STB230VM2 Контроллер для одностворчатых и двустворчатых ворот

STB230VM2 - Sterownik do bramy jedno/dwuskrzydłowej z regulacją mocy - Elmes

Sterownik do bram jedno i dwuskrzydłowych 230V AC 433,92MHz

Opis produktu:

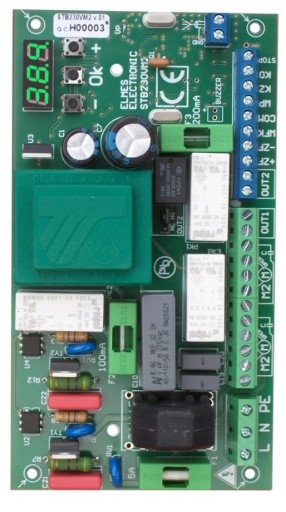

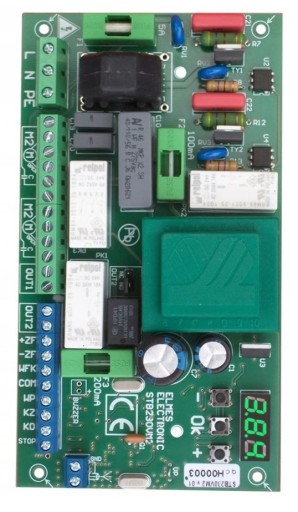

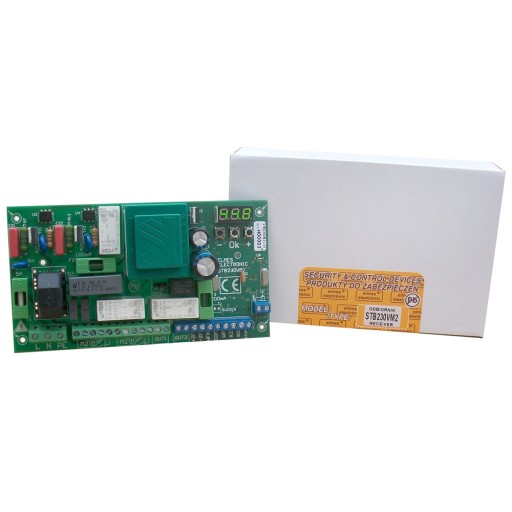

STB230VM2 - Sterownik radiowy przystosowany do zdalnej kontroli napędu bram, wyposażonych w silnik 230V AC. Urządzenie jest wyposażone w superheterodynowy odbiornik radiowy i współpracuje z pilotami, które do transmisji danych używają systemu kodowania KEELOQ (433.92 MHz)

Najważniejsze cechy:

✅ Współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ;

✅ Niezależna regulacja siły dla obu skrzydeł bramy;

✅ Sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;

✅ Tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";

✅ Funkcja furtki (otwarcie jednego skrzydła);

✅ Współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);

✅ Współpraca z fotokomórką typu NC (normalnie zwarta);

✅ Automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;

✅ Wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;

✅ Wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;

✅ Dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230V umożliwiające pracę w dwóch kierunkach.

DANE TECHNICZNE:

• odbiornik superheterodynowy na pasmo 433,92MHz
• maksymalna moc silników skrzydłowych: 500W + 500W
• wyjście OUT1 na lampę: typu NO, separowane galwanicznie; obciążalność: 5A/250VAC, czas załączenia: od 1s do 999s
• wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie; obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5 s do 127s lub tryb bistabilny
• wyjście zasilania fotokomórek: 24VDC, max. 150 mA, zabezpieczone bezpiecznikiem topikowym (do zasilania 1 pary fotokomórek należy stosować rezystor szeregowy - w zestawie, końcem bez złączki łączonym do zacisku +ZF)
• wejście na fotokomórkę typu NC (normalnie zwarta)
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
• czas pracy silnika: 1s - 255s, wspólny dla zamykania i otwierania
• czas PAUZY: 1s - 255s
• temperatura pracy: - 20 st. C ... +50 st. C
• zasilanie: 230VAC
• pobór mocy: 6VA (max.) 2,5VA (spoczynkowy - bez fotokomórki)
• wymiary: 165 x 90 x 45 mm
• rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm

INFORMACJE DODATKOWE

Radiowy sterownik automatyki

Wygoda i prostota stosowania

Układ superheterodynowy zastosowany w odbiorniku (mieszanie sygnału wielkiej częstotliwości z częstotliwością z lokalnego generatora) gwarantuje bardzo dobrą czułość i selektywność urządzenia. Radioodbiornik został wyposażony w pamięć, umożliwiającą wgranie do 448 pilotów. Komunikacja ze sterownikiem odbywa się przy pomocy kodu dynamicznie zmiennego KEELOQ, który znacznie podnosi bezpieczeństwo użytkowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie.

Brama pracuje w następujących dwóch trybach:

Podstawowy - Praca pracuje w cyklu "Otwieranie - Pauza - Zamykanie" Naciśnięcie przycisku pilota zatrzyma wykonywany przez bramę manewr. Po pełnym otwarciu bramy sterowni rozpoczyna naliczanie tzw. czasu pauzy, po którym automatycznie rozpocznie manewr zamykania. Naciśnięcie przycisku pilota w czasie pauzy anuluje odliczanie. Do zamknięcia bramy konieczne będzie użycie pilota

Parking - Brama pracuje w cyklu "Otwieranie - Pauza - Zamykanie". Naciśnięcie przycisku w trakcie otwierania bramy nie powoduje żadnej reakcji. Kiedy brama jest otwarta jest naliczany czas pauzy, po którym brama automatycznie się zamknie. Użycie pilota podczas czasu pauzy rozpocznie odliczanie od nowa. Naciśnięcie pilota podczas manewru zamykania zatrzyma pracę siłowników, a następnie rozpocznie proces ponownego otwierania bramy

Sterownik do Bram jedno i dwuskrzydłowych

Uniwersalne możliwości stosowania

STB230VM2 -  Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jednoskrzydłowych lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230 V umożliwiające pracę w dwóch kierunkach.

Kod producenta: STB230VM2
