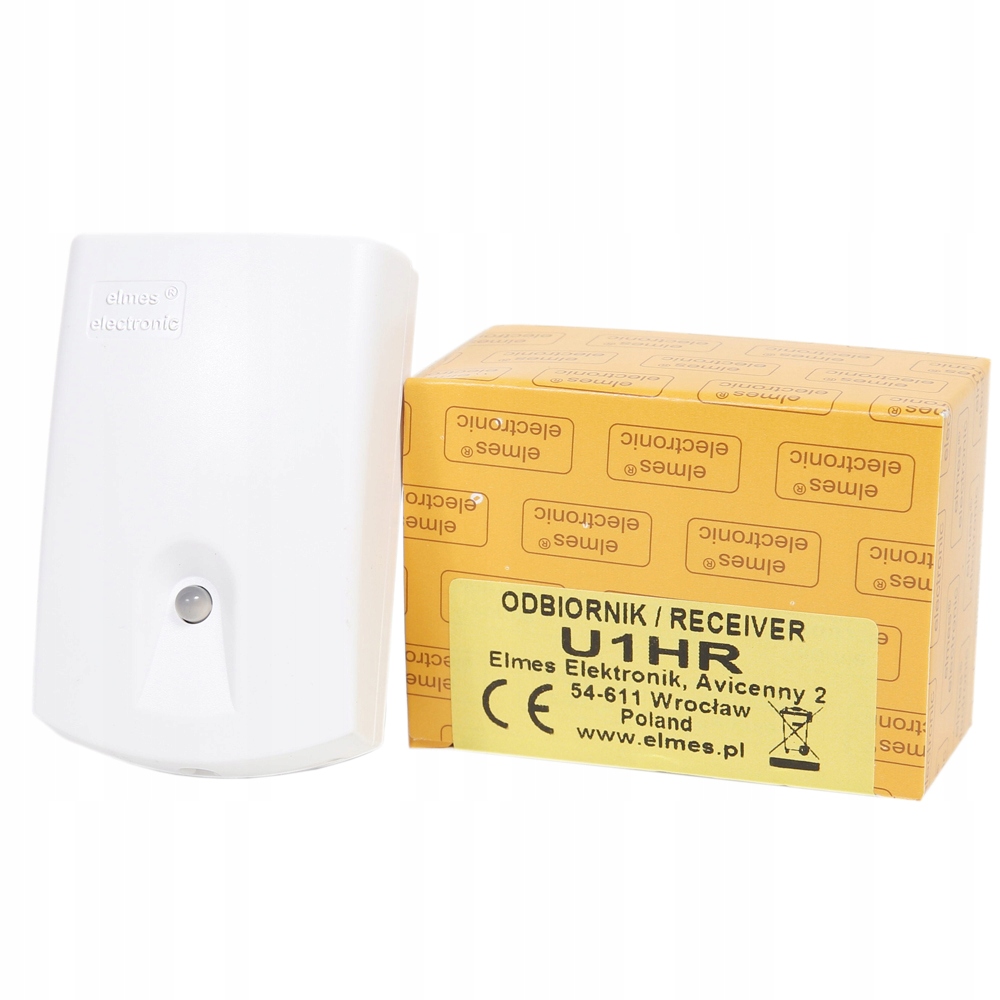

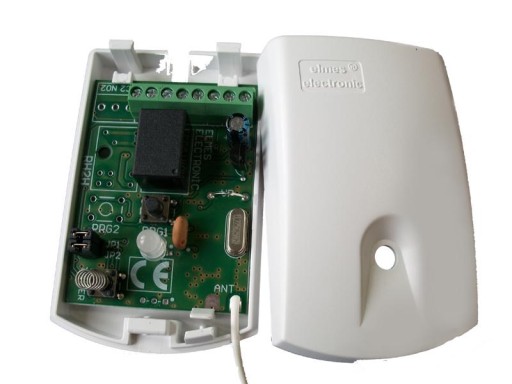

ODBIORNIK JEDNOKANAŁOWY ELMES U1HR UMB100HR 12V

U1HR Odbiornik 1 kanałowy, superheterodyna - ELMES

U1HR - 1-kanałowy odbiornik radiowy 433,92MHz

Opis produktu:

U1HR - Jednokanałowy odbiornik superheterodynowy do systemów bezprzewodowych ELMES, KEELOQ, wyjście typu otwarty kolektor

U1HR - Jednokanałowy odbiornik superheterodynowy, przystosowany do współpracy z systemami zdalnego sterowania i systemami bezprzewodowymi ELMES. Ze względu na zastosowanie układu superheterodyny (mieszanie sygnału wielkiej częstotliwości z częstotliwością z lokalnego generatora) gwarantuje bardzo dobrą czułość i selektywność radioodbiornika. Dodatkowo cechuje się on stosunkowo niewielkimi wymiarami i ma możliwość wgrania do pamięci do 112 pilotów

Najważniejsze cechy:

✅ U1HR - to zminiaturyzowany i ulepszony odbiornik UMB100HR,

✅ radio superheterodynowe, lepsza czułość i selektywność = większy zasięg działania,

✅ zgodność z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania,

✅ wiele różnych trybów pracy wyjścia,

✅ zasilanie napięciem stałym 12V z tolerancją ±15%,

✅ zwiększona pamięć z 12 do 112 pilotów,

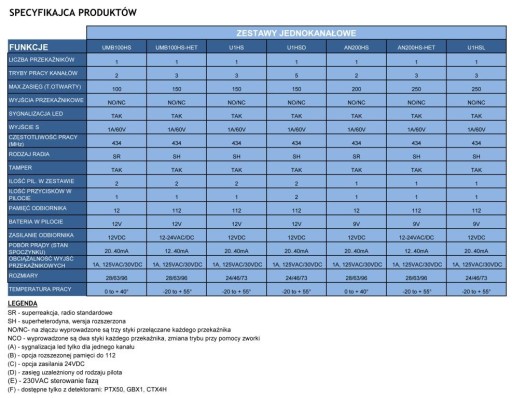

DANE TECHNICZNE:

• wyjście przekaźnikowe typu NC/NO z możliwością zaprogramowania trybu pracy
• wyjście S typu OC sterujące sygnalizacją zmiany stanu przekaźnika
• dwukolorowa LED sygnalizująca stan wyjścia przekaźnikowego
• pamięć umożliwiająca zaprogramowanie do 112 pilotów zdalnego sterowania
• zmienne kodowania transmisji KEELOQ
• radio superheterodynowe o zasięgu w otwartym terenie do 100 m
• zasialnie 11 - 17 VDC, 25 mA (+25 mA na każdy załączony przekaźnik)
• wymiary zewnętrzne odbiornika (wys/szer/dł) 24/46/73 mm

INFORMACJE DODATKOWE

Uniwersalny radioodbiornik

Współpraca z pilotami wykorzystującymi kodowanie KEELOQ

Radioodbiornik współpracuje ze wszystkimi pilotami, które do transmisji używają systemu kodowania zmiennego KEELOQ (piloty ELMES). Znacznie podnosi bezpieczeństwo stosowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie. Radioodbiornik jest również wyposażony w dwukolorową diodę LED (zielono / czerwona), która sygnalizuje stan załączenia i wyłączenia wyjścia przekaźnikowego.

Wyjście antysabotażowe

Ochrona przed nieautoryzowanym otwarciem obudowy

Cechą szczególną U1HR jest posiadanie wyjścia antysabotażowego (otwarcie obudowy) i wyjścia typu otwarty kolektor, którego zadaniem jest sygnalizacja załączenia / wyłączenia wyjść przekaźnikowych oraz sygnalizacja naciśnięcia przycisku pilota. Wyjście to jest oznaczone literą "S" (1 A / 60 V).

Tryby pracy odbiornika

Wyjście przekaźnikowe odbiornika U1HR może pracować w jednym z kilku trybów:

• Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia.
• Pilot na przemian załącza i wyłącza wyjście.
• Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot.
• Jeden przycisk pilota załącza wyjście, a drugi - wyłącza (wymaga pilota przynajmniej 2-kanałowego).

Zalety superheterodyny

Odbiornik superheterodynowy jest to rodzaj odbiornika radiowego z przemianą częstotliwości. Zbudowany został w oparciu o nowoczesny układ scalony. Charakteryzuje się bardzo wysoką czułością (< -110dBm) oraz dużą odpornością na zakłócenia radiowe. W praktyce, dzięki zastosowaniu takiego odbiornika, uzyskuje się znacznie większe zasięgi działania (w porównaniu z odbiornikiem standardowym typu superreakcja). Dobra czułość i selektywność sprawiają, że możliwa staje się instalacja w miejscach o dużym poziomie zakłóceń radiowych.

System kodowania zmiennego KEELOQ

W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Wyjście przekaźnikowe

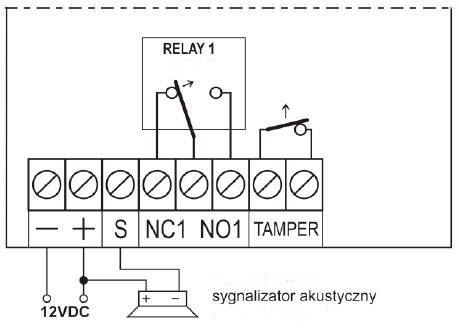

Odbiornik U1HR wyposażony został w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny. Wyjścia te przełączają się w stan przeciwny po otrzymaniu przez odbiornik prawidłowego kodu z pilota.

Sygnalizacja LED pracy

Miniaturowy odbiornik U1HR posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono)

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S) przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną. Na wyjściu tym pojawiają się dwa impulsy zwarcia do masy przy załączeniu przekaźnika, a jeden – przy wyłączeniu. Dwa impulsy pojawiają się także wtedy, gdy naciśnięty przycisk pilota nie załącza wyjścia, a jedynie przedłuża czas podtrzymania wyjścia. Natomiast w trybach D i E, w których pierwszy przycisk pilota załącza, a drugi wyłącza wyjście, na wyjściu „S” pojawiają się dwa impulsy przy każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls – przy każdym naciśnięciu drugiego.

Pamięć odbiornika

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać (nauczyć się) kodu każdego pilota indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów. Wprowadzenie do pamięci 113-tego spowoduje usunięcie pierwszego, itd. Eliminacja z systemu zgubionego lub skradzionego pilota wymaga wykasowania wszystkich pilotów z pamięci odbiornika, a następnie ponownego programowania do odbiornika pozostałych pilotów. Usunięcie pojedynczego pilota jest możliwe, ale tylko z użyciem pilota, który chcemy usunąć.

Kod producenta: U1HR
