Opis produktu:

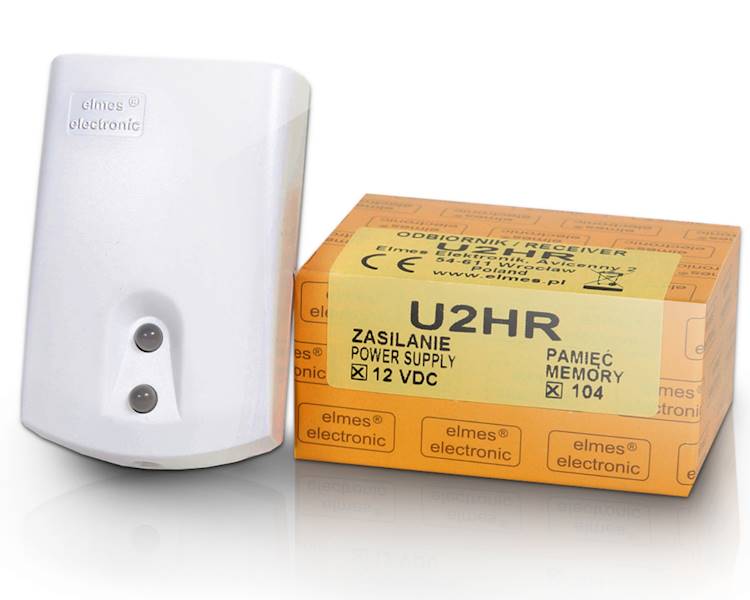

Odbiornik radiowy U2HR  firmy Elmes to niezawodne rozwiązanie, przeznaczone do pracy w systemach alarmowych i zdalnego sterowania. Charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania. W urządzeniu wykorzystano zaawansowany system kodowania zmiennego KEELOQ oraz umożliwia na przypisanie maksymalnie do 104 pilotów.

Najważniejsze cechy:

✅ U2HR - to zminiaturyzowana i ulepszona wersja zestawu DWB100HR,

✅ radio superheterodynowe, lepsza czułość i selektywność = większy zasięg działania,

✅ odbiornik jest zgodny z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania,

✅ wiele różnych trybów pracy wyjść,

✅ zasilanie napięciem stałym 12V z tolerancją ±15%,

✅ zwiększona pamięć z 12 do 104 pilotów,

U2HR, który charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania. Jest on kontynuacją modelu DWB100HR, ale jest mniejszy i posiada dodatkowe funkcje.

Możliwość przypisania dowolnych przycisków pilota do dowolnych wyjść odbiornika - Cecha ta pozwala uzyskać funkcjonalność niedostępną w odbiorniku DWB100HR, np.:

1. Część pilotów jednoprzyciskowych steruje wyjściem nr 1, a inna - wyjściem nr 2.
2. Jeden przycisk pilota załącza oba wyjścia na raz.
3. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza.
4. Dowolny przycisk pilota czteroprzyciskowego CH4HT załącza wyjście 1, a dowolny inny - wyjście 2.

Różne tryby pracy wyjść odbiornika - Każde wyjście odbiornika może pracować w jednym z wielu trybów:

1. Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia.
2. Pilot na przemian załącza i wyłącza wyjście.
3. Pilot załącza wyjście na zaprogramowany czas, ale możliwe jest wcześniejsze wyłączenie z pilota.
4. Pilot na przemian załącza i wyłącza wyjście (jak tryb 2), ale gdy jedno wyjście jest załączone, nie można włączyć drugiego.
5. Jak tryb 3, ale gdy jedno wyjście jest załączone, nie można włączyć drugiego.
6. Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot.
7. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza.

DANE TECHNICZNE:

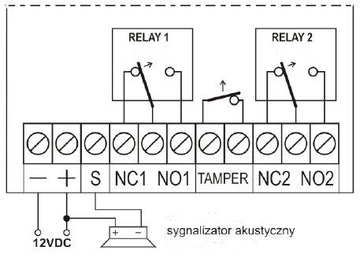

• dwa wyjścia przekaźnikowe, odseparowane galwanicznie, typu NO lub NC (do wyboru)
• tranzystorowe wyjście S (typu OC o obciążalności 1 A, 60 V) przeznaczone do wysterowania sygnalizatora dźwiękowego lub świetlnego, sygnalizującego przełączanie wyjść odbiornika
• dwie dwukolorowe LED sygnalizujące stan obydwu przekaźników
• możliwość zaprogramowania do 104 pilotów zdalnego sterowania.
• komunikacja zabezpieczona zmiennym kodem KEELOQ
• wyjście sabotażowe sygnalizujące otwarcie obudowy odbiornika (NC)
• zasilanie 11 - 17VDC 20 mA (+ 20 mA na każdy załączony przekaźnik)
• wymiary zewnętrzne odbiornika (wys/szer/dł) 24/46/73 mm
• zasięg w otwartym terenie 100 m

INFORMACJE DODATKOWE

Uniwersalny radioodbiornik

Współpraca z pilotami wykorzystującymi kodowanie KEELOQ

Radioodbiornik współpracuje ze wszystkimi pilotami, które do transmisji używają systemu kodowania zmiennego KEELOQ (piloty ELMES). Znacznie podnosi bezpieczeństwo stosowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie. Radioodbiornik jest również wyposażony w dwukolorową diodę LED (zielono / czerwona), która sygnalizuje stan załączenia i wyłączenia wyjścia przekaźnikowego.

Wyjście antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Cechą szczególną U2HR jest posiadanie wyjścia antysabotażowego (otwarcie obudowy) i wyjścia typu otwarty kolektor, którego zadaniem jest sygnalizacja załączenia / wyłączenia wyjść przekaźnikowych oraz sygnalizacja naciśnięcia przycisku pilota. Wyjście to jest oznaczone literą "S" (1 A / 60 V).

Tryby pracy wyjść U2HR:

• Pilot przemiennie załącza i wyłącza wyjście
• Trzymanie wciśniętego przycisku pilota powoduje nieustanne załączenie wyjścia
• Pilot załącza wyjście na wcześniej zaprogramowany czas. Czas działania zostaje przedłużony po każdym następnym naciśnięciu przycisku
• Pilot załącza wyjście na wcześniej zaprogramowany czas. Możliwe jest wcześniejsze wyłączenie pilota
• Jeden przycisk załącza, a drugi wyłącza wyjście

Radioodbiornik współpracuje ze wszystkimi pilotami, które do transmisji używają systemu kodowania zmiennego KEELOQ (piloty ELMES). Znacznie podnosi bezpieczeństwo stosowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie. Radioodbiornik jest również wyposażony w 2 dwukolorowe diody LED (zielono / czerwone), które sygnalizują stan załączenia i wyłączenia wyjść przekaźnikowych.

System kodowania zmiennego KEELOQ

Podczas każdego naciśnięcia przycisku pilota, zostaje wygenerowany i wysłany nowy kod. Zadaniem odbiornika U2HR jest śledzenie tych zmian i reagowanie na nowe kody. Kody, które zostały raz tylko użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Dioda świecąca LED

Odbiornik posiada dwie diody świecące LED. Górna dioda świeci na zielono gdy załączone jest wyjście 1, a na czerwono – gdy jest wyłączone. Dolna dioda świeci na zielono, gdy załączone jest wyjście 2, a nie świeci - gdy wyłączone.

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście typu otwarty kolektor o obciążalności 1A/60V (oznaczone literą „S”), które sygnalizuje chwile załączenia i wyłączenia każdego wyjścia. Sygnalizuje także naciśnięcie przycisku pilota.

Pamięć odbiornika

Istnieje możliwość zaprogramowania do odbiornika maksymalnie do 104 pilotów. Wprowadzenie do pamięci każdego kolejnego pilota, skutkuje usunięcie przypisanych jako pierwszych.

Kod producenta: U2HR
