АМФЕНОЛОВОЕ КОАКСИАЛЬНОЕ РЕЛЕ 500Вт 1ГГц 24В

Oferuję Państwu profesjonalny fabrycznie nowy przekaźnik produkcji amerykańskiej firmy Amphenol.

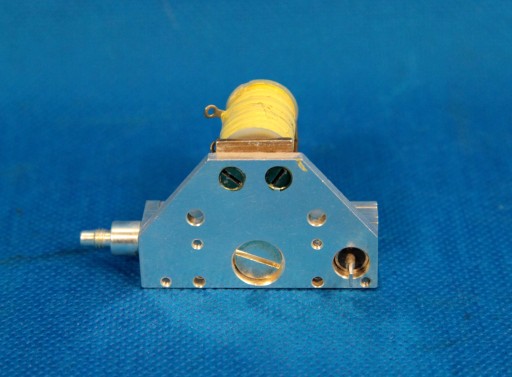

Przekaźnik został wyprodukowany do sprzętu wojskowego, specjalnie do lotniczych radiostacji dużej mocy, wykonany jest super solidnie, ma mosiężną srebrzoną obudowę i złocone styki.

Przekaźnik umożliwia łączenie dwóch wejść z jednym wyjściem zwierając jednocześnie nieczynny tor do masy.

Zapewnia to zwiększoną izolację sygnałów w.cz.

Radiostacja z która pracował przekaźnik miała 400W w zakresie do 450MHz.

Przekaźnik pracuję poprawnie do 1GHz, został przetestowany przy poziomie mocy 750W do 30MHz i 500W na 430MHz.

Aby zaoszczędzić na wadzę wejście sygnały ze wzmacniacza mocy wykonane jest w postaci końcówki do lutowania gdyż przekaźnik zamontowany był bezpośrednio na obudowie wzmacniacza mocy.

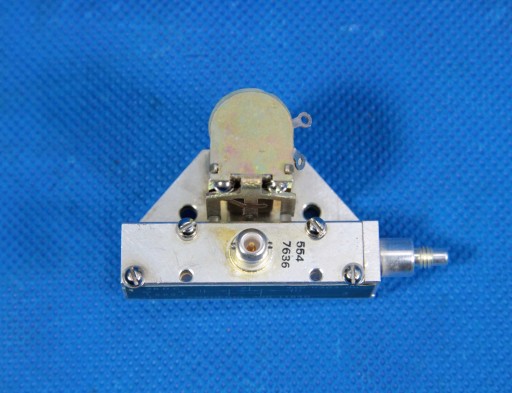

Sygnał do odbiornika podawany był przez złącze typu SMC.

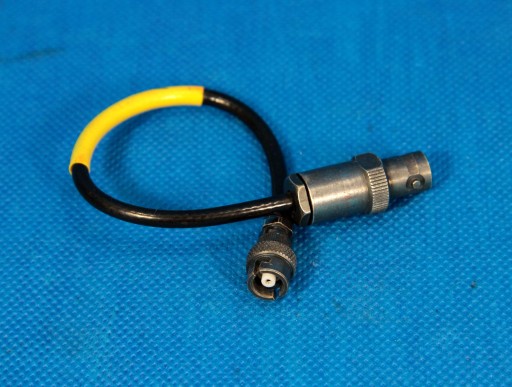

Podłączenie anteny (3 złącze przekaźnika) jest typu mini SMB a następnie kabel jest zakończony gniazdem BNC.

Wraz z przekaźnikiem licytujesz oba kable koncentryczne ze złączami potrzebnymi do przyłączenia przekaźnika.

UWAGA: Przekaźnik jako jeden z niewielu typów ma cewkę elektromagnesu umieszczoną na zewnątrz tzn. można ją odkręcić i przewinąć na napięcie np. 12V.

Wymaga to jednak delikatnego rozwiercenia i wybicia punktakiem dolnej części rdzenia, jest to prosta operacja wymagająca precyzji.

Cewka przekaźnika pracuję na napięcie stałe 20-30V.

Licytujesz go z kompletem kabli ze złączami do zamocowania na przekaźniku.

(Kabelka SMC nie ma na zdjęciu)

Oferowany przekaźnik jest fabrycznie nowy.

W idealnym stanie technicznym, nie lutowany.

Udzielamy gwarancji rozruchowej.
