[MIRLEY][M007A] Стерео предусилитель - печатная плата

Przedmiotem aukcji jest zestaw M007A

Przedwzmacniacz Stereofoniczny - Płytka Drukowana

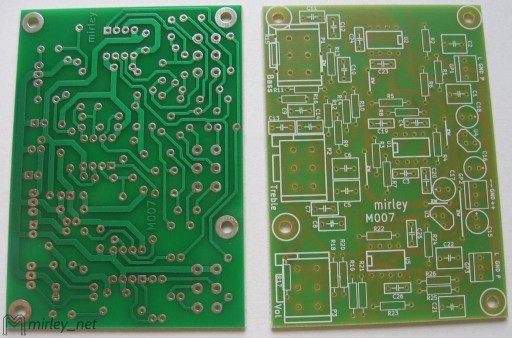

Płytka jednostronna, zielona soldermaska, wymiary około 64x89 mm.

Krótki Opis:

Ten stereofoniczny przedwzmacniacz zbudowany jest w oparciu o trzy popularne wzmacniacze operacyjne NE5532 i garstkę elementów dyskretnych. Układ nadaje się do współpracy z dowolnym źródłem sygnału, takim jak odtwarzacz mp3 bądź komputer, a uzupełniony o końcówkę mocy znakomicie nada się do nagłośnienia w domu. Przedwzmacniacz umożliwia regulację tonów niskich, wysokich oraz regulację głośności za pomocą trzech podwójnych potencjometrów obrotowych. Umieszczenie potencjometrów na brzegu płytki pozwala jednocześnie zrezygnować z przewodów łączących potencjometry z płytką a tym samym poprawia parametry szumowe układu. Przedwzmacniacz zasilany jest napięciem symetrycznym +/-18 do +/-30V dzięki obecności stabilizatorów napięcia.

Przedwzmacniacz znakomicie współpracuje z modułami wzmacniaczy 100W na układzie TDA7294 (zestaw M005) oraz modułami wzmacniaczy MOSFET 100W (zestaw M013) dostępnymi na innych naszych aukcjach. Będzie także działał z dowolnym innym wzmacniaczem mocy zasilanym symetrycznie. W przypadku napięcia zasilania wyższego niż +/-30V można zastosować szeregowe diody Zenera w konfiguracji zaporowej aby obniżyć napięcie dla przedwzmacniacza. W przypadku modułów wzmacniaczy zasilanych napięciem pojedynczym (np. Wzmacniacz 2x15W M006) konieczne jest dostarczenie ujemnego napięcia zasilającego o niewielkiej (50mA) wydajności prądowej.

W skład zestawu wystawionego na tej aukcji wchodzą:

• 1x M007 Płytka do przedwzmacniacza stereo
