ZESTAW SOLARNY DO GRZANIA WODY PRZETWORNICA GREEN BOOST 3000W MPPT + 4 MODUŁY FULL BLACK HALF CUT + PRZEWODY 15M ( + / - )

Przetwornica Przetwornica Green Boost 3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, Wymagane jest od 4 do 9 klasycznych paneli PV które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 120 V do 350 V.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

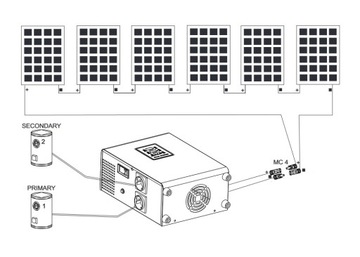

Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Nasza przetwornica posiada wewnętrzne zabezpieczenie mocy maksymalnej które wynosi 3kW, natomiast całkowita moc paneli nie powinna być większa niż 5kW.

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

Zestaw składa się:

- 4 panele monokrystaliczne 405W JA SOLAR Full Black Mono Half-Cut

- Przetwornica VOLT POLSKA GREEN BOOST 3000

- kompletne okablowanie o długości 15 metrów zakończonego złączami MC4

Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

Przetwornica VOLT POLSKA GREEN BOOST 3000

Przetwornica VOLT POLSKA GREEN BOOST 3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp. Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów. Produkt został wyposażony w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący automatyczne dopasowanie do mocy grzałki.

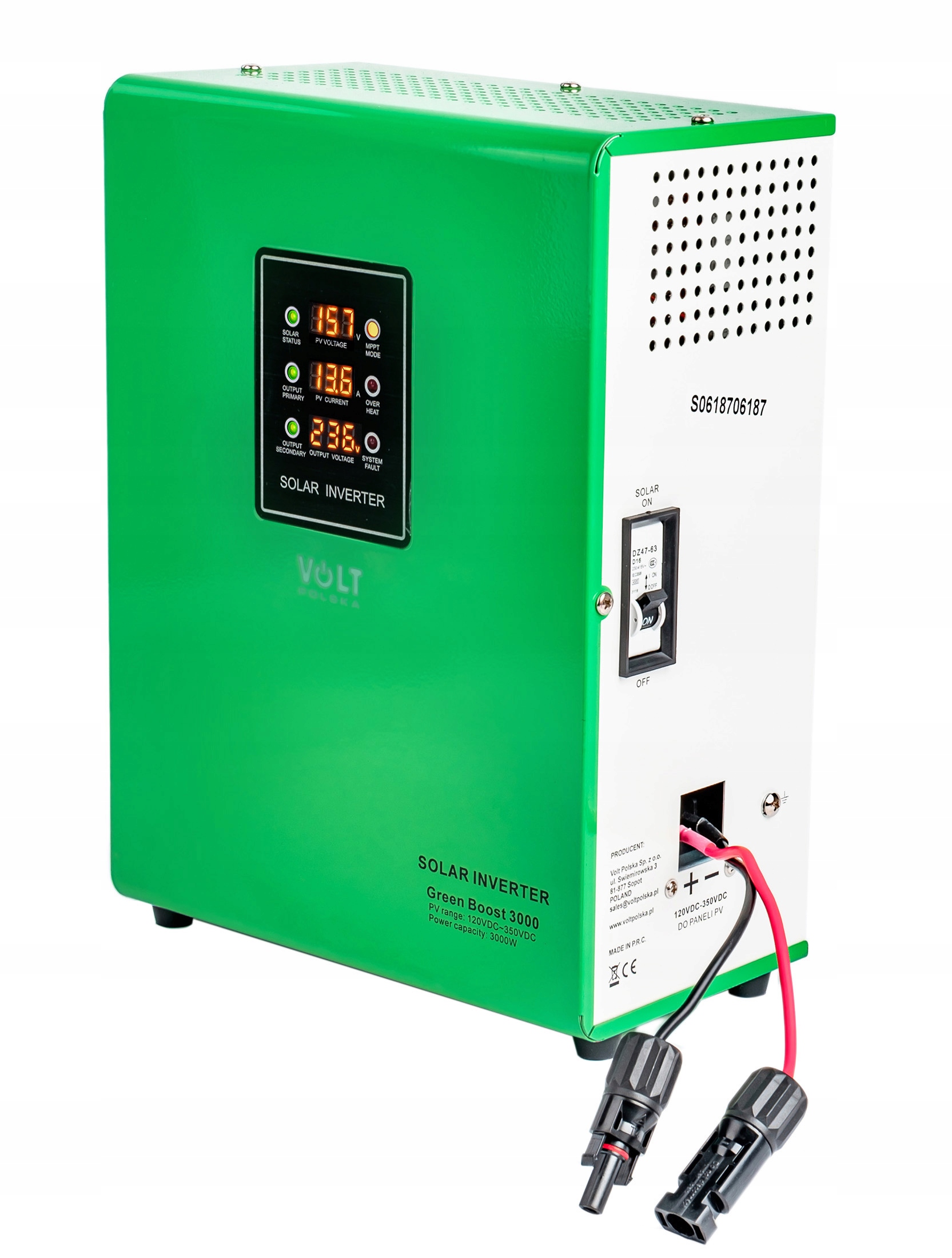

Wyświetlacz LCD

Przetwornica ECO Solar Boost PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu

Charakterystyka:

• Zakres napięcia wyjściowego: 120 - 245 VAC / 50Hz
• Dopuszczalny zakres napięcia z paneli: 120VDC ~ 350VDC
• Maksymalna moc wyjściowa: 3000W
• Rodzaj napięcia wyjściowego: modyfikowana sinusoida
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe lub szeregowo-równoległe

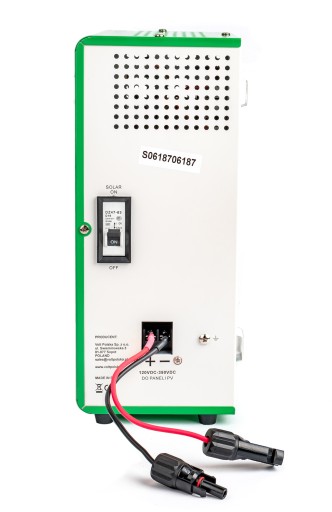

• Złącze zasilania (wejściowe) MC4 (żeńskie - męskie)

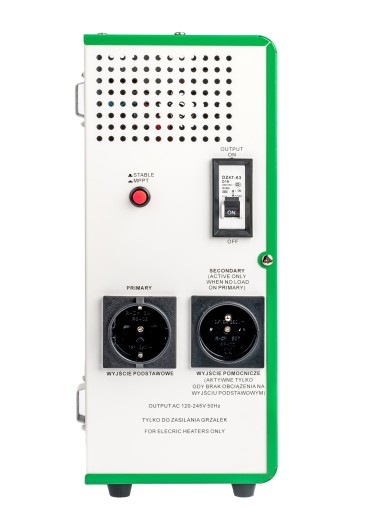

• Gniazdo wyjściowe: 2szt.
• Wymiary: 31cm x 23,5cm x 13cm
• Waga: 3,3kg

BEZPIECZEŃSTWO

Przetwornica solarna produkuje niebezpieczne napięcie na wyjściu. Może ono spowodować pożar lub porażenie elektryczne. Podczas użytkowania zaleca się stosowanie zasad bezpieczeństwa ogólnie przyjętych dla urządzeń o napięciu 230 V.

Należy pamiętać że nawet po odłączeniu zasilania wysokie napięcie może się utrzymywać na zaciskach zasilających i wewnętrznych elementach, nawet przez kilkanaście sekund.

Wszelkie naprawy należy prowadzić w autoryzowanym serwisie producenta.

Zabronione jest używanie przetwornicy wszędzie tam gdzie jest duża wilgotność, oraz bezpośredni kontakt z ogniem, substancjami łatwopalnymi. Nie należy też wystawiać urządzenia na działanie promieni słonecznych. W przypadku kontaktu z wodą należy natychmiast wyłączyć urządzenie.

Zabronione jest zwieranie wyjścia przetwornicy, jak i podłączanie do niego zbyt dużego obciążenia, większego niż dopuszczalne (praca ciągła). Przeciążenie przetwornicy może prowadzić do jej uszkodzenia.

W wypadku pożaru należy pamiętać aby użyć gaśnicy przeznaczonej do gaszenia urządzeń elektrycznych pod napięciem. Złącz przetwornicy w żadnym wypadku nie wolno podłączać do sieci energetycznej, ani do potencjału ziemi.

MONTAŻ

W celu podłączenia paneli do przetwornicy, trzeba wykorzystać odpowiednie przewody do instalacji PV. Ich przekrój ni epowinien być mniejszy niż 4mm. Zbyt cienkie przewody będą powodować grzanie się i spadek napięcia na wejściu przetwornicy. W skrajnym przypadku doprowadzi to do strat w układzie lub pożaru.

Do poprawnego działania przetwornicy potrzebna jest swobodna cyrkulacja powietrza. Niedopuszczalne jest zakrywanie otworów wentylacyjnych obudowy. Może to spowodować przegrzanie i uszkodzenie urządzenia.

Sugerowany montaż przetwornicy to pozycja pionowa. Należy przytwierdzić urządzenie do niepalnych powierzchni takich jak beton czy metal.

Polska produkcja

Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Kupując ten produkt wspierasz polską myśl technologiczną i rodzimy kapitał!
