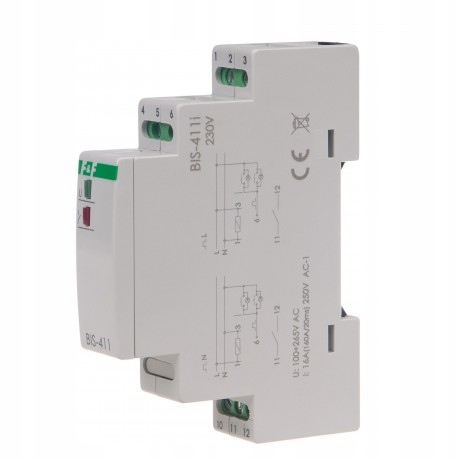

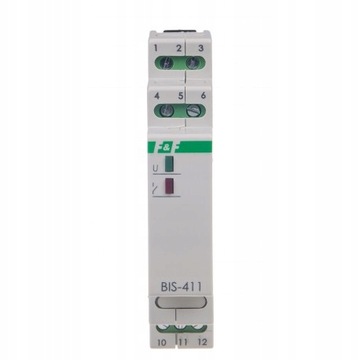

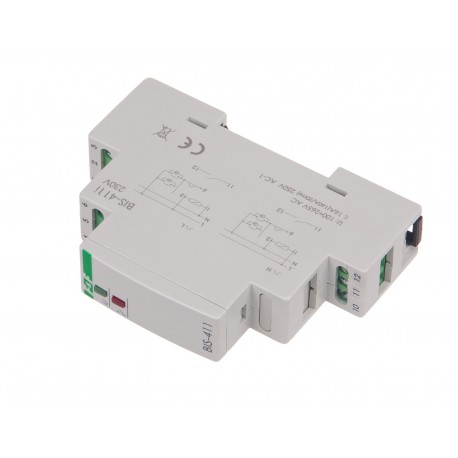

PRZEKAŹNIK BISTABILNY F&F-BIS-411-LED

Przeznaczenie

Elektroniczny bistabilny przekaźnik impulsowy BIS-411-LED umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

DANE TECHNICZNE

• Napięcie zasilania: 165÷265 V AC
• Sterowanie lokalne: TAK
• Maksymalny prąd obciążenia AC-1: 16 A (160 A/20 ms)
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Odporność na prądy udarowe - współpraca z LED: TAK
• Ilość kanałów: 1
• Funkcjonalność: włącz/wyłącz
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Prąd impulsu sterującego: mniej niż 5 mA
• Współpraca z przyciskami podświetlanymi: TAK
• Pamięć stanu po zaniku zasilania: NIE
• Funkcja załącz na czas: NIE
• Dedykowane wejścia sterowania centralnego: NIE
• Sterowanie radiowe: NIE
• Przyłącze: zaciski śrubowe 2,5 mm2
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,7 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Montaż

1. Odłączyć zasilanie.

2. Przekaźnik zamontować na szynie w skrzynce rozdzielczej

3. Podłączyć przewody zasilające do zacisków 1-3 zgodnie

z wybraną opcją sterowania przekaźnika (impuls sterujący L

lub N).

4. Włączniki chwilowe połączone równolegle, podłączyć do

zacisku 6 i przewodu, do którego jest podłączony zacisk 3.

5. Zasilany odbiornik podłączyć szeregowo do zacisków 11-12.

DZIAŁANIE

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

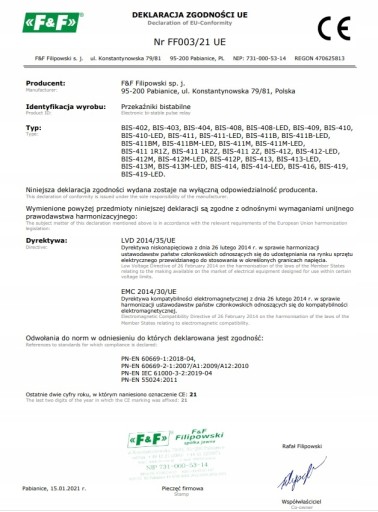

DEKLARACJA ZGODNOŚCI UE
