H1K FF.PRO.TH HEXONIC теплообменник

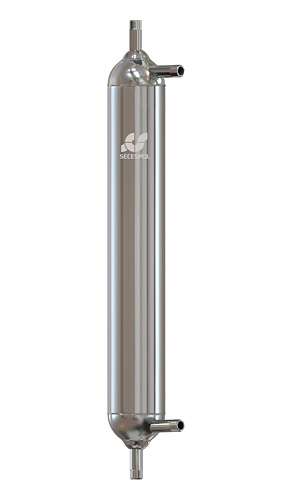

Wymiennik ciepła płaszczowo-rurowy typ H 1K FF.PRO.TH z przyłączami gwintowanymi firmy HEXONIC

Wymienniki typu H są rozwinięciem typoszeregu wymienników płaszczowo-rurowych o najmniejsze wymienniki zbudowane w oparciu o wężownicę rur. Zostały stworzone po to, by sprostać wymaganiom najmniejszych instalacji przemysłowych oraz węzłów cieplnych, w których z różnych powodów (np. wysokich zanieczyszczeń lub agresywnego środowiska) nie można zastosować wymienników płytowych. W celu jak największego dostosowania wymiennika do lokalnych warunków i ułatwienia montażu w instalacji, dostępne są wersje z przyłączami gwintowanymi oraz kołnierzowymi.

ZASTOSOWANIE:

- systemy grzewcze

- systemy parowe

- chłodnictwo

- wymiana ciepła w procesach przemysłowych

- przemysł chemiczny i spożywczy

BUDOWA:

Wymienniki typu H są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą helikoidalne współosiowe wężownice ze zwiniętych przeciwbieżnie rur o średnicy Ø 8. Pakiet wężownicy jest zakończony dwoma ścianami sitowymi umieszczonymi w króćcach głowicy. Pozostałe dwa króćce służą do przyłączenia instalacji czynnika do przestrzeni płaszcza. Wymienniki stanowią nierozbieralną konstrukcję.

CHARAKTERYSTYKA TECHNICZNA:

Max. temp.: 203 deg.C

Max. ciśnienie:  16 bar

Powierzchnia wymiany ciepła  0,8 m2

Objętość strony rurek  1,1l

Objętość strony płaszcza  2,4l

Masa: 7,3 kg

Przyłącza gwintowane zewnętrznie: (patrz zdjęcie - rys.tech.)

K1 (wlot czynnika grzewczego) i K4 (wylot czynnika grzewczego):  1/2"

K3 (wlot czynnika ogrzewanego) i K2 (wylot czynnika ogrzewanego):  3/4"

Wymiary wymiennika: (patrz zdjęcie - rys.tech.)

A:   110 mm

B:   618 mm

C:   800 mm

Dz: 102 mm

PRAWIDŁOWY WYBÓR WYMIENNIKA CIEPŁA JEST GWARANCJĄ OSZCZĘDNEJ EKSPLOATACJI
