Gwintownik maszynowy skrętny INOX M10 6H HSS-E TiN COMBO YG-1

Gwintownik maszynowy skrętny Serii Combo Tap firmy YG-1

Seria Combo Tap wykonana jest z stali szybkotnącej z domieszką kobaltu, charakteryzuje się podwyższoną odpornością termiczną i odpornością na ścieranie. Dodatkowa powłoka TiN (azotek tytanu) zwiększa twardość powierzchni do ok. 2300 HV.

Wykonanie wg. normy DIN 371

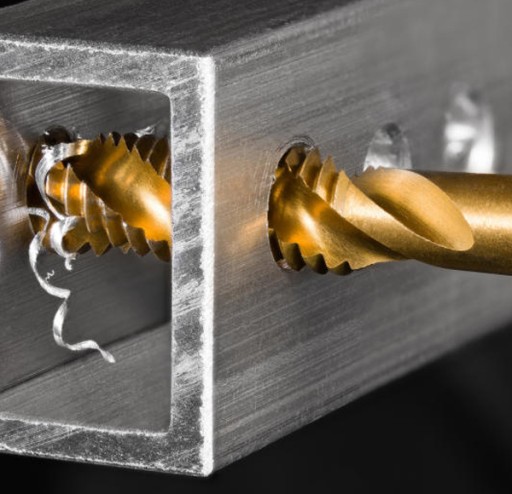

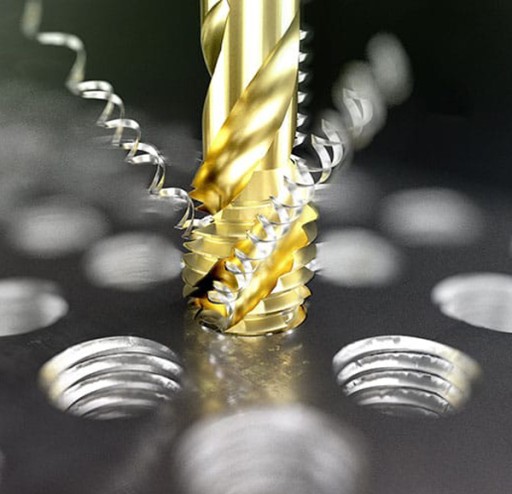

Gwintowniki produkowane są z luka wiórową skrętną do otworów nie przelotowych.

Opatentowaną przez YG-1 geometria gwintowników COMBO zapobiega rozbijaniu gwintu w otworze, gdy stosujemy zbyt duże posuwy.

Do stosowania na maszynach CNC jak i starszych konwencjonalnych.

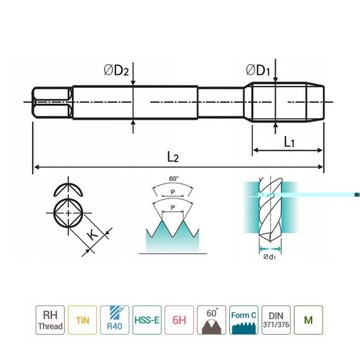

Parametry techniczne:

• POWŁOKA = TiN
• TOLERANCJA = ISO 6H
• NAKRÓJ = C
• MATERIAŁ = HSS-E
• ŚREDNICA GWINTU D1 = M10
• SKOK GWINTU P = 1.5 MM
• DŁUGOŚĆ GWINTU L1 = 15 MM
• DŁUGOŚĆ CAŁKOWITA L2 = 100 MM
• ŚREDNICA TRZPIENIA D2 = 10 MM
• GRUBOŚĆ K = 8 MM
• ŚREDNICA OTWORU POD GWINT d1 = 8.5 MM

Poniżej tabela obrazująca zastosowanie wygniataka w różnego typu materiałach.
