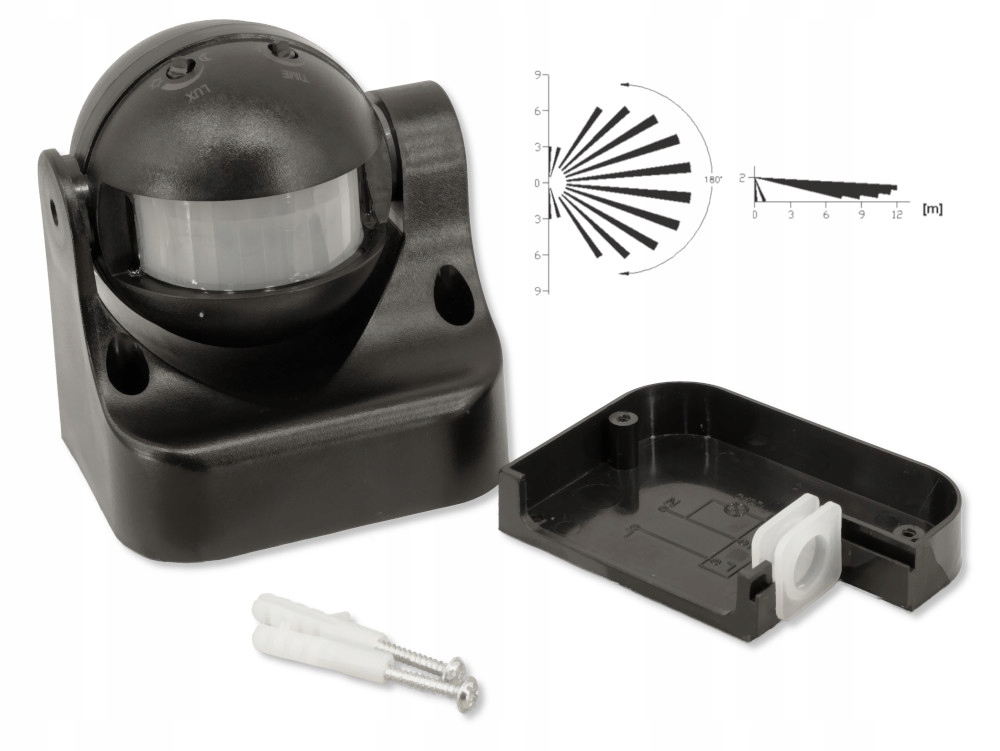

Датчик движения уличный настенный 180° IP44 EURA MD-13B7

Czujnik ruchu (MD-13B7) przeznaczony jest do automatycznego sterowania załączaniem oświetlenia na zewnątrz lub wewnątrz budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym około 180 stopni. Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. Jeśli w sektorze widzialności czujnika pojawi się jakaś osoba, automatycznie włącza się oświetlenie i pozostaje włączone tak długo, jak długo czujnik ruchu wykrywa ruch w obrębie pola „widzenia”. Jeśli w określonym czasie nie zostanie wykrytu rucho świetlenie zostanie automatycznie wyłączone.Czujnik wyposażono dodatkowo w specjalny sensor fotooptyczny, który pozwala opcjonalnie na oszczędzanie energii nie załączając oświetlenia np. w czasie dnia.

Dane techniczne :

• zasilanie : AC 230V/ 50Hz
• dopuszczalne obciążenie rezystancyjne 1200 W
• dopuszczalne obciążenie indukcyjne 300 W
• kąt wykrywania ruchu 180°
• zasięg wykrywania ruchu maks. 12m
• zakres regulacji zwłoki czasowej min. 10s ± 3smax. 7min ± 2min
• zakres regulacji progu światła 3 - 2000 lx
• zalecana wysokość instalacji 1.8 - 2.5 m
• stopień ochrony IP44
• wymiary zewnętrzne 100 x 86 x 80 (mm)
• waga netto 140 g

Ustawienia użytkowe :

ustawienie czasu zwłoki : potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 5-9 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosiokoło 7-13 sekund.

ustawienie progu natężenia światła : potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać.Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego,czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika.Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

test : potencjometry czasu opóźnienia ustawić maksymalnie w prawo, a regulacji czułości światła maksymalnie w lewo ustawić. Za pomocą bezpiecznika lub włącznika głównego włączyć zasilanie.Oświetlenie załączy się po ok 30 sekundach i po czasie około 7-13 sekund wyłączy się. Wówczas należy wykonać ruch w obrębie sektora widzialności czujnika PIR i oświetlenie załączy się ponownie, co oznacza iż przewody zostały podłączone poprawnie. Wykonanie ponownie ruchów w obrębie sektora widzialności czujnika PIR spowoduje załączanie się oświetlenia, po czym oświetlenie wyłączy się po czasie około 7-13 sekund od wykrycia ostatniego ruchu.

Obracając korpus czujnika wokół poziomej osi ustawić żądany sektor wykrywania ruchu dla czujnika. Aby zmniejszyć „pole widzenia” czujnika należy korpus obrócić ku dołowi, aby zwiększyć - należy go obrócić ku górze.
