Sterownik silnika krokowego 4A
Sterownik silnika krokowego o maksymalnym prądzie 4A i napięciu zasilania 9-40VDC. Urządzenie przewidziane do pracy z silnikami krokowymi dwufazowymi unipolarnymi oraz bipolarnymi o ilości wyprowadzeń 4 lub 6.
Dzięki bardzo dużym podziałom można uzyskać duża precyzję pozycjonowania.
Sterownik może pracować z podziałem :
- 1/1 200 kroków na obrót
- 1/2 400 korków na obrót
- 1/4 800 kroków na obrót
- 1/8 1600 krokrów na obrót
- 1/16 3200 kroków na obrót
- 1/32 6400 kroków na obrót
W sterowniku możemy ustawić prąd maksymalny odpowiednio:
- 0,5A (w impulsie 0,7A)
- 1,0A (w impulsie 1,2A)
- 1,5A (w impulsie 1,7A)
- 2,0A (w impulsie 2,2A)
- 2,5A (w impulsie 2,7A)
- 2,8A (w impulsie 2,9A)
- 3,0A (w impulsie 3,2A)
- 3,5A (w impulsie 4,0 A)

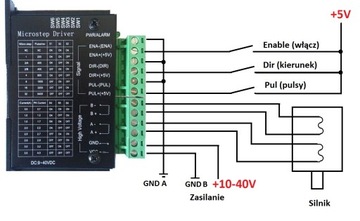

Urządzenie posiada sygnały wejściowe z optoizolacją z wyprowadzeniem obu pinów (+ i -) dzięki czemu może być sterowane jako PNP (podawanie plusa) lub NPN (podawanie masy).
Sterownik posiada następujące sygnały wejściowe:
- ENA- (zacisk "-" sygnału załączającego napęd)
- ENA+ (zacisk "+" sygnału załączającego napęd)
- DIR- (zacisk "-" sygnału kierunku)
- DIR+ (zacisk "+" sygnału kierunku)
- PUL- (zacisk"-" sygnału pulsów)
- PUL+ (zacisk "+" sygnału pulsów)
Sterownik zaprojektowany jest do tego, ze sygnały wejściowe podawane są z napięcia 5V (logika 5V TTL) jeśli sygnały wejściowe pochodzą z źródła o innym napięciu 12, 24V należy stosować odpowiedni rezystor 3,3kR.
Cechy produktu
- Wysoka jakość wykonania
- Proste podłączenie
- Optoizolacja wejść
Parametry techniczne
- Napięcie zasilania 10-40 VDC
- Maksymalny prąd wyjściowy 4A
- Maksymalny podział 1/32
- Zabezpieczenie przeciążeniowe
Wymiary
- Długość 96 mm
- Szerokość 56 mm
- Wysokość 35 mm
- Waga ok 100 g
Zastosowanie:
- Frezarki
- Plotery
- Ogólnie sterowniki (końcówki mocy) do silników krokowych
