5-осевой материнский контроллер LPT Mach 3 с ЧПУ

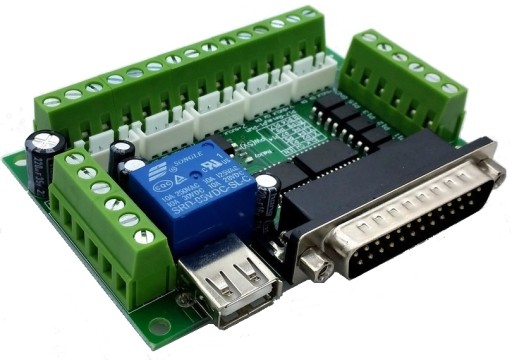

Płyta główna, sterownik CNC do 5 osi LPT

Urządzenie umożliwia sterowanie do 5 osi sterowników silnika krokowego.

Współpraca z komputerem za pomocą portu równoległego LPT.

Obsługa programów takich jak :

• MACH2
• MACH3
• LinuxCNC
• KCAM4

Współpraca z sterownikami silnika krokowego za pomocą sygnałów

• DIR (zmiana kierunku obrotów)
• CLK (impulsy taktowania prędkości)
• ENABLE (załączenie napędów)

Dodatkowo płyta może obsługiwać 1 wyjście przekaźnikowe (Pin P17) np. do załączenia pompy chłodziwa, grzałki lub innego zewnętrznego urządzenia.

Płyta posiada wyjście napięciowe 0-10V, które można użyć do regulacji prędkości obrotowej falownika.

Płyta obsługuje sygnały z :

• Wyłączników krańcowych
• Czujników pozycji bazowych
• Wyłączników awaryjnych

Cechy produktu:

• Wysoka jakość wykonania
• Bardzo łatwe podłączenie
• Optoizolacja sygnałów

W skład zestawu wchodzi

• Płyta główna
• Instrukcja obsługi

Płyty występują w różnych wersjach kolorystycznych (zielony, czerwony, niebieski) płyty wysyłane są losowo (zależnie od dostawy).

Parametry techniczne:

• Napięcie zasilania 12-24VDC
• Wyjście przekaźnikowe NO, 10A
• Wyjście analogowe 0-10V
• Sterowanie sygnałami ENABLE
• 5 linii sygnałów wejściowych
• Port LPT do sterowania
• Obsługa aż 17 pinów w porcie LPT
• Gwarancja 24 miesiące

Wymiary:

• Wysokość 17 mm (A)
• Długość 90 mm (B)
• Szerokość 70 mm (C)
• Waga ok 140 g

Zastosowanie:

• Silniki krokowe
• Drukarki 3D
• Maszyny CNC
