Генератор импульсов для шагового двигателя с ЧПУ

Товар

3 036  ₽
Генератор импульсов для шагового двигателя с ЧПУ
  • 0 раз купили
  • 4.98  оценка
  • 1 осталось
  • 42 отзыва

Доставка

  • Почта России

    1996 ₽

  • Курьерская доставка EMS

    2657 ₽

Характеристики

Артикул
11810269306
Состояние
Новый
Marka
Inny producent (Generator impulsów)
Maksymalna moc
0 W
Model
C
Kod producenta
01

Описание

Generator impulsów do silnika krokowego CNC

Generator impulsów do sterowników silników krokowych

Urządzenie służy do taktowania sterowników silników krokowych, dzięki czemu możemy sterować silnikiem krokowym bez konieczności podłączania go do komputera czy też innego zaawansowanego sterownika.

Za pomocą generatora możemy płynnie regulować obroty silnika. Zakres częstotliwości impulsów to 80Hz - 160kHz (zależnie od ustawionych zworek). Układ generuje przebieg prostokątny i może pracować w następujących zakresach :

  • 80Hz-2,4kHz
  • 540 Hz-16 kHz
  • 5,4 kHz-160 kHz

Częstotliwość regulowana jest za pomocą potencjometru.

Generator posiada następujące sygnały wyjściowe

  • EN (enable) załączenie napędu
  • DIR (direction) kierunek obrotów silnika
  • CLK (clock) wyjście zegarowe

Prąd wyjściowy generatora to 20mA, sterowanie silnikiem krokowym musi odbyć się za pośrednictwem sterownika silnika krokowego.

Dodatkowo urządzenie może pracować jako generator PWM o zmiennym wypełnieniu w zakresie 3-96 % i częstotliwości 1 kHz, 10 kHz, 100 kHz (zależnie od ustawionej zworki).

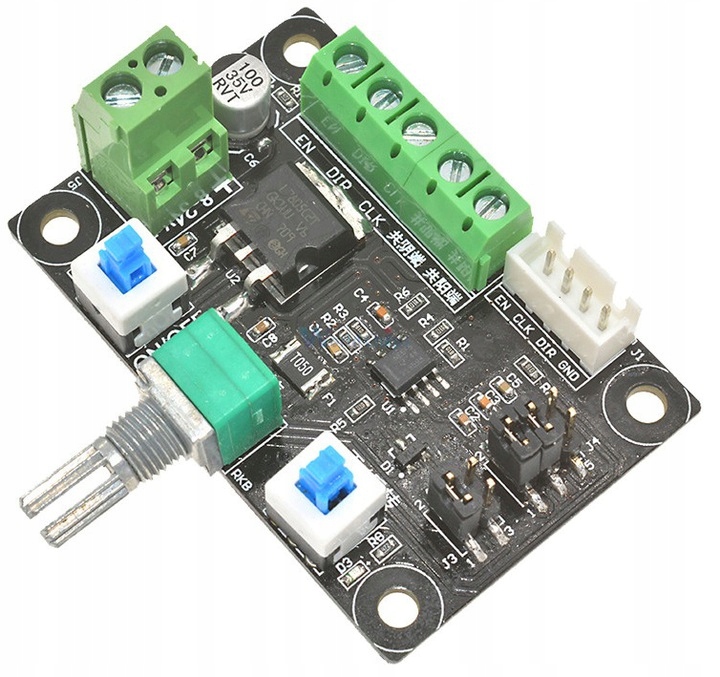

Opis wyprowadzeń

  1. Przycisk zmiany kierunku DIR (lewo prawo)
  2. Przycisk załączenia napędu ENABLE
  3. Potencjometr regulacji prędkości
  4. Zasilanie GND
  5. Zasilanie +8-24VDC
  6. Napięcie +5V (50mA)
  7. Napięcie GND
  8. Wyjście generowanych impulsy (CLK)
  9. Wyjście  zmiany kierunku (DIR)
  10. Wyjście załączenia napędu (EN)
Generator impulsów do silnika krokowego CNC Marka Inny producent
Generator impulsów do silnika krokowego CNC Kod producenta 01

Parametry techniczne

  • Napięcie zasilania 8-24VDC
  • Pobór prądu do 80mA
  • Prąd maksymalny wyjść 20mA
  • Regulacja częstotliwości 80Hz-160kHz
  • Temperatura pracy -20 do 60 C

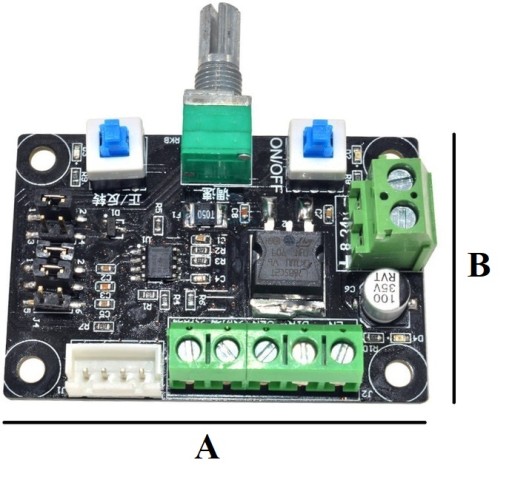

Wymiary

  • Szerokość A=59 mm
  • Długość B=39 mm
  • Wysokość 25 mm
  • Waga ok 60 gram
Generator impulsów do silnika krokowego CNC Maksymalna moc 0 W
Generator impulsów do silnika krokowego CNC Model C

astosowanie

  • Generatory do CNC
  • Generatory PWM
