Логарифмическая УВЧ-ОВЧ-антенна H/V DVB-T2 Комбинированная антенна 9 дБи
Товар
- 11 раз купили
- 4.81 оценка
- 154 осталось
- 264 отзыва
Доставка
Характеристики
Описание
Antena telewizyjna logarytmiczno-periodyczna LOG 5-12 / 21-60
DVB-T2 VHF/UHV polaryzacja H/V
Produkt polski
Antena zmontowana do odbioru VHF w polaryzacji poziomej.
Antena zmontowana do odbioru VHF w polaryzacji pionowej.
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie
Cechy wyróżniające:
- Antena wykonana z aluminium
- Antena odbiera sygnały DVB-T2 w paśmie VHF w polaryzacji pionowej lub poziomej (mux-8)
- Antena odbiera syganły DVB-T2 w paśmie UHF
- Nowoczesna konstrukcja - duży zysk przy małych wymiarach
- 100% produkt polski
- Podłączenie przewodu na złącze f
- Opakowanie kartonowe
- Antena firmy dipol
W komplecie znajduje się wtyk antenowy, złącza typu F, uszczelka na złącze oraz obejma służąca do montażu anteny do pionowej bądź poziomej rurki. W naszym sklepie możesz zakupić maszt oraz przewód antenowy.

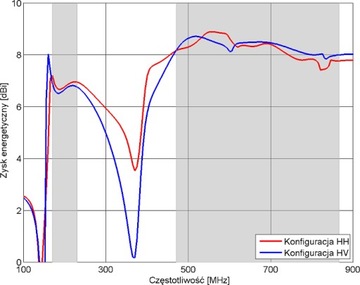

Zysk energetyczny dla dwóch konfiguracji anteny: HH i HV.
Antena logarytmiczna jest nowoczesną anteną szerokopasmową, dwupolaryzacyjną dedykowaną do odbioru naziemnej telewizji cyfrowej DVB-T2 w pasmach VHF (174...230 MHz) i UHF (470...790 MHz). Do cech charakterystycznych anteny zaliczyć można łatwość montażu (antena złożona w całości), płaskość charakterystyki zysku w całym paśmie VHF i UHF oraz dopasowanie impedancyjne 75 Ω, dzięki któremu antena nie wymaga stosowania symetryzatora. Przewód antenowy podłącza się za pomocą złącza typu F (w komplecie).
Antena została zaprojektowana przez specjalistów z Akademii Górniczo-Hutniczej im. S. Staszica w Krakowie z Katedry Elektroniki. Ilość elementów promieniujących oraz ich kształt zoptymalizowane zostały za pomocą specjalistycznego oprogramowania w celu zapewnienia wymaganych parametrów pracy. Realizacja anteny o dwóch pasmach pracy pozwoliła na redukcję wymiarów anteny w stosunku do klasycznego rozwiązania szerokopasmowej anteny.
Antena jest typową anteną miejską do odbioru sygnału DVB-T2 w pełnym zakresie częstotliwości VHF + UHF w polaryzacji poziomej, pionowej lub mieszanej. Można ją montować na maszcie antenowym na dachu lub na uchwycie do ściany lub do barierki balkonu.
Elementy promieniujące o średnicy 3.92 mm zostały wykonane ze utwardzonego stopu aluminium. Najdłuższy element, zachowując sprężystość, wytrzymuje obciążenie stałe, umiejscowione na końcu odpowiadające masie mniejszej niż 0,8 kg. Dla porównania masa gołębia nie przekracza 0,4 kg.
Dane techniczne:
- Pasmo [MHz]: 174-230 / 470-790
- Zysk [dBi]: 8 / 9
- VSWR: <1,7
- Promieniowanie przód/tył [dB]: 20...30
- Polaryzacja: H/V/mieszana
- Impedancja wyjściowa [Ω]: 75
- Masa [kg]: 0,6
- Maksymalna średnica masztu [mm]: 40
- Wymiary [mm]: 725 x 913 x 40
- Szerokość wiązki H / V [st.]: 30...40
- Opakowanie: karton
Гарантии
-
Гарантии
Мы работаем по договору оферты и предоставляем все необходимые документы.
-
Лёгкий возврат
Если товар не подошёл или не соответсвует описанию, мы поможем вернуть его.
-
Безопасная оплата
Банковской картой, электронными деньгами, наличными в офисе или на расчётный счёт.
Отзывы о товаре
Antena z pozoru mizerna , prosta kostrukcja , małe rozmiary . Wykonanie typowo z manufaktury , ale zamiast łamiących się rurek ze sreberka które znam z innych anten pełny pręt aluminium i to dość sprężystego. Nawet po rozpakowaniu gdy kilka elementów skrzywiłem w pośpiechu bez uszkodzeń dało się wyprostować. Jakość plastyków trudno ocenić okaże się po kilku latach w trudnych zewnętrznych warunkach. Nie patrzę na czarny kolor i słabą obróbkę zewnętrzną bo to nie ważne szególnie przy tej cenie ! W zestawie dołączone złącza typu F jedno do telewizorka drugie do antenki. Zacząłem od starannego zaprawienia końcówek kabla i tu lepiej się skoncentrować i wykonać to starannie. Skręcenie anteny to dwie śrubki łączące mniejszy element z większym czyli domowy kombinerki i śrubokręt. Poczytałem i zmontowałem wszystko w tak zwanej polaryzacji poziomej. Teraz test: Lokalizacja Olkusz Osiedle Młodych Kierunek RTNC Kosztowy Odległość ok 35 km Efekt : Wszystkie kanały , wszystkie MUXy , siła sygnału 90 - 100 % w zależności od warunków pogodowych a ostatnio były masakryczne. Jakość sygnału bez względu na siłę sygnału zawsze 100 %. Odbieram również sygnały czeskie ale nie sprawdzam , dodatkowo mam sygnał chyba z Rybnika czy czegoś co leży w podobnej linii. Tu Kilka programów w HD niedostępnych z Kosztowy . Siła sygnału różnie bywa od 14 do 30 % ale jakość prawie zawsze 80 - 100 % To mnie zdumiewa że w całym zakresie sygnał jest stabilny , czyli jakość sygnału jest praktycznie 100 % mimo słabego sygnału z innego nadajnka. Chciałem wzmocnić sygnał z innego nadajnika i zastosowałem opticum 20 i zasilacz 12 v ale zwarcie ! Jest w antenie śrubka tuż przy zaczepie która zwiera obwód , wikręciłem ją i dla stabilności konstrukcji spiąłem trytką , jednak efekt zastowania wzmacniacza był negatywny ! lepiej odbiera bez żadnych dodatków chyba że opticum to lipa i ściema .\ Na koniec : to rewelacyjna prosta i niewielka antena i porównująć skomplikowane konstukcje bije je pod względem skuteczności !
Stabilność sygnału prosta konstrukcja, pełen pręt alumnium i to sprężystego
Konstrukcja antenki jest delikatna, ale wygląda dobrze. Trochę za delikatne są tłoczone z blachy łączniki łączące część antenki pracujące na platformie Mux 1,2,3, od części na Mux 8 - (dłuższe radiatory) - u mnie pracujące w polaryzacji pionowej. Dogiąłem z blachy aluminiowej grubości 2 mm jeden łącznik i zamontowałem jako dodatkowy na fabrycznym i sztywność konstrukcji znacznie wzrosła. Co do odbioru na kanale 7 - Mux - 8 to nie mam żadnych zastrzeżeń. Łączy się błyskawicznie i pewnie, tak jak na pozostałych, w odległości ok. 15 km od nadajnika w Miłkach, mimo, że na Mux-8 moc nadajnika to zaledwie 2 KW. Ważne jest aby przed zamontowaniem do masztu sprawdzić równoległość radiatorów w 3 płaszczyznach, wtedy czułość anteny jest najwyższa. Po tych amatorskich poprawkach jestem zadowolony, bo cena też jest niewygórowana. Zamiast niepewnego gumowego uszczelniacza do złączki przewód antenowy - antena proponuję użyć zwykłej plasteliny, której osłonowe działanie przed wilgocią jest niezastąpione.
Antena jest prosta w konstrukcji,pracuje w dwóch pasmach UHF i VHF,nie posiada żadnego wzmacniacza,ani symetryzatora, a jej impedancja 75 ohmów wynika z jej konstrukcji, antena jest lekka,może pracować w polaryzacji poziomej H lub poziomej i pionowej H i V co pozwala odebrać sygnał z multipleksu MUX8 pracującego w większości przypadków w polaryzacji pionowej V. Po jej zawieszeniu, i bez specjalnego ustawiania od razu złapała sygnał z dobrą siłą i jakością ze wszystkich multipleksów. Próbowałem nawet dla próby celowo odwracać antenę od kierunku nadajnika ale nie udało się zgubić sygnału i cały czas wszystkie programy telewizyjne odbierały bez żadnych problemów.W moim przypadku antena zamontowana jest za oknem na wysokości 4 piętra.Według informacji ze strony Emitel mam 37 km do nadajnika w Miłkach pod Giżyckiem. Po dokładniejszym ustawieniu anteny na azymut nadajnika siła sygnału wzrosła do około 75% a jakość do 80%. Nawet w przypadku mulitpleksu 8 który nadaję z mocą zaledwie 2kW sygnał nie spadł poniżej 65 % a jakość 75% co pozwala na bezproblemowy odbiór. Należy pamiętać że ważniejsza jest jakość sygnału niż jego siła. Niestety antena ma kilka minusów i z pewnością będzie to jakość wykonania anteny. Wywiercone w aluminiowym profilu otwory mają ostre, nieestetyczne zakończenia, w miejscu cięcia profilu są ostre krawędzie. Szczególnie widoczne jest to między dwoma częściami anteny pracującymi na paśmie VHF i UHF. Te ostre krawędzie uszkodziły izolację przewodu koncentrycznego który biegnie od złącza antenowego wewnątrz aluminiowego profilu do przedniej części anteny,mimo wszystko działa ona prawidłowo. Przypuszczam że w przyszłości da się to wymienić ale wiąże się to z dodatkowymi pracami przy antenie. Jej delikatna konstrukcja będąca zaletą jest częściowo jej wadą.Elementy anteny zostały powyginane w transporcie jednak dało się je wyprostować. Niektóre pręty nieco obracały się w miejscu mocowania,zatem jakość wykonania do poprawy. Słyszałem że podobna antena Włoskiego producenta Emme Esse jest znacznie lepiej wykonana ale i większa gabarytowo co nie każdemu może pasować. Reasumując antena pomimo swoich kilku wad jest bardzo dobra. Stosunek jej ceny do tego jak pracuje powoduje że mogę ją polecić tym bardziej że za kwotę około 100 zł trudno będzie znaleźć coś lepszego.
Lepsza od siatkówki. Bez zasilacza ta samą ilość programów i jakość teoretyczna taka sama (94%). Jakość jak się patrzy bez zasilacza z bardzo bliska ciut gorsza, ale teoretycznie też 94%. Mimo że nadajnik pionowy Kalisz to najlepiej odbiera jako mieszana.
Producent nie ma zielonego pojęcia jak powinno być zamontowane gniazdo F
60 km na wschód od Warszawy - antena wyłapuje wszystkie sygnały dla kanałów 7, 27, 48 i 53 na wysokości 2 m od ziemi, mocowana wyżej na maszcie lub budynku nie potrzebuje żadnego wzmocnienia.
antena bez problemu łapie sygnały DVB-T
lekka, ciekawa, funkcjonuje i MUX 8 działa zysk sygnału średni ze wzmacniaczem daje rade
lekka
Bardzo dobra antena we Wrocławiu śmiga jak trzeba i nie trzeba wzmacniacza bo radzi se świetnie!
Poprzednio miałem kierunkową antenę UHF. Odbierałem na niej MUX-8 z zakłóceniami jako, że antena ta nie była przystosowana do tego pasma (VHF) a odległość od nadajnika to ok.42 km (Moc nadajnika 25KW). Po zamianie na antenę logarytmiczną jakość sygnału MUX-8 pozostała taka sama jak przy starej antenie UHF. Nadal występowały zakłócenia, z taką samą częstotliwością jak przy poprzedniej, starej antenie UHF. Wniosek: antena słabo odbiera sygnały VHF (MUX-8). Finalnie i tak musiałem zastosować wzmacniacz czego chciałem uniknąć.
w końcu antena która działa
Antena geniusz. Pod lasem, na odludziu, gdzie wiecznie były problemy jak nie z tym kanałem to innym, ta zadziałała podłączona w pokoju na sztukę:) Wszystkie muxy odbiera, nie przycina, polecam. Moim zdaniem konstrukcja nie jest aż taka licha, jak niektórzy raportują;)
działa
Działa zgodnie z opisem. Bez zasilacza i innych zbędnych rzeczy odbiera sygnał ok 50 km od nadajnika
Prostota, wielkość, działanie
Działa pojawiły się nowe programy !
szybki montaż dobre wykonanie
Odbiera wszystkie multipleksy w odległości 20km od nadajnika (bez wzmacniacza). Lekka konstrukcja, wystarczająco mocna. Działa dobrze na obu zakresach (UHF + VHF), nie potrzebuje symetryzatora. Polecam!
Duży plus porównując do siatkówki. Działa bez wzmacniacza. To wielki plus. Zasilacza nie da się techniczne dołożyć (pewnie laicy dokładają żeby się grzał). To moja druga sztuka. Koniec lepiej podnieść o 4-5cm to wtedy sygnał jest mocniejszy
