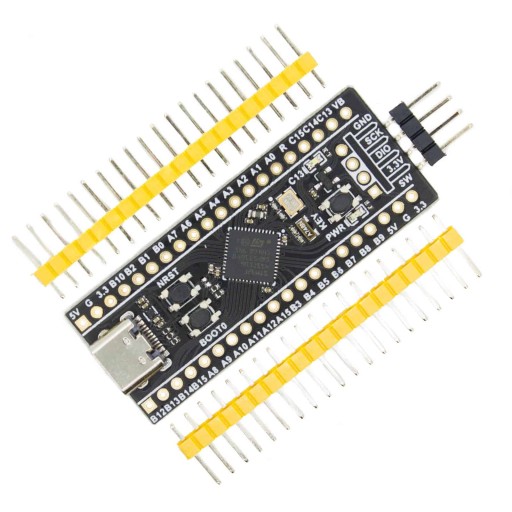

⭐️ STM32F411CEU6 BlackPill Arduino STM32 MicroPython

Zestaw ewaluacyjny wyposażony w mikrokontroler STM32F411CEU6. Jest doskonałym narzędziem dla entuzjastów i profesjonalistów chcących rozpocząć przygodę z 32-bitowymi mikrokontrolerami z rodziny STM32.

Zestaw oferuje wiele możliwości dzięki licznych układom peryferyjnym mikrokontrolera oraz złączu USB Typu C, złączu SWD i diodzie użytkownika.

Główną zaletą tego zestawu jest jego niewielki rozmiar. To sprawia, że jest bardzo poręczny i łatwy do przenoszenia. Dzięki temu można go używać zarówno w profesjonalnych projektach, jak i do celów edukacyjnych. Zestaw jest również dostępny w przystępnej cenie, co czyni go atrakcyjnym wyborem dla osób o różnym poziomie zaawansowania.

⭐️ KOMPATYBILNOŚĆ Z ARDUINO I PROCES PROGRAMOWANIA

Zestaw ewaluacyjny współpracuje z najpopularniejszymi platformami programistycznymi, takimi jak dedykowane środowisko STM32CubeIDE lub Keil, IAR oraz środowiska oparte na kompilatorze GCC.

Ponadto jest również kompatybilny ze środowiskiem Arduino IDE, co czyni go jeszcze bardziej wszechstronnym i dostępnym dla szerokiej grupy programistów.

Ważne jest zaznaczyć, że zestaw nie posiada wbudowanego programatora. Proces programowania można jednak zrealizować na dwa sposoby:

• Za pomocą interfejsu SWD i zewnętrznego programatora ST-Link, który umożliwia łatwe wgrywanie kodu do mikrokontrolera.
• Wykorzystanie konwertera USB-UART i fabrycznie wgranego bootloadera na mikrokontrolerze.

Wejście w tryb programowania możemy dokonać z pomocą przycisku BOOT.

⭐️ SPECYFIKACJA PŁYTKI BLACKPILL Z MIKROKONTROLEREM STM32F411CEU6

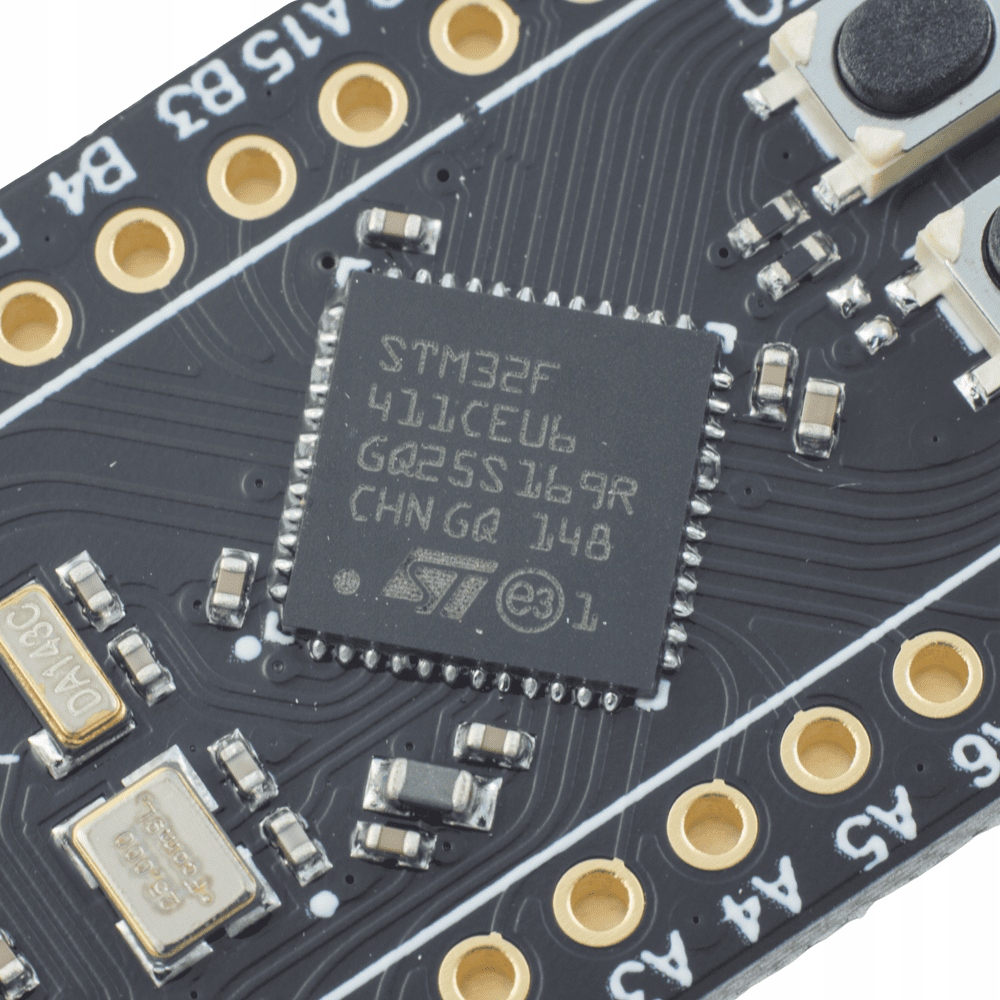

• Mikrokontroler STM32F411CEU6:
• Rdzeń: Cortex-M4 z FPU
• Taktowanie maksymalne: 100 MHz
• Pamięć Flash: 512 kB
• Pamięć RAM: 128 kB
• Interfejsy komunikacyjne: 3 x I2C 5 x SPI/I2S SDIO 3 x USART USB 2.0 OTG Full Speed
• 1 x Przetwornik A/C: 16-kanałowy
• Zegar RTC
• 7 x timer
• Dwa rezonatory kwarcowe: LSE (zegarkowy) i HSE (główny)
• Zasilanie przez złącze USB-C (5V)

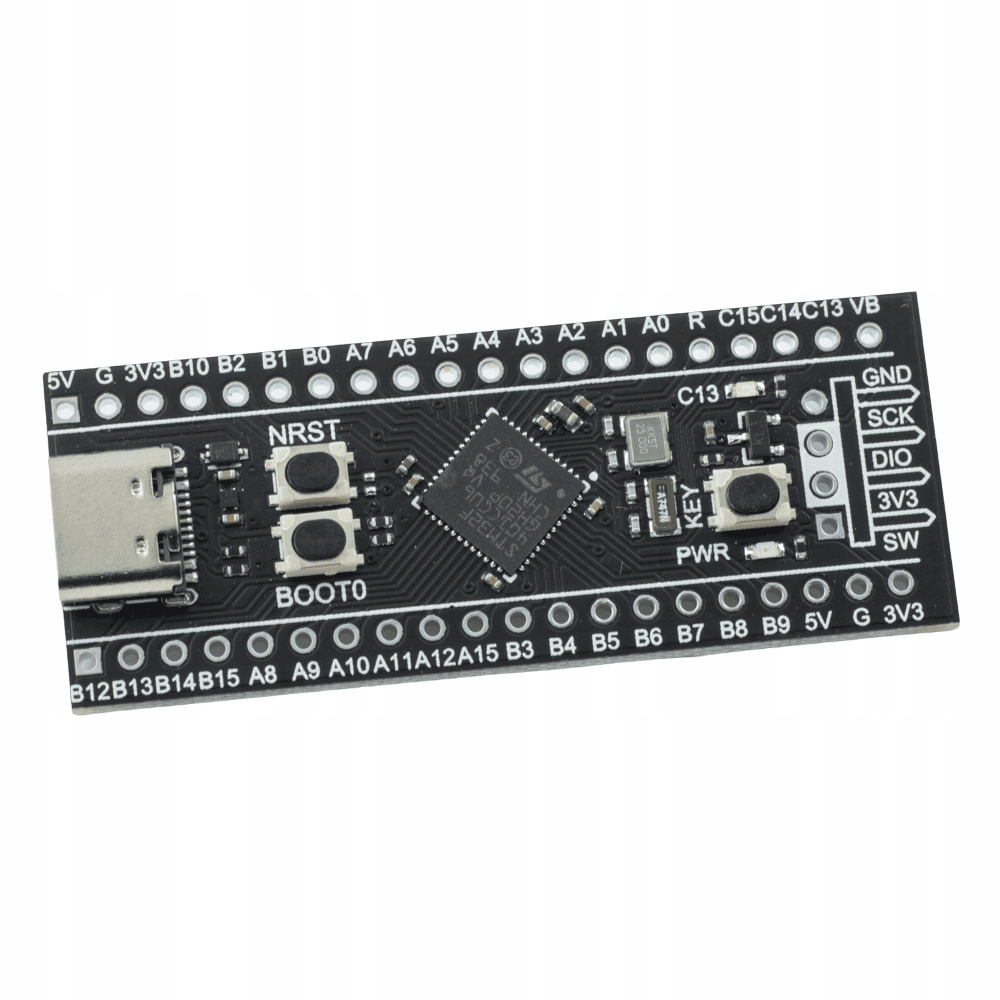

• Na płytce znajdują się także:
• Jedna dioda LED użytkownika
• Dioda LED sygnalizująca zasilanie
• Przycisk Reset

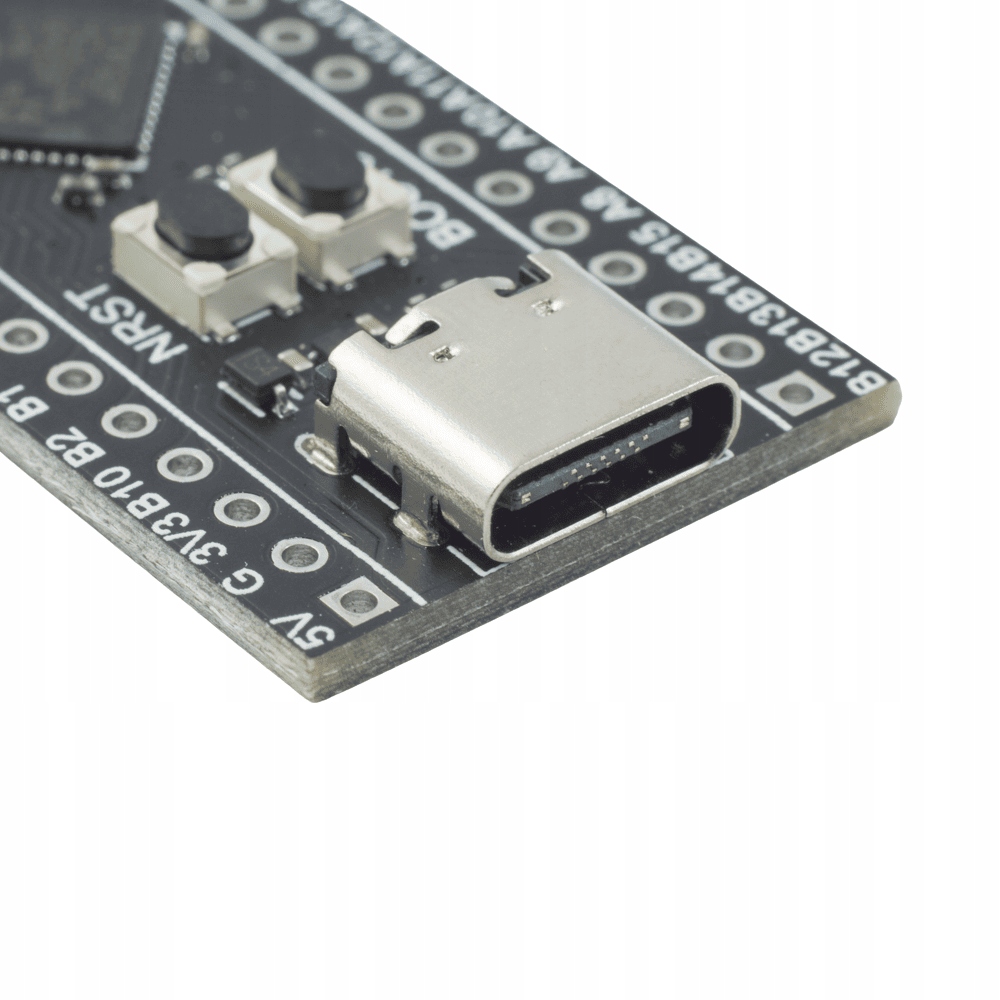

• Złącze micro USB-C

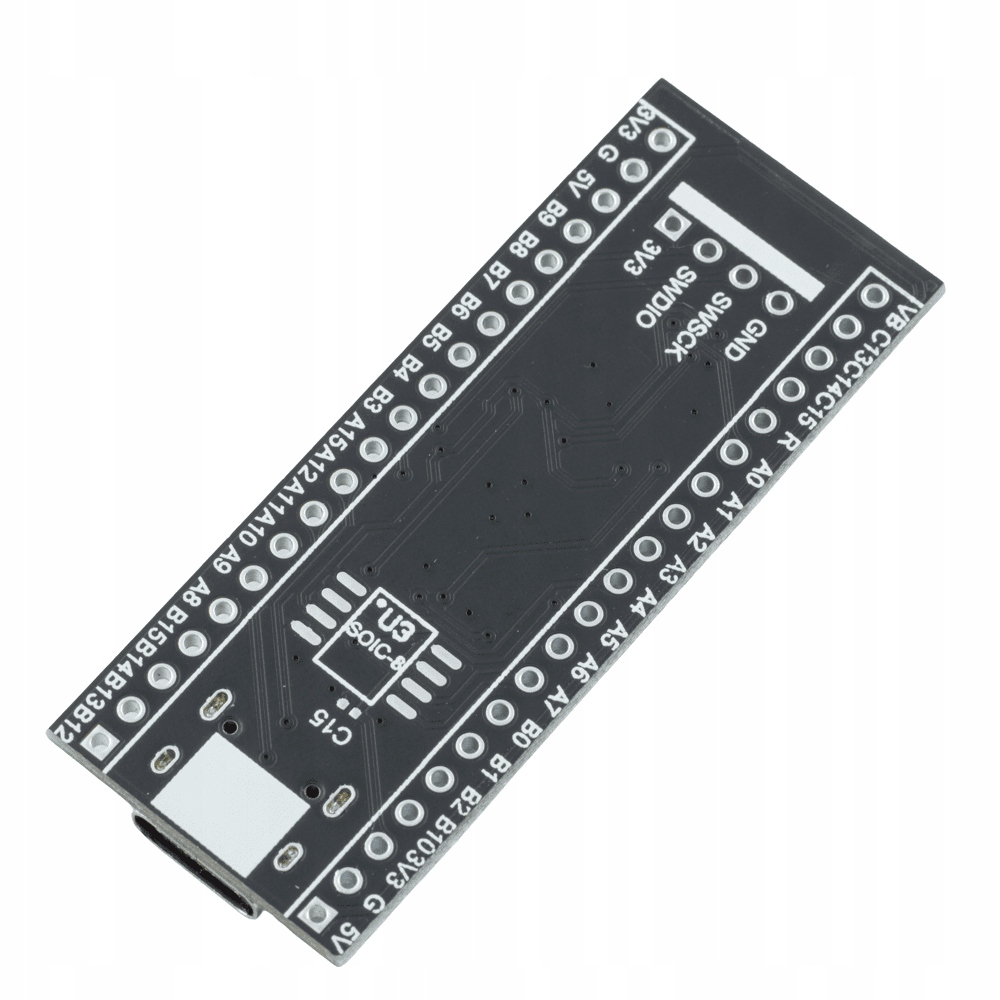

• Wyprowadzenia goldpin dla portów I/O
• Wyprowadzenia goldpin dla programatora
• Wymiary płytki: 53 x 21 mm
• Waga: 6,5 g

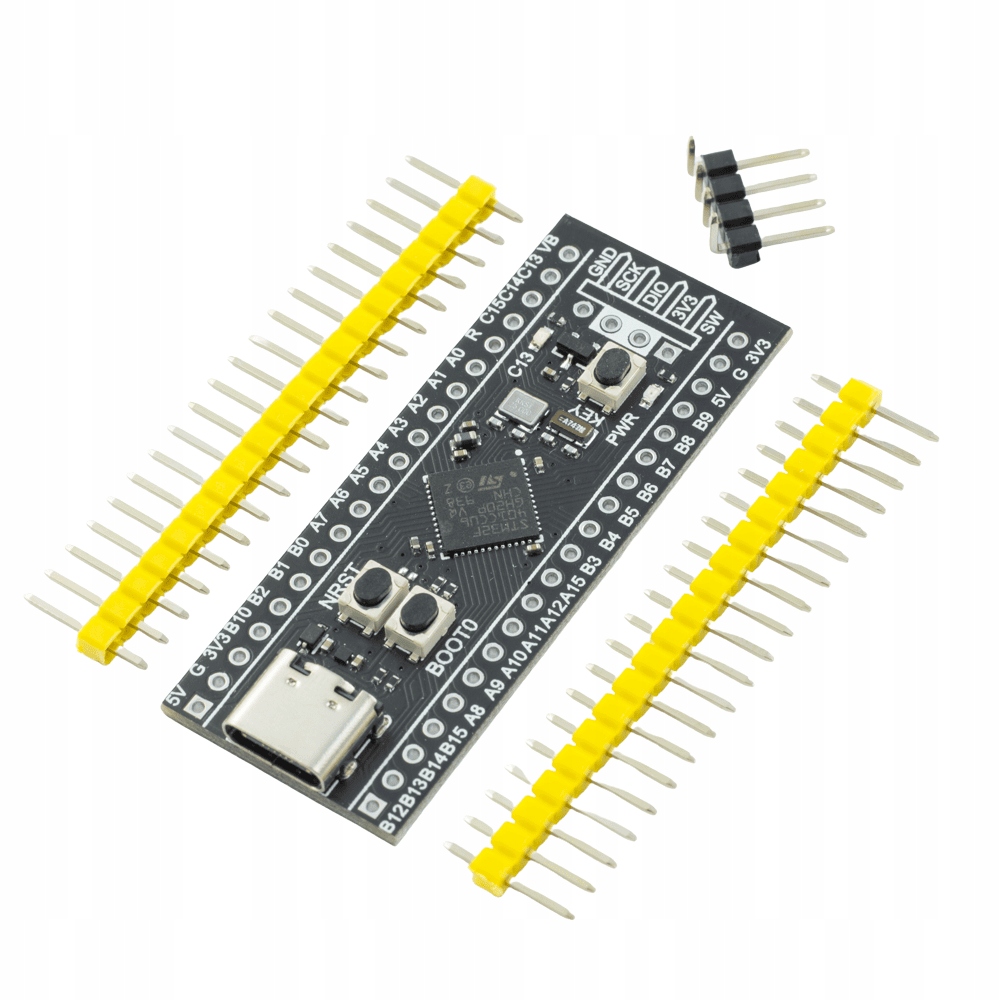

• Goldpiny do wlutowania w zesatwie
