Gwintownik maszynowy skrętny M5 6H HSS-E DO INOX

Gwintownik maszynowy skrętny do INOXU firmy YG-1

Seria gwintowników do Inoxu firmy Yg-1  wykonana jest z stali szybkotnącej z domieszką kobaltu, charakteryzuje się podwyższoną odpornością termiczną i odpornością na ścieranie.

Specjalna powłoka HARDSLIK łączy w nowatorski sposób korzyści dwóch powłok. Oferuje bardzo twardą, stabilną termicznie powłokę TiAlN ( glinko - azotek - tytanu )w połączeniu z WC/C( węglikiem- wolframu ) powłoką nadającą narzędziu właściwości ślizgowe. Powłoka Hardslick posiada twardość w wysokości ok. 3000 HV i jest odporna na temperaturę do ok. 800 stopni C. Współczynnik tarcia tej powłoki w stali wynosi tylko: 0.2.

Wykonanie wg. normy DIN 371

Gwintowniki produkowane są z luka wiórową skrętną do otworów nie przelotowych.

Opatentowaną przez YG-1 geometria gwintowników zapobiega rozbijaniu gwintu w otworze, gdy stosujemy zbyt duże posuwy.

Do stosowania na maszynach CNC jak i starszych konwencjonalnych.

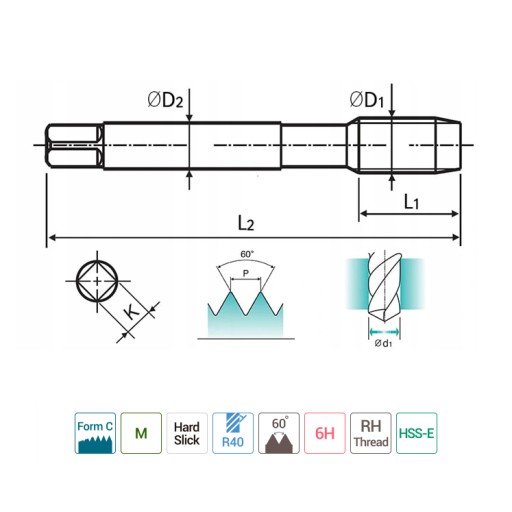

Parametry techniczne:

• POWŁOKA =  Hardslick
• TOLERANCJA = ISO 6H
• NAKRÓJ = C
• MATERIAŁ = HSS-E
• ŚREDNICA GWINTU D1 = M5
• SKOK GWINTU P = 0.8 MM
• DŁUGOŚĆ GWINTU L1 = 8 MM
• DŁUGOŚĆ CAŁKOWITA L2 = 70 MM
• ŚREDNICA TRZPIENIA D2 = 6 MM
• GRUBOŚĆ K = 4.9 MM
• ŚREDNICA OTWORU POD GWINT d1 = 4.2 MM

Poniżej tabela obrazująca zastosowanie wygniataka w różnego typu materiałach.
