Регулируемый понижающий преобразователь постоянного тока Mini360

Regulowana przetwornica step-down DC-DC Mini360

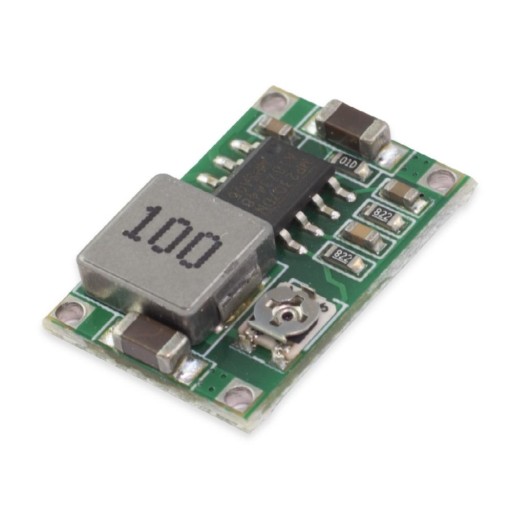

Miniaturowa przetwornica step down, czyli obniżająca napięcie. Jest to przetwornica DC-DC, czyli pracująca na napięciu stałym zarówno na wejściu jak i wyjściu.

Szeroki zakres napięcia wejściowego i wyjściowego sprawia, że ta przetwornica jest bardzo uniwersalna.

Napięcie wyjściowe jest płynnie regulowane przez potencjometr miniaturowy. Ważna uwaga! Nie podłączaj odbiornika, zanim nie ustawisz poprawnego napięcia wyjściowego.

Jej miniaturowe rozmiary sprawiają, że przetwornica Mini 360 jest idealna do budowy niewielkich układów.

Jak na te wymiary jest całkiem mocna. Potrafi dać maksymalnie 3 A prądu chwilowego. Maksymalny prąd stały jest na poziomie 1,8 A.

Przetwornica nadaje się do budowy dronów lub urządzeń opartych o Arduino.

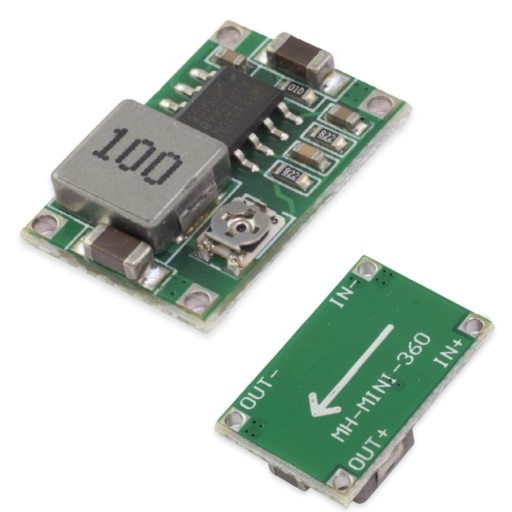

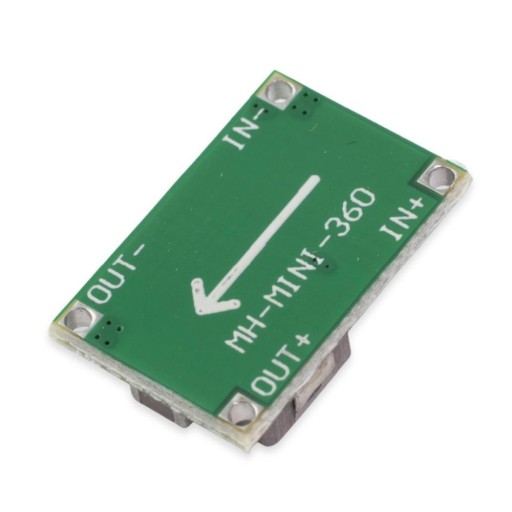

Napięcie wejściowe przetwornicy podajemy na piny oznaczone jako IN.

Napięcie wyjściowe obniżone do ustalonego poziomu pojawi się na pinach o oznaczeniu OUT.

Specyfikacja

• Układ: MP2307DN (alternatywa dla LM2596)
• Napięcie wejściowe: 4,75 ÷ 23 V
• Zakres napięcia wyjściowego: 1 ÷ 17 V
• Płynna regulacja napięcia wyjściowego przez potencjometr
• Maksymalny prąd ciągły: 1,8 A
• Maksymalny prąd chwilowy: 3 A
• Kondensatory filtrujące na wejściu i wyjściu
• Efektywność: 96% (maksymalna)
• Częstotliwość robocza: 340 kHz
• Napięcie tętnienia: 30 mV (bez obciążenia)
• Regulacja obciążenia: ± 0,5%
• Regulacja napięcia: ± 2,5%
• Temperatura pracy: -40 ÷ 85 ° C

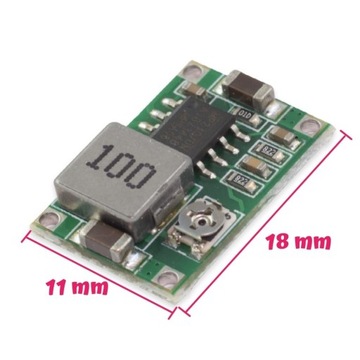

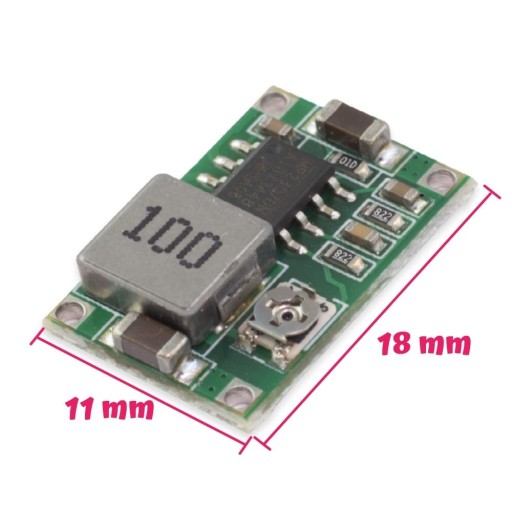

• Wymiary bez pinów: TYLKO 17 x 11 x 4 mm
• Waga: około 1g

Uwaga!

• Błędne podłączenie polaryzacji doprowadzi do uszkodzenia układu
