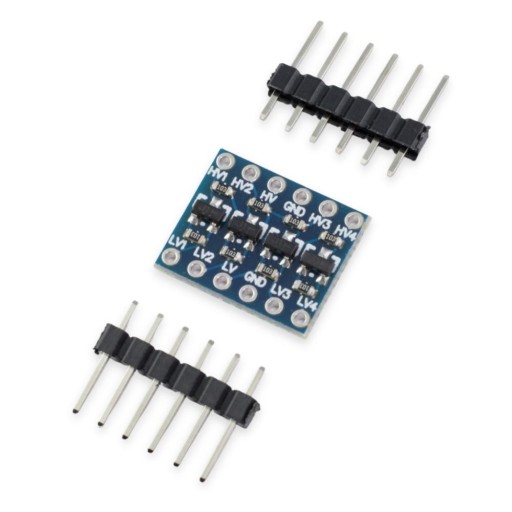

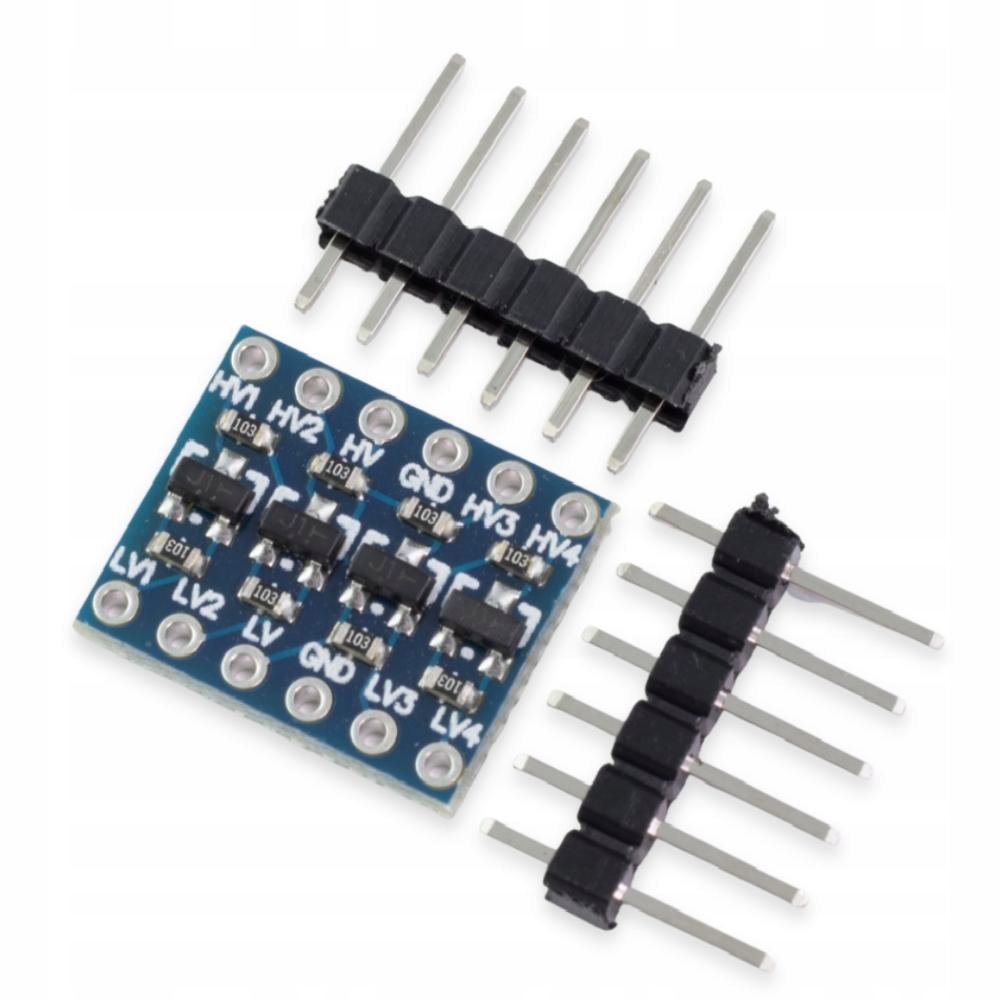

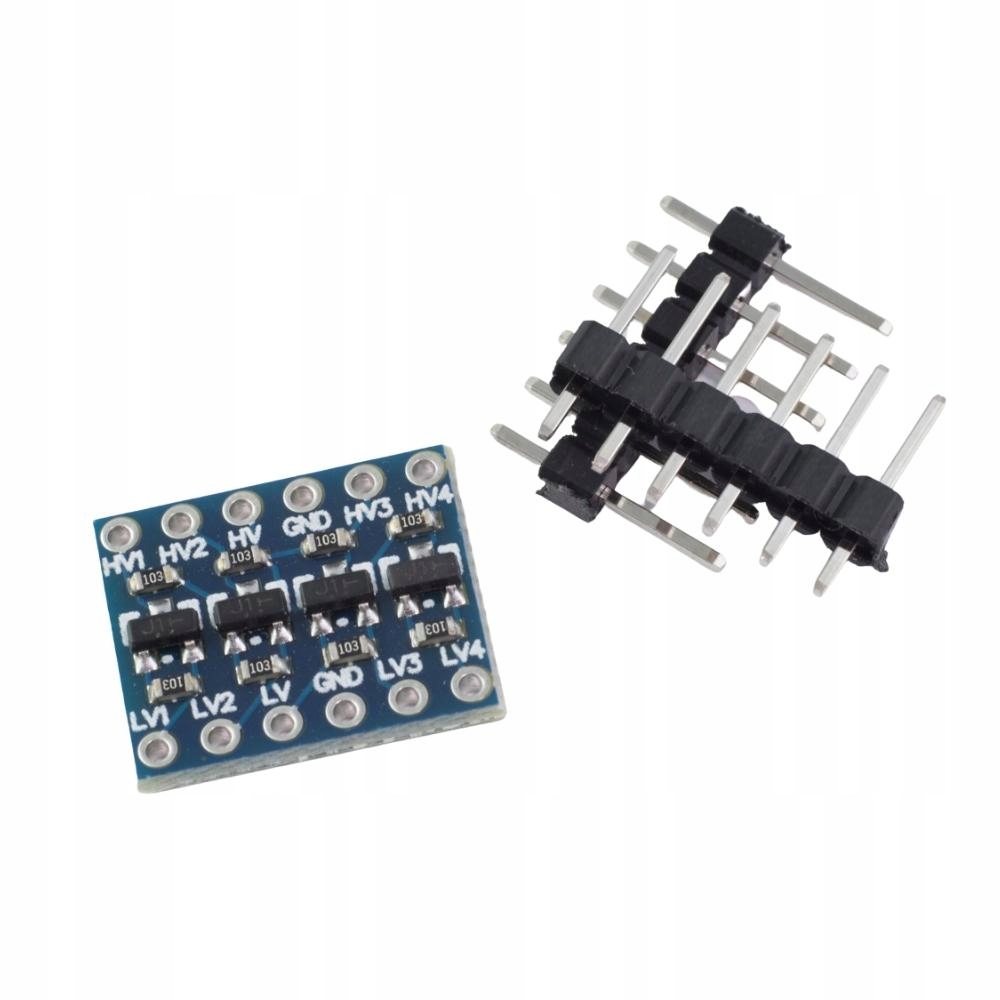

Konwerter poziomów logicznych 3,3 / 5V DWUSTRONNY

Dwukierunkowy konwerter poziomów logicznych. Łatwa zamiana poziomów napięć urządzeń komunikujących się na różnych poziomach. Najczęściej zamiana z 3,3V na 5V i odwrotnie.

Moduł ten idealnie spisze się przy pracy z Arduino. Arduino Uno działa na 5V. Podłączając nowsze czujniki, które pracują na 3,3V potrzebny będzie właśnie taki konwerter.

Moduł działa również na innych napięciach jak 1,8V i 2,8V.

Obydwa napięcia podłącza się po dwóch stronach konwertera do odpowiednich pinów:

• HV - napięcie zasilania o wyższej wartości - np. 5V
• LV - napięcie zasilania o niższej wartości - np. 3,3V
• GND - masa zasilania, wspólna dla obydwu napięć
• LVx - kanał x konwertera o niższym napięciu
• HVx - kanał x konwertera o wyższym napięciu

Specyfikacja

• Pasuje do płytek stykowych
• Konwersja 5 V - 3,3 V (i inne)
• Wykorzystanie na przykład w I2C, SPI
• Raster 2,54 mm
• Goldpiny do wlutowania w zestawie
• Wymiary: 15 x 15 mm
