РОТАМЕТР ПОЛОВОГО НАГРЕВА Измеритель расхода для коллектора

ROTAMETR PRZEPŁYWOMIERZ OGRZEWANIA PODŁOGOWEGO do rozdzielacza

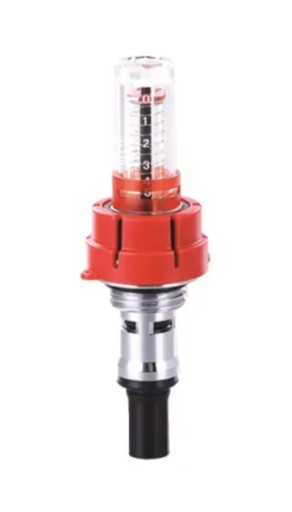

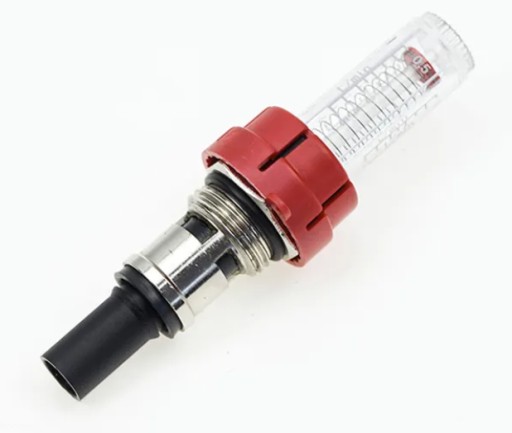

Rotametr belki ogrzewania podłogowego.

➡️ DANE TECHNICZNE:

Zastosowanie: Regulacja przepływu pętli ogrzewania podłogowego

Zakres pomiaru: 0-5 l/min

Pasuje do belek:

• Belki mosiądz 39-40mm profil C7
• Belki nierdzewne 39-40mm

Materiał przepływomierza:

• Mosiądz
• Polipropylen
• Guma EDPM

Materiał nypla:

• mosiądz
• Guma EDPM

Temperatura maksymalna: 60°C

Gwint nypla redukcyjnego: 3/4" x 1/2"

Wysokość rotametru po wkręceniu do belki: 57 mm

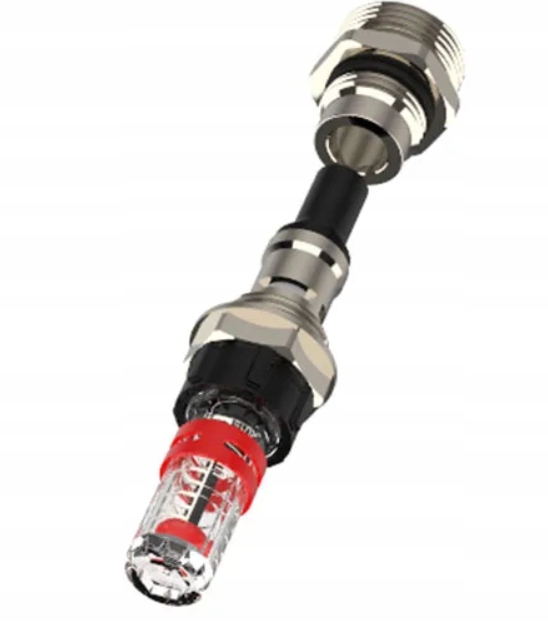

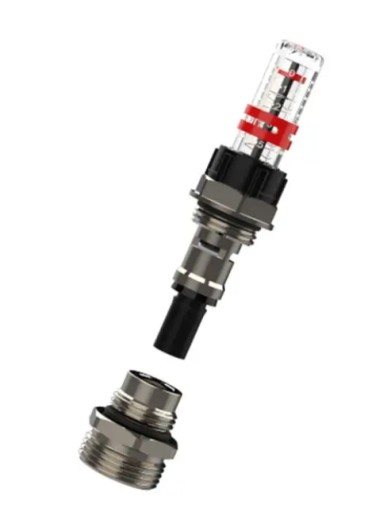

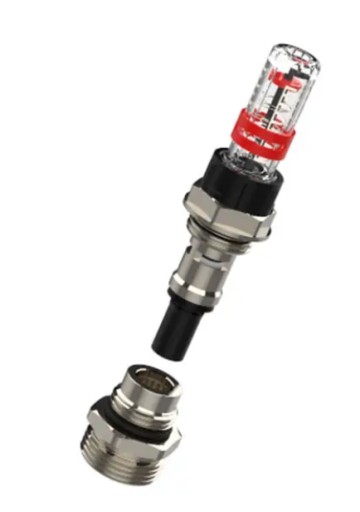

➡️ Komplet zawiera:

• Regulator przepływu
• Nypel redukcyjny

➡️ Zastosowanie:

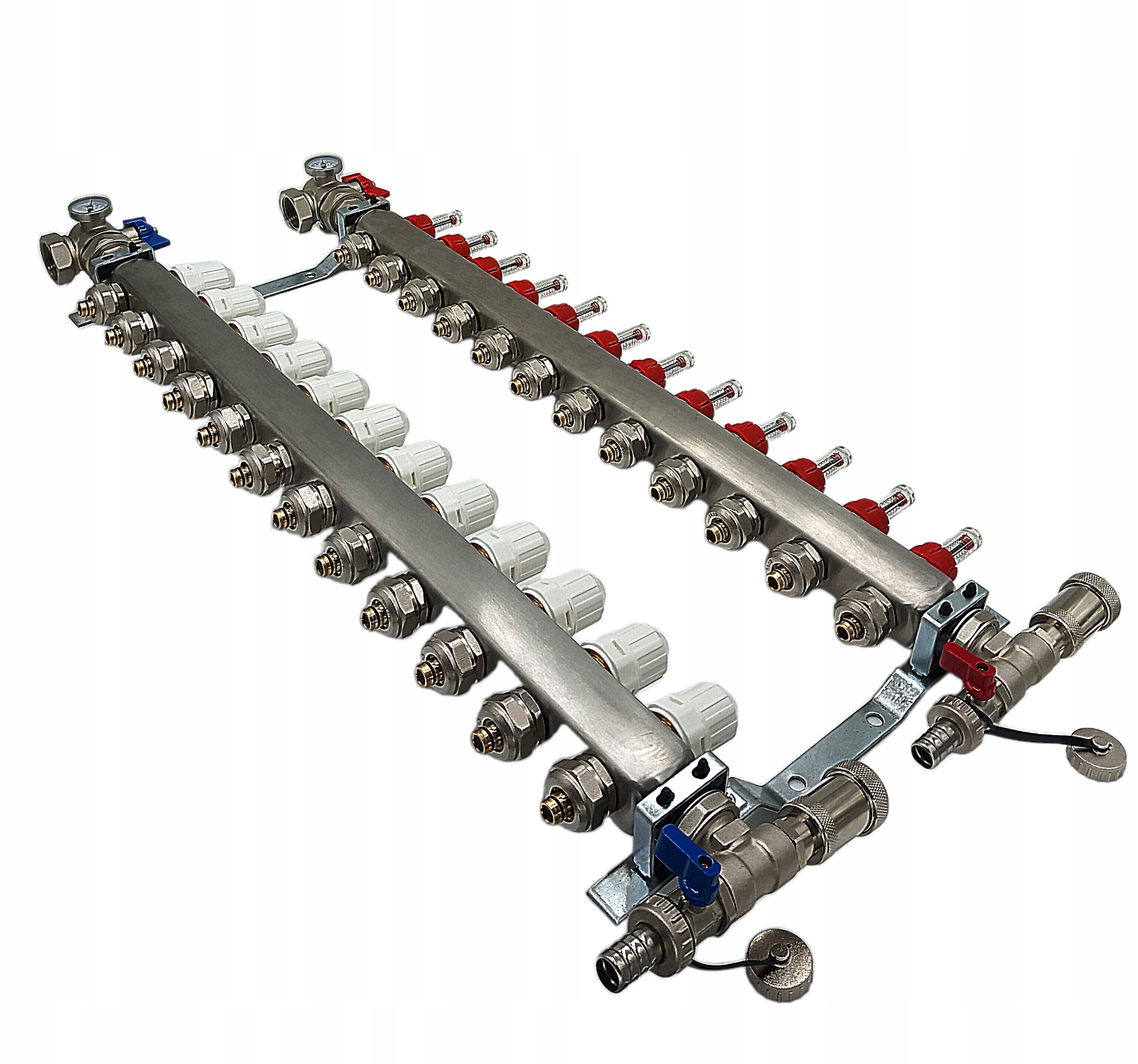

Rotametr zwany inaczej regulatorem przepływu ogrzewania podłogowego, ma swoje zastosowanie na zasilającej belce rozdzielaczowej.

Rotametry służą do wyregulowania pętli ogrzewania podłogowego. Wbrew pozorom prawidłowa regulacja przepływów i działania naszego ogrzewania podłogowego to czynność czasochłonna. Aby nasza instalacja działała poprawnie, musimy wyregulować przepływy. Najpierw odkręcamy zawory termoregulacyjne na belce powrotnej (najczęściej posiadają białe pokrętła). Następnie rotametr po ściągnięciu czerwonej blokady, daje nam możliwość dokręcania lub odkręcania. Cała regulacja polega na zmniejszeniu przepływu wody w pętlach krótszych (o najniższym oporze przepływu) i zwiększeniu przepływu wody na pętlach najdłuższych (tych o najwyższym oporze).

Pokrętła na belce powrotnej nie służą do regulacji przepływu, dlatego regulacje należy przeprowadzać przy ich maksymalnym otwarciu. Zawory termoregulacyjne służą do automatycznego lub manualnego zamykania lub otwierania danej pętli. Dlaczego tak jest? Teoretycznie mógłbyś wyregulować przepływ kręcąc zaworem na belce powrotnej, ale w razie serwisu, awarii lub montażu siłowników, wszystkie Twoje nastawy będziesz musiał robić od nowa. Przepływomierz posiada zakres od 0 - 5 l/min jednak doświadczenie pokazuje, że zakres ten jest z ogromnym zapasem bo wartości osiągane w naszych instalacjach to ok 0,5 - 1,5 l/min.
