Mostek trapezowy MT-33, H=30 mm, L=330mm

Zastosowanie: Konstrukcje fotowoltaiczne - dachy kryte blachą trapezową lub warstwową.

Mocowanie: Bezpośrednio do podłoża za pomocą wkrętów lub śrub.

Zalety:

• Łatwe i szybkie mocowanie elementów konstrukcji wsporczych do konstrukcji dachu.
• W komplecie uszczelka EPDM.
• Uchwyt dedykowany do mocowania różnych elementów przy budowie instalacji fotowoltaicznych, wybrane możliwości przedstawiono poniżej.

Wymiary:

• Długość 330mm.
• Wysokość 30mm.

Wkręty do zamocowania wspornika NIE wchodzą w zakres oferty.

Materiał:

• Aluminium anodowane 6005-T5.

Pozostałe elementy instalacji fotowoltaicznych dostępne na innych naszych aukcjach.

W zakładce "Dodatkowe informacje" znajduję się pełny katalog konstrukcji fotowoltaicznych oferowanych przez naszą firmę.

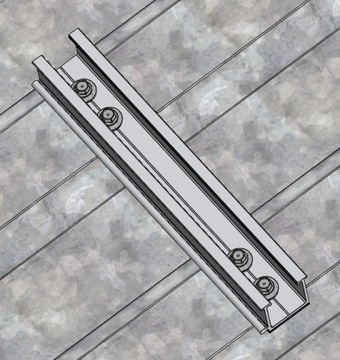

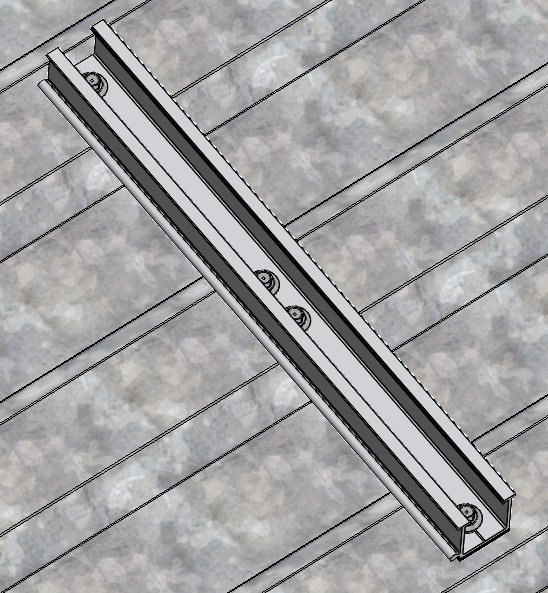

Obok przykładowo zamontowany mostek trapezowy MT-33.

Zestaw pozwala nam zamontować szyny nośne RR-01 pod montaż paneli fotowoltaicznych na stałej wysokości 80mm. Do zamocowania szyny należy zastosować klemę KT-01.

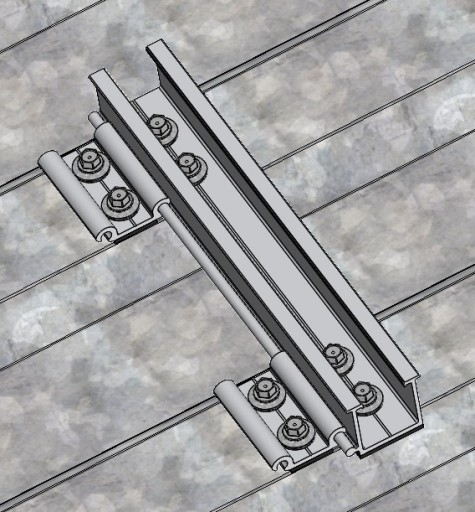

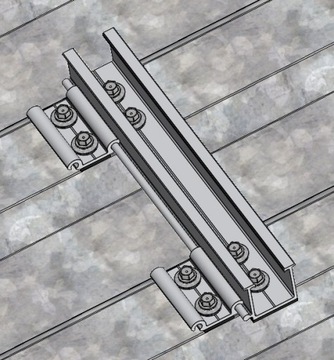

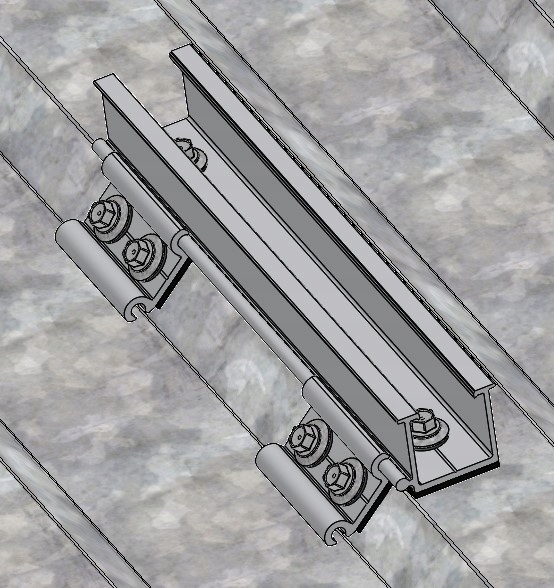

Na przykładzie dodatkowo zastosowano wzmocnienie WS-05 tak aby zapewnić jeszcze pewniejsze zamocowanie uchwytu do blachy trapezowej.

Montaż szyn nośnych RR-01 równoległy  do fali trapezu.

Szyna wsporcza RR-01, klema KT-01 oraz wzmocnienie WS-05 nie wchodzi w zakres dostawy.

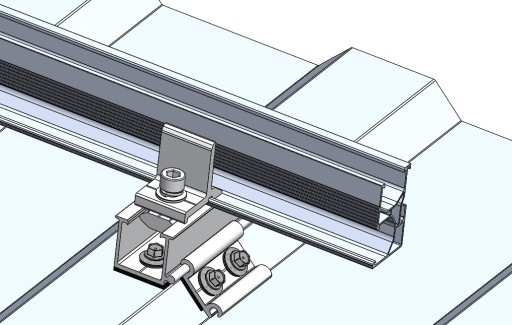

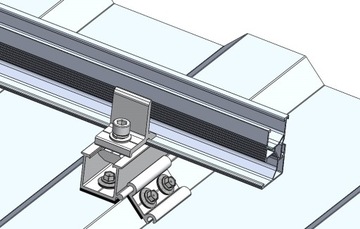

Kolejnym przykładem zastosowania mostka trapezowego MT-33 jest dodanie wspornika typu WL-02.

Taki zestaw pozwala zamontować szyny wsporcze RR-01 pod dowolnym kątem w stosunku do fali trapezu.

Wspornik WL-02 pozwala także na regulację wysokości szyny wsporczej w zakresie od 100 - 122mm.

Prezentowany wspornik WL-02 oraz wzmocnienia WS-05 dostępne są na innej naszej aukcji i nie wchodzą w zakres oferty.

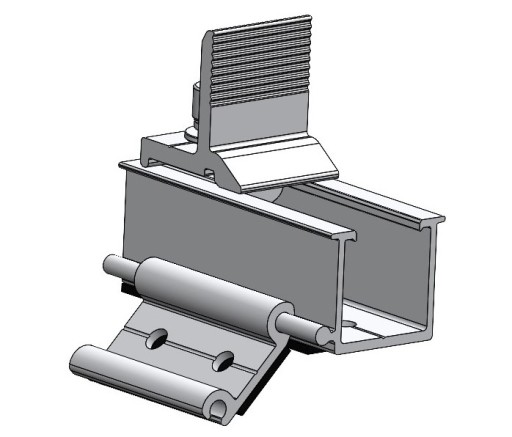

Mostek trapezowy MT-33 pozwala również na bezpośredni montaż paneli fotowoltaicznych za pomocą standardowych klem KK... oraz KS...

Prezentowane elementy dostępne na innej naszej aukcji i nie wchodzą w zakres dostawy.

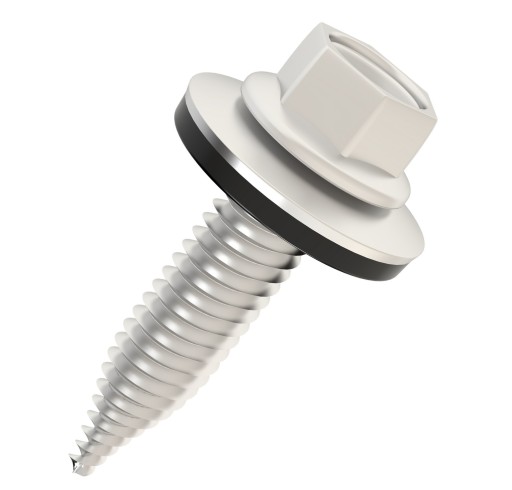

Wkręty samowiercące drobnozwojne SS-011 dedykowane do montażu uchwytów bezpośrednio do blachy trapezowej.

Dostępne na innej naszej aukcji.

Wkręty nie wchodzą w zakres dostawy.
