ISO CUB ДЛЯ КАБЕЛЯ АДАПТЕРА РАДИО, 12-КОНТАКТНЫЙ ПРЕДОХРАНИТЕЛЬ

Kostka, przejściówka z 12pin na standard ISO do radia samochodowego

Wysokiej jakości, najnowszy model

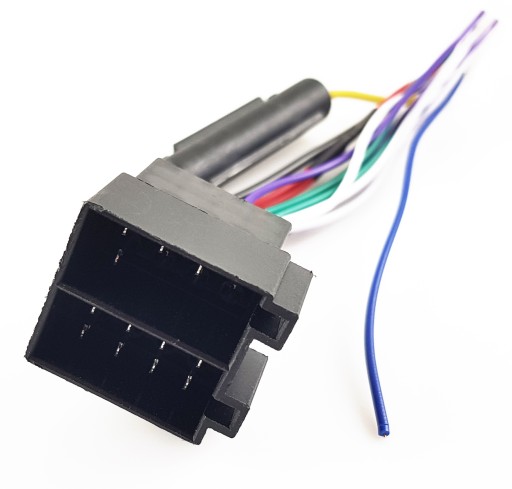

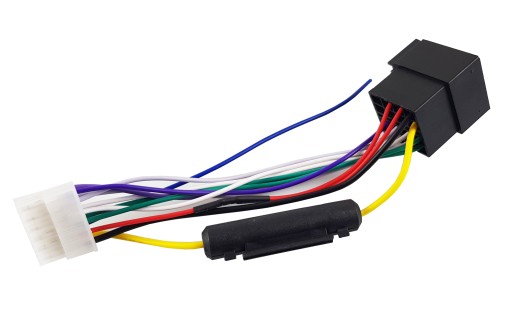

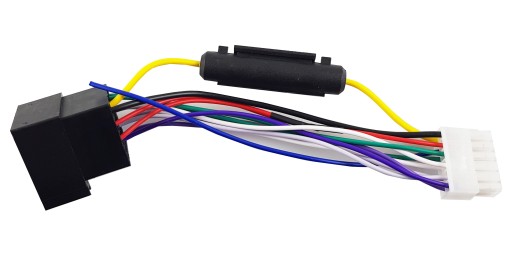

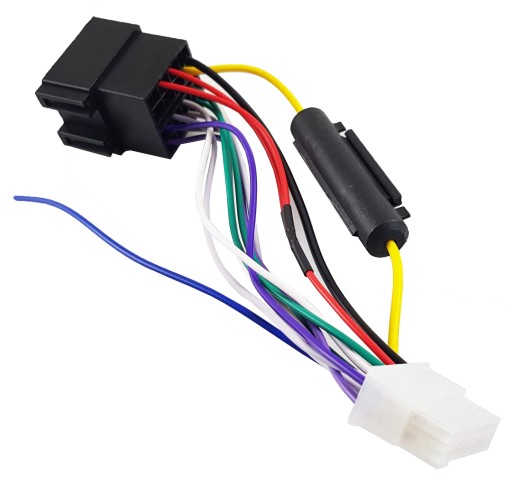

Adapter, kostka ISO, przeznaczony do radia samochodowego wyposażonego w gniazdo 12pin. Cechuje się niezawodnością działania i intuicyjnością podłączenia oraz bezpieczeństwem dzięki zamontowanemu w kostce bezpiecznikowi. Schemat wyprowadzenia pinów w dalszej części aukcji.

Najważniejsze cechy:

• Kompatybilność: radia samochodowe wyposażone w płaską wtyczkę 12pin
• Niezawodność działania
• Bezpieczeństwo instalacji gwarantuje wbudowany bezpiecznik
• Zabezpieczenie przed zwarciem
• Ilość pinów: 12
• Jakość wykonania
• Umożliwia bezproblemową instalację radioodbiornika w przypadku gdy kostka fabryczna powoduje błędy w podłączeniu

Uwaga! Zwróć uwagę ,że piny zostały inaczej ułożone niż w standardowej kostce. Jeśli przedmiot zostanie błędnie podłączony przejściówka nie będzie działać poprawnie. Przedmiot przede wszystkim jest dedykowany do radia firmy Vortex oraz NCS.

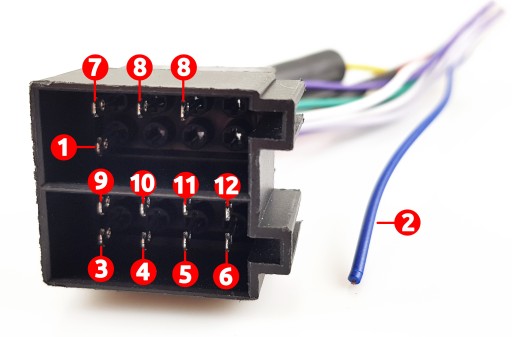

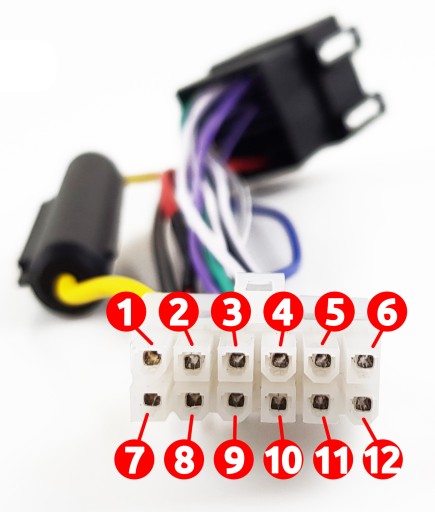

Schemat podłączenia:

1. Żółty przewód - zasilanie stałe +12V
2. Niebieski przewód - zasilanie wzmacniacz/anteny
3. Zielony przewód - głośnik lewy, tylny (plus)
4. Biały przewód - głośnik lewy przedni (plus)
5. Szary przewód - głośnik prawy przedni (plus)
6. Fioletowy przewód - głośnik prawy, tylny (plus)
7. Czarny przewód - masa (minus)
8. Czerwony przewód - zasilanie po stacyjce +12V
9. Zielono-czarny przewód - głośnik lewy tylny (minus)
10. Biało-czarny przewód - głośnik lewy przedni (minus)
11. Szaro-czarny przewód - głośnik prawy, przedni (minus)
12. Fioletowo-czarny przewód - głośnik pracy, tylny (minus)

1. Żółty przewód - zasilanie stałe +12V
2. Niebieski przewód - zasilanie wzmacniacz/anteny
3. Zielony przewód - głośnik lewy, tylny (plus)
4. Biały przewód - głośnik lewy przedni (plus)
5. Szary przewód - głośnik prawy przedni (plus)
6. Fioletowy przewód - głośnik prawy, tylny (plus)
7. Czarny przewód - masa (minus)
8. Czerwony przewód - zasilanie po stacyjce +12V
9. Zielono-czarny przewód - głośnik lewy tylny (minus)
10. Biało-czarny przewód - głośnik lewy przedni (minus)
11. Szaro-czarny przewód - głośnik prawy, przedni (minus)
12. Fioletowo-czarny przewód - głośnik pracy, tylny (minus)
