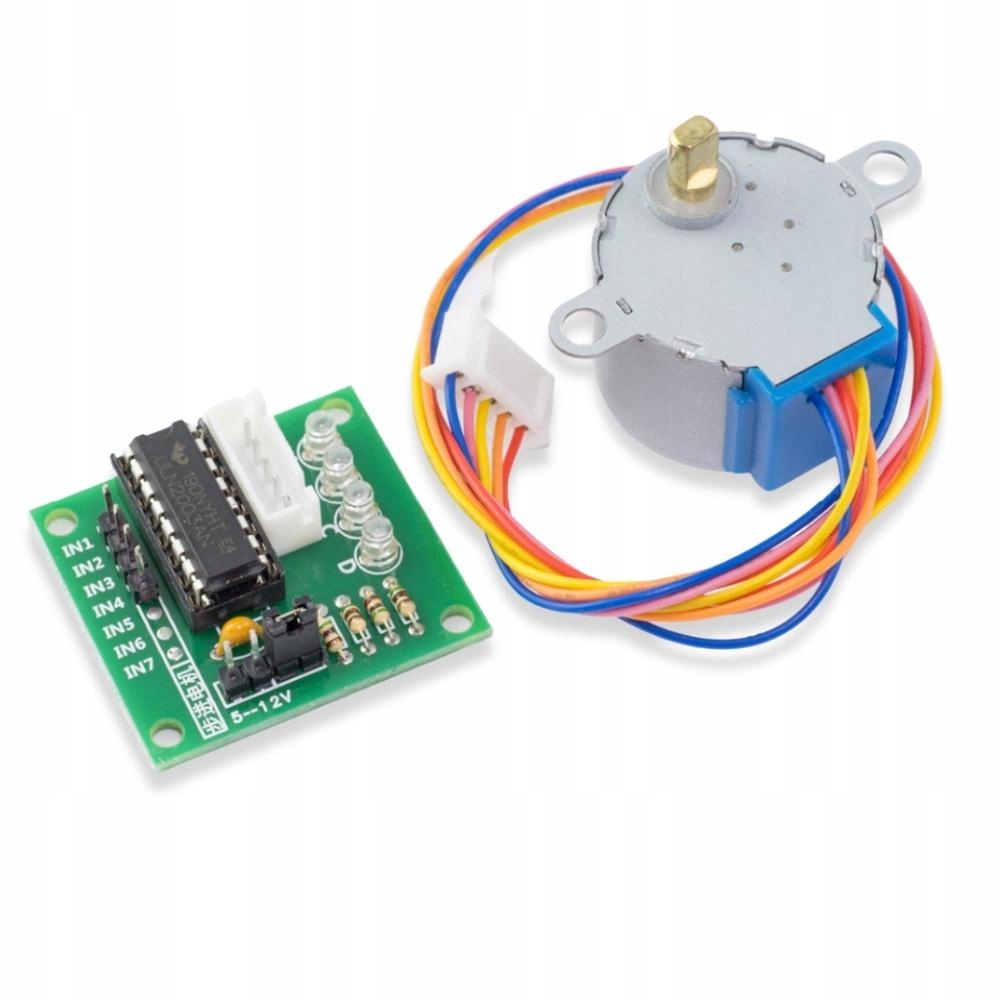

Silnik krokowy 28BYJ-48 + ULN2003 Arduino 5V

Popularny silnik krokowy 28BYJ-48 ze wbudowaną przekładnią o przełożeniu 1:64.

Niska cena sprawia, że jest on dostępny dla każdego, kto chce rozpocząć swoją przygodę z automatyką i robotyką.

W zestawie dołączony jest dedykowany sterownik na układzie ULN2003, dzięki czemu obsługa silnika sprowadza się do minimum.

Dedykowane biblioteki Arduino Stepper ułatwiają start: https://www.arduino.cc/en/Reference/Stepper

Silnik razem ze sterownikiem może być zasilany napięciem 5V, czyli takim jak jest w Arduino.

Zastosowanie:

• Urządzenia CNC
• Drukarki 3D
• Manipulatory
• Roboty

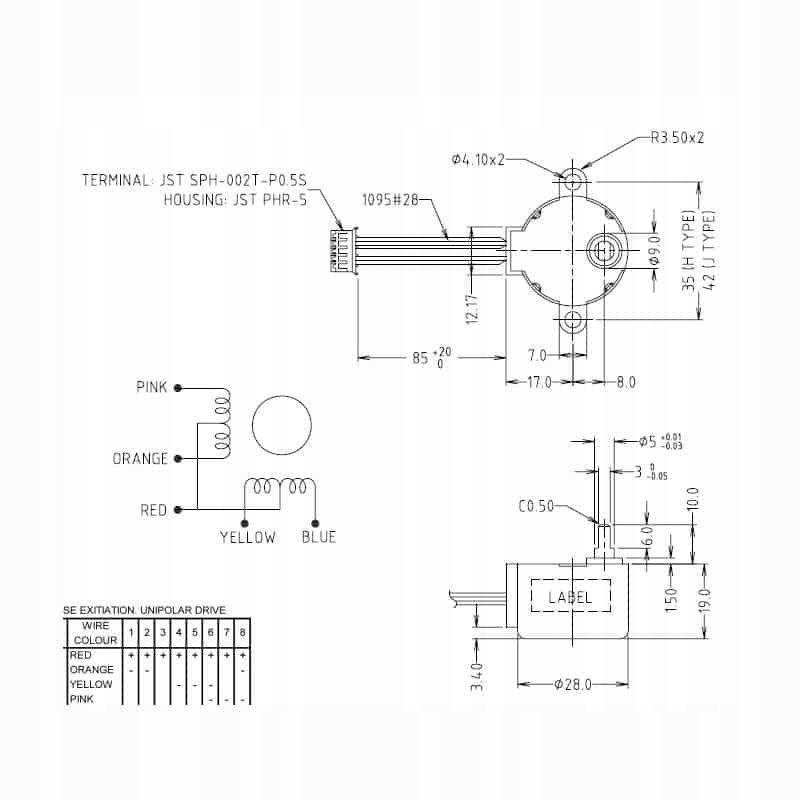

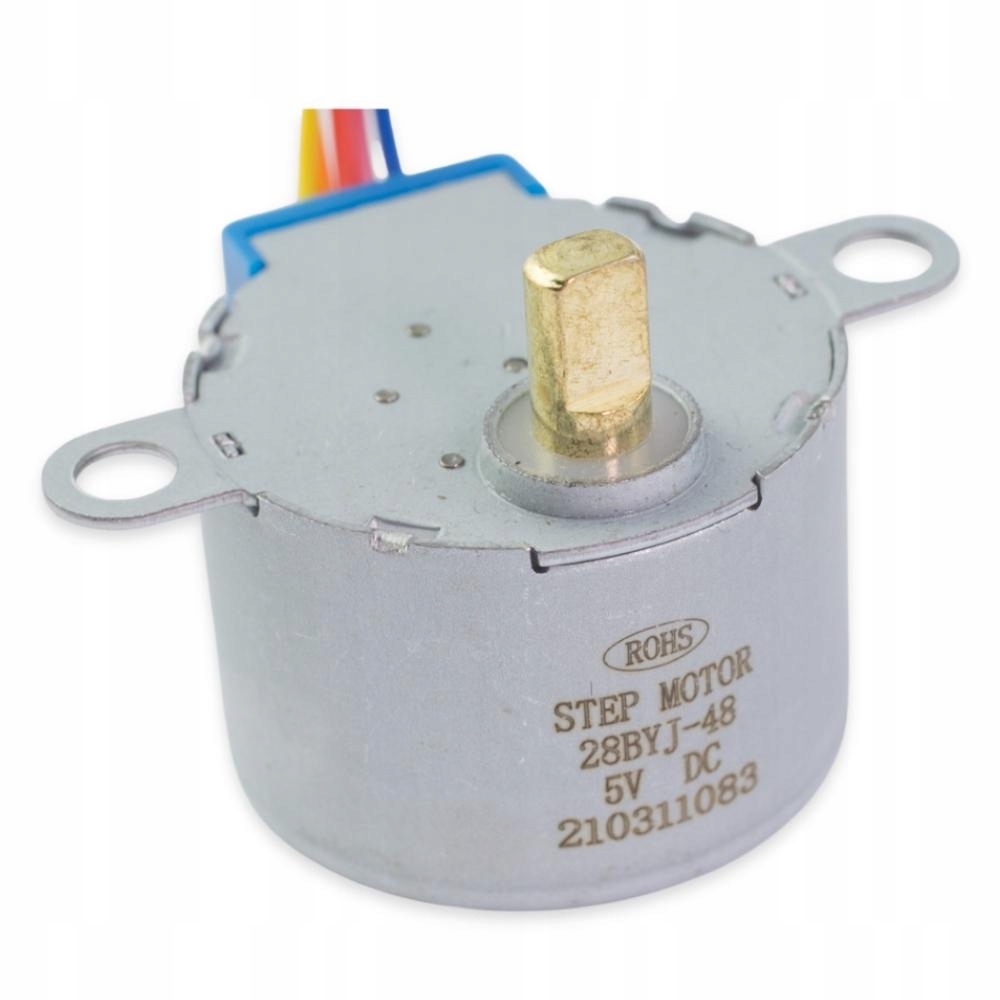

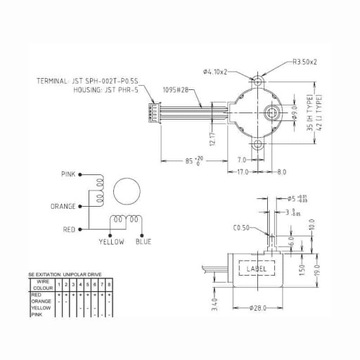

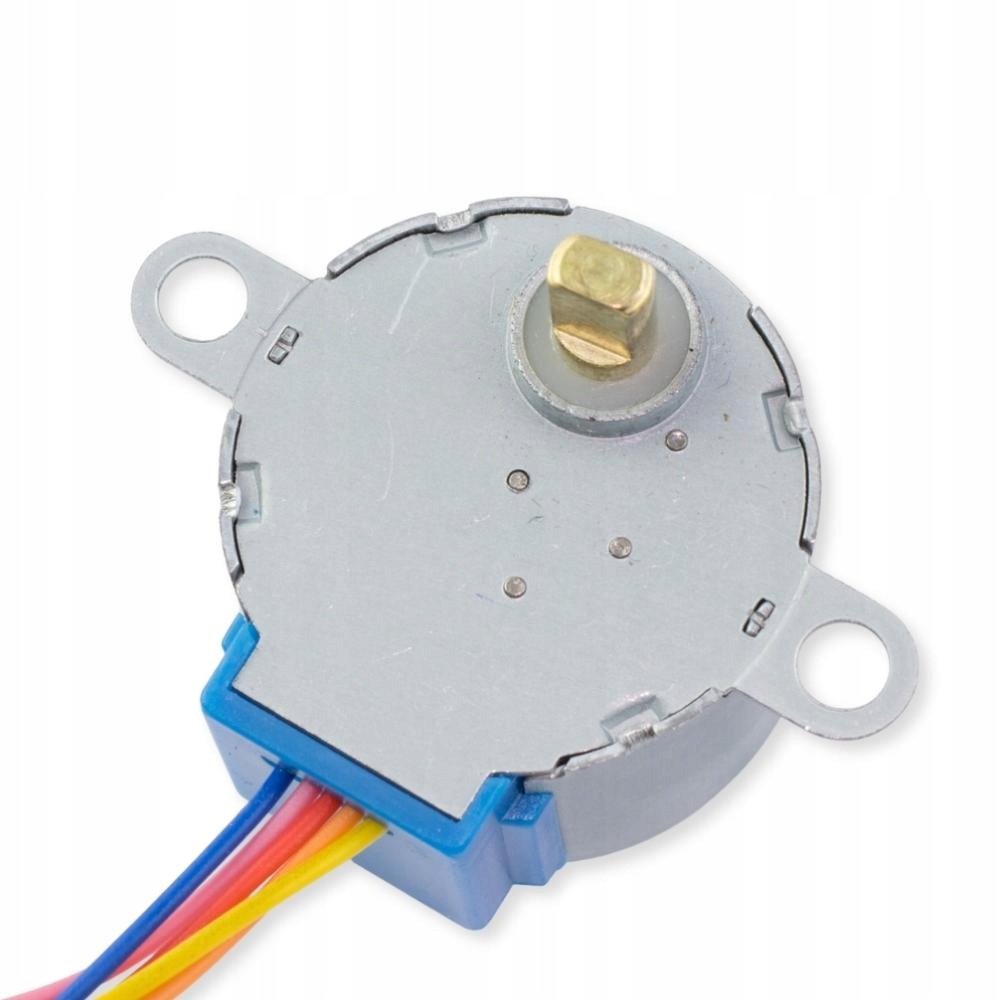

Specyfikacja silnika 28BYJ-48:

• Napięcie zasilania: 5 V
• Liczba faz: 4 fazy
• Przełożenie przekładni: 1:64
• Moment trzymający na wyjściu przekładni: 0,3 kg*cm (0x03 Nm)
• Pobór prądu na cewkę: 100 mA
• Rezystancja cewki: 50 Ω
• 5 przewodowy
• Masa: 35 g
• Średnica wału: 5mm ze ścięciami
• Rozstaw otworów montażowych: 35 g
• Wymiary: ∅28 x 19 mm (bez wału)
• Złącze XH-05 pasujące do sterownika ULN2003

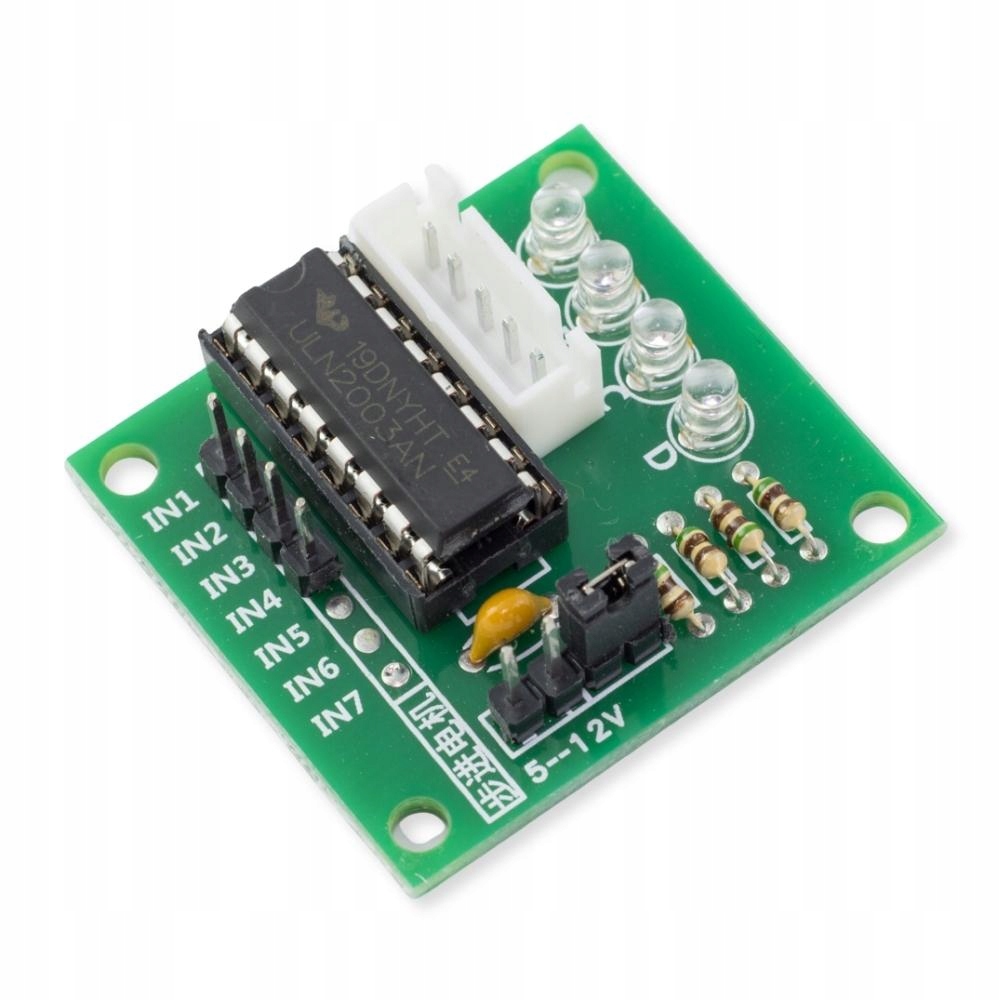

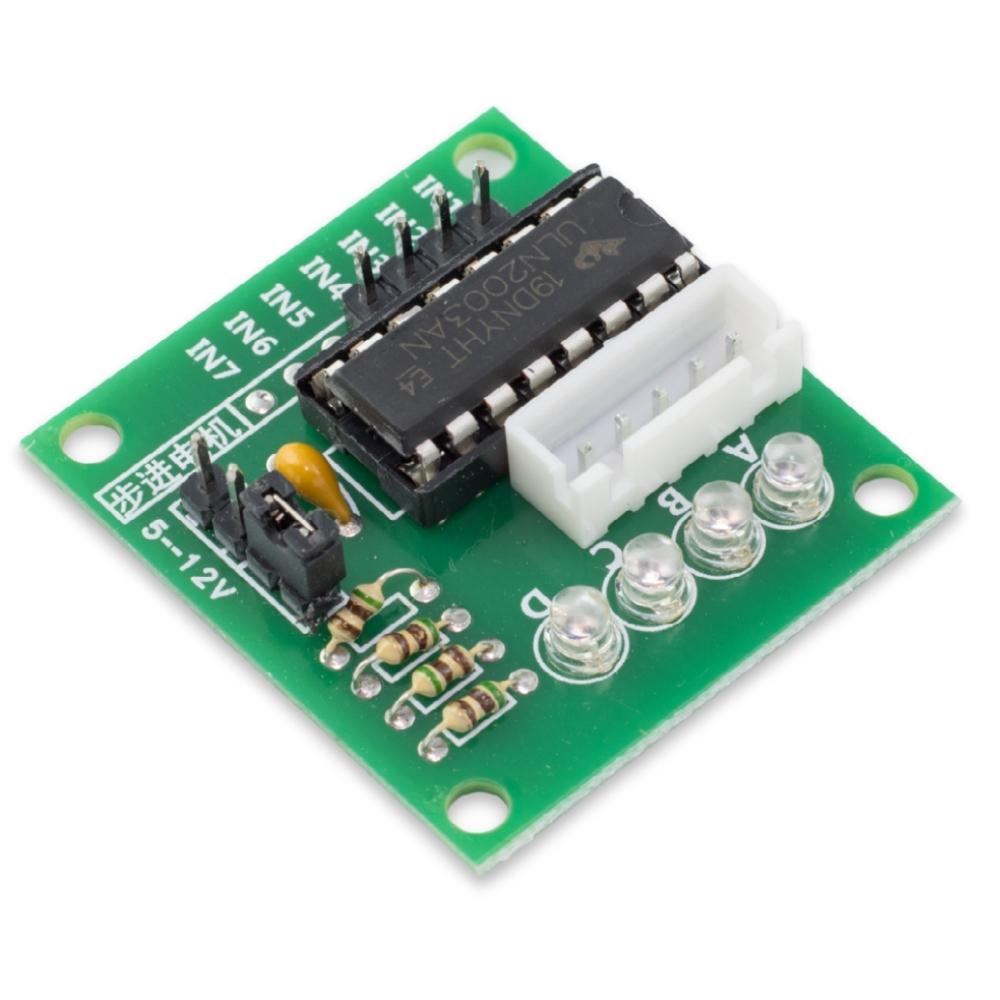

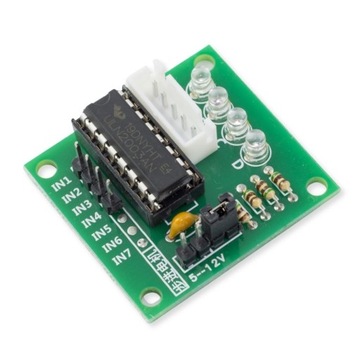

Specyfikacja sterownika ULN2003:

• Układ sterownika: ULN2003
• Napięcie zasilania: 5 - 12 V
• Napięcie sygnałów logicznych: 5 V
• Maksymalny prąd wyjściowy: 500 mA
• Prąd zasilania układu: 10 mA
• Maksymalna moc strat: 5 W
• Złącze dostosowane do silnika 28BYJ-48
• Sygnalizacja działania kroku: Diody LED
• Wymiary: 40 x 23 mm
