Illbruck TP654 TRIO 77/10-25 8м удлинительная лента

Illbruck TP654 TRIO 77/10-25 8m taśma rozprężna

UWAGA - Taśma w rzeczywistości rozpręża się ok czterokrotnie bardziej niż szerokość fugi do jakiej jest przewidziana, co oznacza, że np taśma do fugi 10-20 (tak jak w tej aukcji) rozpręży się do ok 6-8cm.

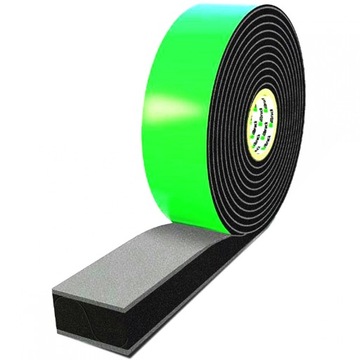

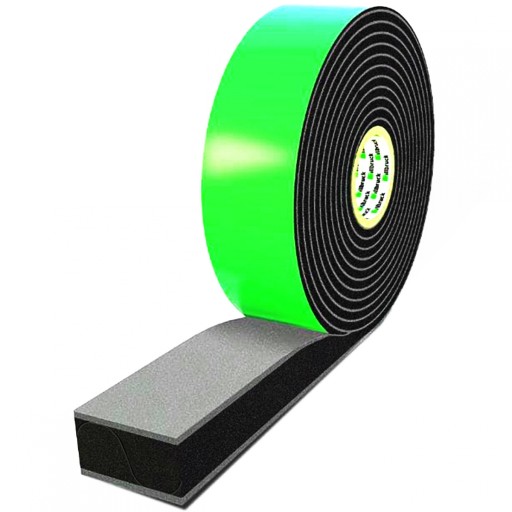

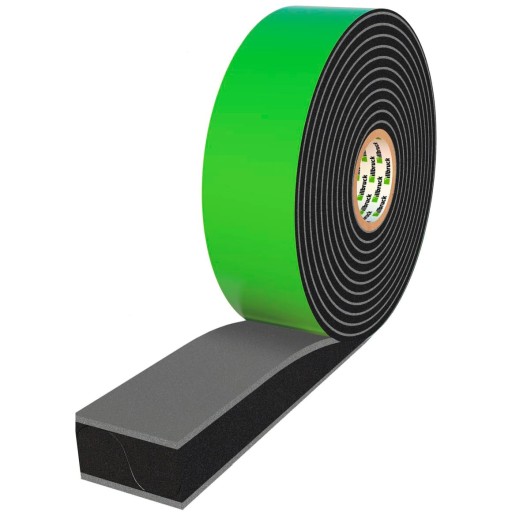

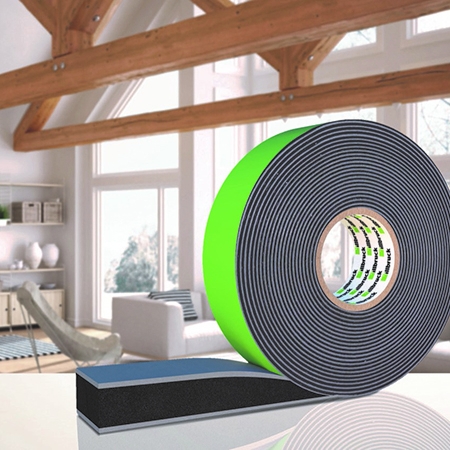

Hybydowa, wielofunkcyjna, aktywna taśma rozprężna. Trzy warstwy uszczelnienia złącza okiennego w jednym produkcie.

Aplikacja

Ta wielofunkcyjna, hybrydowa taśma rozprężna, stosowana jest do uszczelniania okien i drzwi jako ochrona połączenia przed zacinającym deszczem, zapewniąc przy tym wysoki stopień izolacji powietrznej, termicznej i akustycznej. Zapewnia przy tym wysoki stopień szczelności na powietrze, izolacji cieplnej i akustycznej. TP654 illmod TRIO 1050 spełnia wymogi klasy szczelności dla domów pasywnych.

Zalety:

• Szczelność na zacinający deszcz do 1050Pa
• Montaż bez pomyłek - brak określonych specyfikacją stron montażu wewnątrz i na zewnątrz - dzięki membranie o zmiennej wartości współczynnika Sd
• Nawet do 90% dłuższy nawój na rolkach
• Pewny (szczelny) montaż ramy okiennej do ściany dzięki 3-warstwowej strukturze pianki
• Szersze zakresy stosowania – tylko dwa rozmiary pokrywające zakres szerokości złącza od 6 do 30 mm
• Spełnia wymogi wytycznych montażu RAL
• Unikalna geometria taśmy została zgłoszona do opatentowania
• Gwarancja funkcjonalności i3 z 10-letnią gwarancją

Przygotowanie

Przy temperaturach powyżej 20°C taśmę należy przechowywać w chłodnym miejscu na placu budowy. Przy temperaturach poniżej 8°C taśmę należy przechowywać w miarę możliwości w temperaturze pokojowej na budowie. Wysokie temperatury przyśpieszają rozprężanie, a niższe opóźniają je. Dokładnie oczyścić ościeżnicę z pyłu budowlanego i resztek zaprawy. W obszarze uszczelnienia boki spoiny muszą być gładkie (bez uskoków). W razie potrzeby fugi kamienne w murze należy wykończyć zaprawą i wykonać gładki tynk. Oczyść bok ramy.

Przetwarzanie

• Po ustaleniu głębokości i szerokości spoiny należy dobrać wymiar taśmy zgodnie z tabelą wymiarów.
• Odetnij nadmiernie ściśnięty kawałek początkowy, ok. 2 cm i przyklej taśmę samoprzylepną (patrz ilustracja 1).
• Na dolną uszczelkę pod połączeniem parapetu zalecana jest folia okienna illbruck Duo.

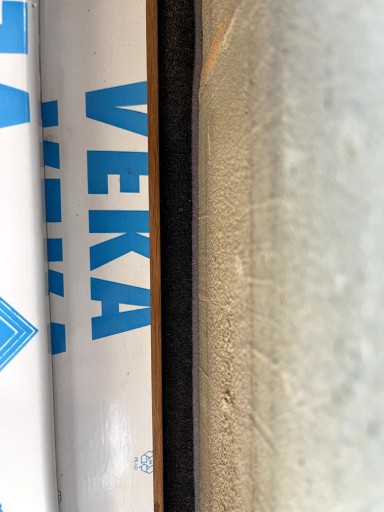

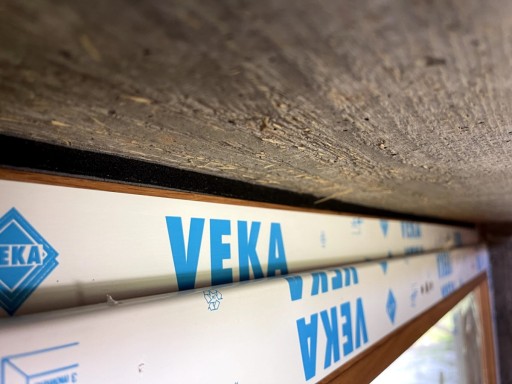

• Przed zamontowaniem okna należy przykleić TP654 i umieścić ją razem z oknem w ościeży.
• Przejście do uszczelnienia bocznego musi być przez cały czas hermetyczne/szczelne, osłonięte przed oddziaływaniem intensywnego deszczu.
• W narożnikach należy połączyć ko ń ce taśmy na styk (patrz ilustracja 2). W razie potrzeby zalecamy uszczelnienie narożników i naszymi masami uszczelniającymi np. SP525 lub powłoką SP925..
• Mocowanie okna montażem dystansowym. W tym celu można użyć śrub ramowych lub kołków montażowych odpowiednich do montażu dystansowego.
• Jeśli konieczne jest zakotwowanie okna, jak jest to wymagane w przypadku okien z zabezpieczeniem przeciwko włamaniom, SP351 jest zalecany jako płynny klin.
• Taśma wielofunkcyjna powinna być tak dobrana do profilu okiennego, aby była zbliżona do niego szerokością, lecz nie wystawała po naklejeniu poza profil (szerokość taśmy była mniejsza min. 2mm od szerokości profilu okna)..
• Przy podwójnym użyciu taśmy może wystąpić nierównomierne rozprężanie taśm.
• Podczas obróbki należy się upewnić, że taśma w stanie rozprężenia nie była narażona na opady atmosferyczne, a następnie skompresowana w złączu w stanie zawilgocenia.

Środki ostrożności dotyczące bezpieczeństwa i ochrony zdrowia

Karty charakterystyki można znaleźć pod adresem www.illbruck.com

Opis

TP654 to zaimpregnowana, wstępnie skompresowana, wielofunkcyjna taśma uszczelniająca, która bazuje na dwóch nowych technologiach:

1. 3-warstwowa struktura pianki: szara pianka jest hermetyczną pianką o drobnych komórkach, która zapewnia w 100% pewne i szczelne połączenie ramy okiennej ze ścianą. Czarna pianka rozpręża się powoli, co pozwala na swobodne osadzenie okna w otworze okiennym..
2. Aktywna membrana w kształcie fali, która łączy szarą i czarną strefę piankową od góry do dołu. Obie te technologie sprawiają, że taśma TP654 jest odporna na oddziaływanie zacinającego deszczu do 1050 Pa i szczelności na powietrze, ponad dwukrotnie większej niż wymagana.

Proszę zauważyć

Innowacyjna, wielowarstwowa struktura taśmy TP654 z impregnowaną pianką oraz drobnokomórkową szarą powierzchnią stykową sprawiają, że spoina jest odporna na oddzialywanie intensywnego deszczu  do 1050 Pa - i tym samym przewyższa wymagania normy DIN 18542: 2020-4 MF 1 o 75% (tylko dla zakresów szerokości 6-15 & 10-25mm).

Dzięki zgłoszonej do opatentowania geometrii taśmy TP654 jest ona o 100% bardziej szczelna niż wymaga tego norma DIN18542, lecz tylko dla zakresów szerokości 6-15 & 10-25mm.

Szare powierzchnie stykowe tworzą wyjątkową warstwę szczelności, która rozciąga się na całej głębokości konstrukcyjnej, co w połączeniu ze zintegrowaną membraną falistą gwarantuje szczególnie wysoki poziom szczelności.

TP654 gwarantuje optymalny potencjał suszenia dzięki właściwościom dyfuzji pary o zmiennej współczynniku wilgotności. Zintegrowana w taśmie membrana o zmiennej wilgotności tworzy w zależności od zaistnialej sytuacji, ilości nagromadzonej pary wodnej pewnego rodzaju pochylnię co zapobiega jej gromadzeniu się. Jeśli przy jednej z falii membrany występuje zwiększona wilgotność, wówczas opór pary zmniejsza się w tym miejscu, a wilgoć jest usuwana na odpowiednią stronę pod wpływem ciśnienia pary wodnej. Oznacza to, że złącze pozostaje suche, izoluje termicznie i funkcjonuje przez cały rok - jak pokazano na rysunkach 1, 2 i 3 (obliczenia i symulacja przez WINISO®)

Dzięki piance otwartej na dyfuzję pary na zewnątrz i zintegrowanej, zmiennej pod względem wilgotności membranie w kształcie fali, zasada RAL oraz nowa norma DIN 18542: 2020-04 są spełnione.

Techniczna karta produktu

Właściwości Norma Klasyfikacja

Klasa materiału budowlanego DIN 4102 B1 (trudnozapalny)

Grupa zużycia DIN 18542 MF 1 (Zastosowanie 6-15 & 10-25)

Zabezpieczenie przed deszczem DIN EN 1027 1050 Pa (dla zakresów 6-15 & 10-25, pozostałe 600Pa)

Przepuszczalność powietrza DIN EN 12114 < 0,05 m3/[h ·m· (daPa)n] ( dla zakresów 6-15 & 10-25, pozostałe a < 0,1)

Przewodność cieplna DIN 52612 λ = 0,045 W/m/K Szer. ramy okiennej   Współczynnik U : 60mm                       0,75 W/(m²K) 70mm                       0,64 W/(m²K) 80mm                       0,56 W/(m²K)

Dźwiękoszczelność DIN EN ISO 717-1 bis zu 60 dB

Sd Wartość DIN EN ISO 12572 < 0,5 m Zmienna wartość Sd

Odporność na promieniowanie UV DIN 18542 stała wartość dla zakresów szerokości 1 miesiąc rozszerzonych zakresów szerokości 6-20 & 10-30

Test emisji EC1+

Odporność termiczna -30°C bis +80°C

Temperatura przechowywania Rolki należy przechowywać poziomo w oryginalnym opakowaniu w temperaturze od +1°C do +20°C w suchych warunkach i chronić przed bezpośrednim działaniem promieni słonecznych.

Kompatybilność z konwencjonalnymi materiałami budowlanymi DIN 18542 - zgodne - dla produktów z rozpuszczalnikami lub plastyfikatorami przeprowadzić test kompatybilności

Czas przechowywania 12 miesięcy
