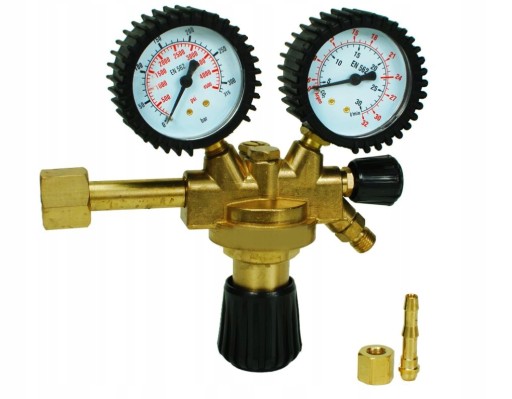

РЕГУЛЯТОР ГАЗА АРГОН /CO2 СЕРИЯ 100 PROFI MIG/MAG

JEDNOSTOPNIOWY REDUKTOR BUTLOWY DWUZAWOROWY

przeznaczenie: spawanie metodą MIG i TIG

Reduktor butlowy jednostopniowy to reduktor bezdźwigniowy o zmiennej regulacji ciśnienia wylotowego.

Reduktor ten umożliwia obniżenie ciśnienia gazów pobieranych z butli do żądanego ciśnienia roboczego oraz zapewnia samoczynne utrzymanie go na możliwie stałym poziomie - niezależnie od zmian ciśnienia wlotowego.

Reduktor wyposażony jest w zawór bezpieczeństwa, który przy wzroście ciśnienia wylotowego ponad dopuszczalne wartości - wypuszcza nadmiar gazu.

Zawór redukcyjny przeznaczony jest  do gazów sprężonych lub do gazów pod ciśnieniem rozpuszczonych w butlach ciśnieniowych o ciśnieniu napełnienia wynoszącym maksymalnie 200 barów a także do gazów skraplanych.

DANE TECHNICZNE

• Rodzaj gazu: Dwutlenek węgla / argon / mieszanka
• Znamionowe ciśnienie wlotowe: 20MPa
• Zakres ciśnień wylotowych: 0,5-10 bar
• Znamionowa przepustowość: 15m3/h
• Układ: pionowy
• Gwint na wlocie: W21,8x1/14
• Gwint nakrętki na wylocie: G 1/4
• Króciec wylotowy (średnica): 6,3 mm

ZALETY:

• zegary zabezpieczone gumową osłoną,
• utrzymuje ciśnienie bez względu na ilość gazu w butli,
• wymienny króciec.

Rysunek techniczny:

1. Zawór odcinający butli
2. Przyłącze wejściowe z nakrętką lub jarzmem
3. Manometr wysokociśnieniowy
4. Manometr niskociśnieniowy (roboczy) lub rotametr
5. Śruba regulacyjna
6. Zaworek odcinający
7. Przyłącze do węża
8. Zawór bezpieczeństwa
9. Nakrętka

W komplecie:

• Uszczelka
• Wtyk
• Nakrętka
• Instrukcja obsługi

Zaworu redukcyjnego nie można stosować:

• Do gazów w stanie ciekłym
• Przy temperaturze otoczenia poniżej -30°C i powyżej +60°C
• Do gazów powodujących korozję jakimi są etyloamina, dwumetyloamina, amoniak itp.
