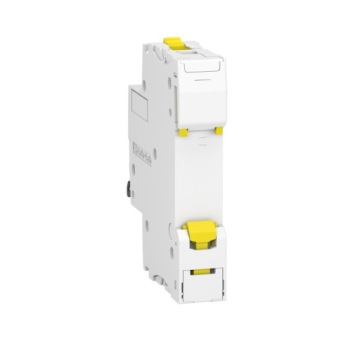

ПРЕДОХРАНИТЕЛЬ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ B16A 1P iC60N ACTI9 SCHNEIDER A9F03116

Schneider Electric Wyłącznik nadprądowy serii iC60N, o numerze referencji A9F03116

• 1-biegunowy
• prąd znamionowy - 16A
• charakterystyka B
• wytrzymałość zwarciowa 6kA
• zapewnia ochronę przed zwarciami i przeciążeniami
• możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach
• optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony
• wskaźnik Visi Safe sprawia, że obwód odpływowy jest zawsze chroniony, sygnalizuje bezpieczny stan styków
• możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej
• zdejmowanie z szyny DIN bez użycia narzędzi

Parametry podstawowe

• [In] prąd znamionowy: 16 A
• charakterystyka: B
• funkcja izolacyjna: tak zgodnie z EN 60898-1
• funkcja izolacyjna: tak zgodnie z EN 60947-2
• funkcja izolacyjna: tak zgodnie z IEC 60898-1
• funkcja izolacyjna: tak zgodnie z IEC 60947-2
• Gama produktów: iC60
• gama produktów: Acti 9
• ilość zabezpieczonych biegunów: 1
• Kategoria użytkowania: kategoria A zgodnie z EN 60898-1
• Kategoria użytkowania: kategoria A zgodnie z IEC 60898-1
• Nazwa produktu: Acti 9 iC60
• Normy: IEC 60898-1
• Normy: EN 60947-2
• Normy: IEC 60947-2
• Normy: EN 60898-1
• Opis biegunów: 1P
• rodzaj sieci: prąd stały (DC)
• rodzaj sieci: prąd przemienny (AC)
• skrócona nazwa urządzenia: iC60N
• symbol zdolności wyłączania: N
• technologia wyzwalacza: termomagnetyczny
• Typ produktu lub komponentu : wyłącznik nadprądowy
• zastosowanie urządzenia: dystrybucja
• zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
• zdolność wyłączania: 10 kA Icu w 60...72 V prąd stały (DC) zgodnie z EN/IEC 60947-2
• zdolność wyłączania: 15 kA Icu w 12...60 V prąd stały (DC) zgodnie z EN/IEC 60947-2
• zdolność wyłączania: 10 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2
• zdolność wyłączania: 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2
• zdolność wyłączania: 20 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2

Wyłączniki iC60N z podwójnymi zaciskami firmy Schnieder Electric spełniają zarówno normy budowlane jak i przemysłowe. Dzięki temu swoje zastosowanie znajdują w budynkach mieszkalnych oraz przeznaczenia publicznego. Ich niewątpliwą zaletą jest system VisiTrip, czyli znajdujące się na froncie dwa wskaźniki:

• wyzwolenia - który kolorem czerwonym sygnalizuje wyzwolenie na skutek zakłócenia
• wskaźnik zmiany styków - widoczny zielony pasek gwarantuję fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwie.

Wyposażenie wyłączników w podwójne zatrzaski pozwala na usunięcie ich z szyny sztyftowej bez użycia narzędzi. Bardzo dużą zaletą tej serii jest szeroka gama urządzeń. Wyłączniki iC60N/H są dostępne w wersjach 1P, 2P, 3P, 4P w charakterystykach B,C, D do 63A.

Budowa:

1. Izolowane zaciski IP20

2. Duże pole na oznacznik obwodu

3. Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej

4. Wskaźnik stanu styków

• Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2.
• Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem

5. Okienko wskaźnika wyzwolenia. Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie

6. Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

VisiSafe

Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków.

VisiTrip

VisiTrip minimalizuje przestoje i skraca czas napraw. Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów

Szczególne cechy ochronne:

• Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV
• Gwarancja dłuższej pracy sprzętu pomimo warunków przepięciowych
• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń
• Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach
• Napięcie znamionowe izolacji: 500 V
• Pełne bezpieczeństwo osoby manewrującej dźwignią napędową.

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
