EMIF01-5250SC5 Фильтр EMI ESD SOT23-5 STM

EMIF01-5250SC5

Filtr EMI z zabezpieczeniem ESD - zestaw 10 szt.

• producent: STMicroelectronics

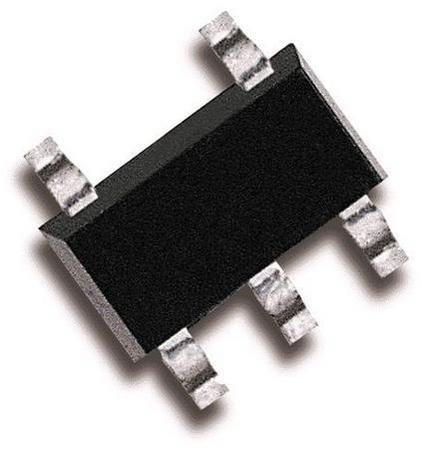

• obudowa: SOT23-5L (SC-59A)
• marking: EM12
• opakowanie: taśma

• GŁÓWNE ZASTOSOWANIA

  Jeżeli wymagane jest filtrowanie EMI w urządzeniach wrażliwych na ESD:

  - Telefony komórkowe: telefony i akcesoria

  - Łączność radiowa

• OPIS

  EMIF01-5250SC5 jest wysoce zintegrowanym filtrem T przeznaczonym do tłumienia zakłóceń EMI/RFI na portach I/O w telefonach komórkowych lub urządzeniach łączności radiowej.

  Filtr ten zawiera obwód ochrony przed ESD, który zapobiega zniszczeniu urządzenia poddanego działaniu ESD.

  Kompleksowy układ filtra EMIF01-5250SC5 umożliwia elastyczność projektowania płytek wysokiej gęstości.

• CECHY

  - Funkcje T-filtrowania dla 2 przewodów.

  - Ochrona ESD 15 kV (wyładowania powietrzne) według IEC61000-4-2.

  - Napięcie przebicia: VBR = 6 V min.

  - Niski prąd upływu <1 mA.

• KORZYŚCI

  - Tłumienie szumów EMI/RFI.

  - Zwiększona ochrona ESD: IEC1000-4-2 poziom 4

  - Jeden z najmniejszych dostępnych układów zabezpieczeń

  - Wysoka elastyczność w projektowaniu płytek wysokiej gęstości

• Jest zgodny z następującymi normami:

  IEC61000-4-2     5kV (wyładowania powietrzne)

  8kV (wyładowania kontaktowe)
