SONEL Индикатор напряжения 2-полюсный тестер

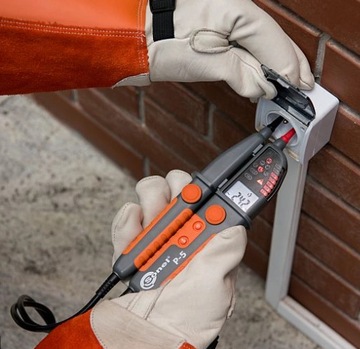

Dwubiegunowy wskaźnik napięcia SonelP-5

Sonel WMGBP5

✔️ Niezawodny, wyjątkowo wytrzymałyi bezpiecznydwubiegunowytester, który umożliwiają kontrolę napięcia, ciągłości obwodu i kolejność faz.

✔️ Ergonomiczny kształt pozwala na obsługę urządzenia za pomocą jednej ręki podczas badań napięcia w standardowych gniazdach elektrycznych.

✔️ Obudowa urządzenia została zaprojektowana w taki sposób, aby umożliwić pracę w trudnych warunkach przemysłowych.

✔️ Zaawansowana technologia, bezpieczeństwo na wysokim poziomie oraz prostota użycia.

Zestaw zawiera:

• 1 szt. Dwubiegunowy wskaźnik napięcia SonelP-5
• 4 szt. Końcówka nakręcana Ø4 mm komplet
• 2 szt. Końcówki nakładane ograniczniki 4 mm
• 2 szt. Baterie alkaliczne AAA / LR03

Kluczowe funkcje i atrybuty:

✔️  Automatyczny pomiar napięcia przemiennego i stałego do 1000 V

✔️Wskazania optyczne za pomocą linijki diodowej oraz dodatkowo wyświetlacza LCD

✔️ Wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 V AC i 120 V DC

✔️ Testowanie zadziałania RCD za pomocą dodatkowego obciążenia

✔️ Wskazania ciągłości, automatycznie po podłączeniu do obiektu

✔️ Dwubiegunowy test kierunku wirowania faz

✔️ Możliwość zatrzymania wyniku pomiarowego dzięki funkcji HOLD

✔️Wzmocniona dwukomponentowa obudowazapobiegająca uszkodzeniom mechanicznym i upadkom

✔️Wbudowana latarka i podświetlany wyświetlacz do pomiarów przy niedostatecznym oświetleniu

✔️ Bezpieczeństwo dzięki kategorii pomiarowej CAT IV 600 V i CAT III 1000V

Interfejs:

1. Pojemnik ochronny końcówek sond pomiarowych

2. Sonda pomiarowa L1/-

3. Sonda pomiarowa L2/+

4. Końcówki sond L1 i L2

5. Kontrolka obecności napięcia przemiennego

6. Kontrolki polaryzacji napięcia stałego

7. Kontrolki zgodności faz:

• faza zgodna
• faza odwrotna

8. Kontrolki funkcyjne

• Wskaźnik ciągłości (R < 400 k)
• Test diody

9.Kontrolka testu RCD

10. Przycisk wyzwalania testu RCD sondy L1

11. Przycisk wyzwalania testu RCD sondy L2

12. Dioda LED oświetlająca punkt pomiarowy

13. Linijka diodowa

• Wskazanie przybliżonej wartości napięcia

14. Kontrolka:

• stanu baterii
• pomiaru rezystancji

15. Sygnalizacja napięcia niebezpiecznego (>50 V AC lub 120 V DC)

16. Wyświetlacz LCD z odczytem oraz symbolami

17. Przycisk funkcyjny:

• Oświetlenia punktu pomiarowego i podświetlenia ekranu (nacisnąć krótko)
• Włączenie trybu uzgadniania faz (nacisnąć i przytrzymać przez 2 s)

18. Przycisk HOLD

• Zatrzymanie odczytu na wyświetlaczu (nacisnąć krótko)
• Powrót do pomiaru ciągłego (nacisnąć krótko)
• Włączenie pomiaru rezystancji (nacisnąć długo (2 s))

Wyświetlacz:

1. Pole odczytowe

2. Odczyt zatrzymany na ekranie (funkcja HOLD)

3. Kolejność faz zgodna

4. Kolejność faz odwrotna

5. Niski poziom naładowania baterii

6. Jednostki wyświetlanych wielkości

Specyfikacja techniczna:

OGÓLNE

 🔧 Wymiary: 275 x 82 x 36 mm

 🔧Zasilanie miernika: 2 x LR03 AAA 1,5 V (zalecane ogniwa alkaliczne)

 🔧Zakres częstotliwości pracy: 16-400 Hz

SZCZEGÓŁOWE

 🔧 Test ciągłości: sygnał świetlny i dźwiękowy dla: R ≤ 400 kΩ

 🔧 Zakres pomiaru rezystancji: 1-1999 Ω

 🔧 Impedancja wejściowa: ok. 300 kΩ

 🔧 Zakres testera kolejności faz:100-1000 V

 🔧 Minimalne napięcie włączenia: ±6 V AC/DC

 🔧 Czas do automatycznego wyłączenia: 10 s / 30 s (tryb HOLD)

 🔧 Wyświetlacz LCD:3½ cyfr, odczyt 1999 ze wskaźnikami funkcji

NORMY

 🔧 Kompatybilność elektromagnetyczna wg wymagań norm: PN-EN 61326-1, PN-EN 61326-2-2

 🔧 Zgodność z wymaganiami norm: PN-EN 61010-1, PN-EN 61243-3

 🔧 Stopień ochr. obudowy wg: PN-EN 60529 IP65

 🔧 Rodzaj izolacji wg: PN-EN 61010-1 podwójna, klasa II

Tabela porównawcza wskaźników napięcia serii P

Znaczenie symboli w tabelce obok

• 1-podświetlany wyświetlacz LCD
• 2-test ciągłości obwodu
• 3-test zadziałania RCD 10 mA / 30 mA
• 4-wbudowana latarka
• 5-jednobiegunowy wskaźnik fazy
• 6-dwubiegunowy wskaźnik wirowania faz
• 7-stopień ochrony IP65
• 8-pomiar rezystancji
• 9-funkcja zatrzymania wskazań
• 10-identyfikacja faz
