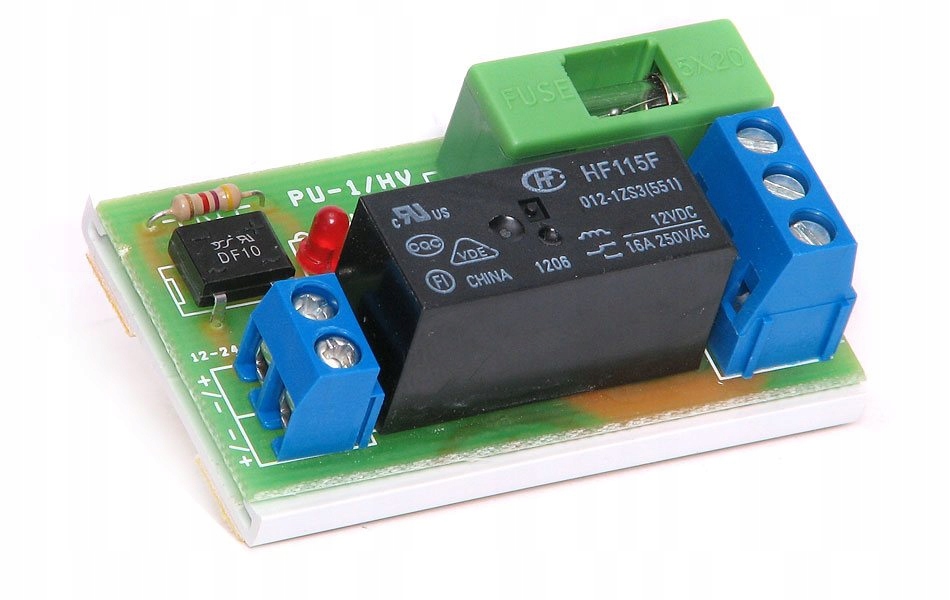

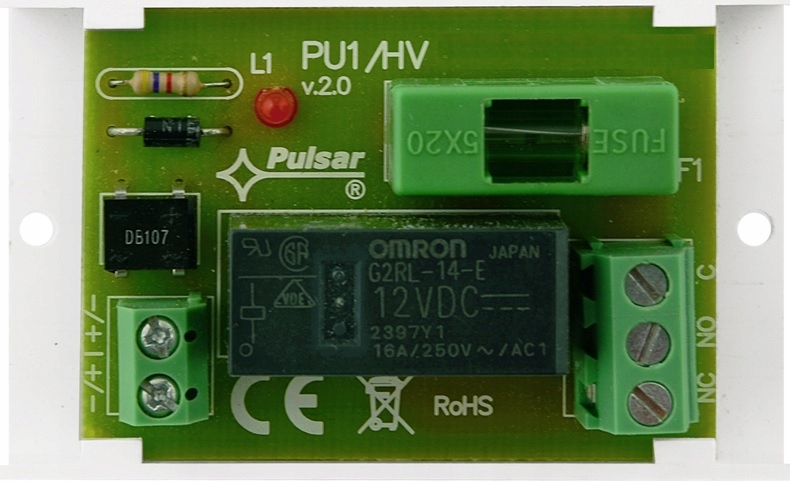

AWZ514 Релейный модуль PU1/HV 250 В переменного тока, 6 А Pulsar

Moduł przekaźnikowy AWZ 514 PU 1 HV firmy PULSAR przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

Parametry techniczne

• Napięcie cewki przekaźnika 10÷16V DC/AC (-/+5%),
• Prąd sterowania cewki 33mA@12VDC
• Rezystancja cewki 360 OHM (-/+10%)
• Moc cewki 400mW
• Ilość przekaźników 1
• Napięcie styków przekaźnika 30VDC / 250VAC max.
• Prąd styków przekaźnika 6A max.
• Styki przekaźnika C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12)
• Czas załączenia/wyłączenia 15ms/8ms (-/+5%)
• Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
• Obudowa brak, konstrukcja typu “open-frame”, IP00

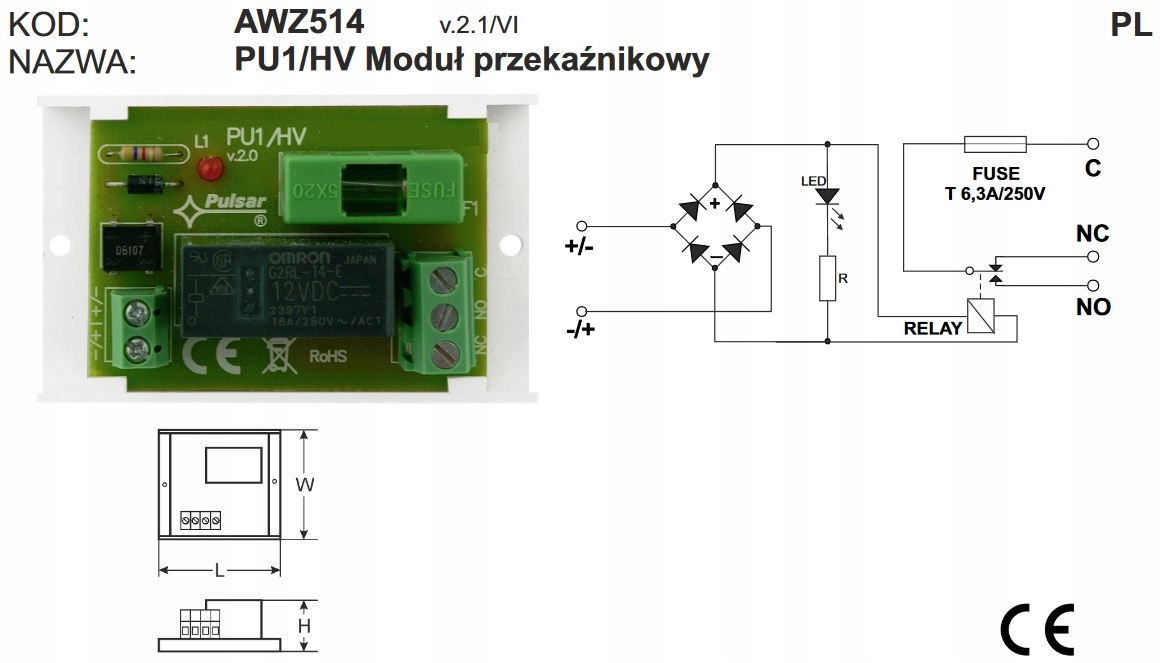

• Wymiary W=70, L=43, H=23 [mm, +/-2]
• Waga netto/brutto 0,04 / 0,06 [kg]
• Montaż taśma montażowa lub wkręt montażowy x 2
• CE, RoHS,
