Паяльная станция HOTAIR WEP 706 + платформа для печатной платы 628-IV

Stacja lutownicza WEP 706 to 2w1 hotair + grotówka z systemem Twin Turbo

+Platforma naprawcza z 2 uchwytami do płyt PCB

+Dodatki

• Czytelne 2 wyświetlaczami LED
• Nadmuch generowany w technologii: Twin Turbo
• Moc przepływu powietrza: ≤168L/min
• Standardowy rozmiar dyszy 22mm. Dostępne około 50 modeli dysz.
• Dostępne około 80 modeli grotów typ 900M.

WEP jest wiodącym producentem lutownic ma ponad 80 modeli lutownic i stacji lutowniczych. Wszystkie dysze mają ten sam standard używany przez wielu producentów. Nasz

SET619

Co w zestawie:

• Stacja lutownicza WEP 706
• Podstawka na odłożenie kolby HotAir
• Kolba lutownicza 907A wraz z grotem (model T-I) - gotowa do pracy
• Podstawka do odłożenia kolby grotowej
• Gąbką do czyszczenia grota
• Kabel zasilający
• Chwytak do podnoszenia układów

Komplet dysz:

• dysza okrągła o średnicy 5 mm
• dysza okrągła o średnicy 7 mm
• dysza okrągła o średnicy 9 mm

+DODATEK

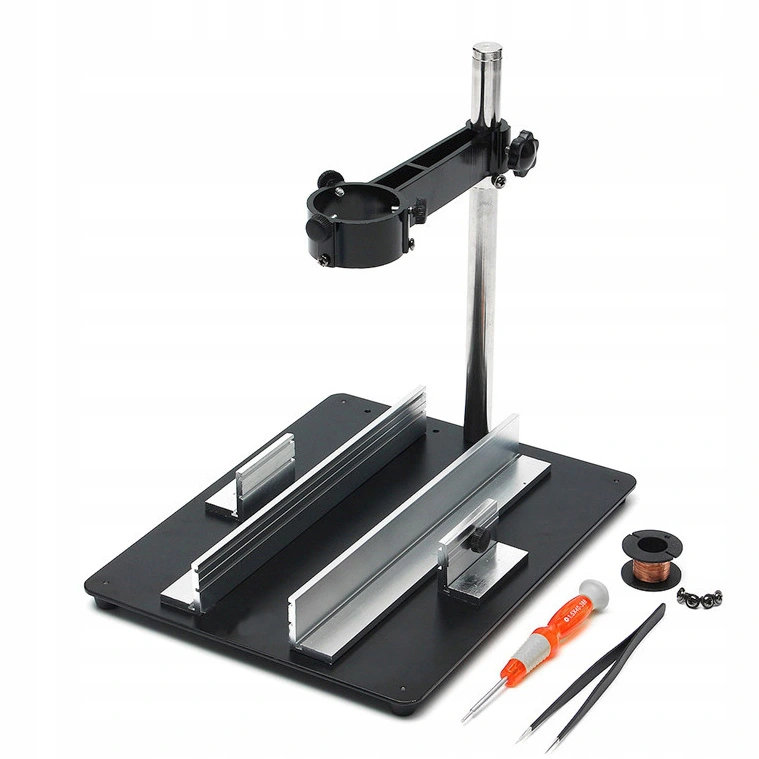

1. Podstawka montażowa platforma 628-IV
2. Statyw do kolby lutowniczej Hotair
3. Pęseta precyzyjna stalowa ostra
4. 2 pary. uchwytów magnetycznych do płyt PCB
5. Drut molibdenowy do naprawy ekranów LCD

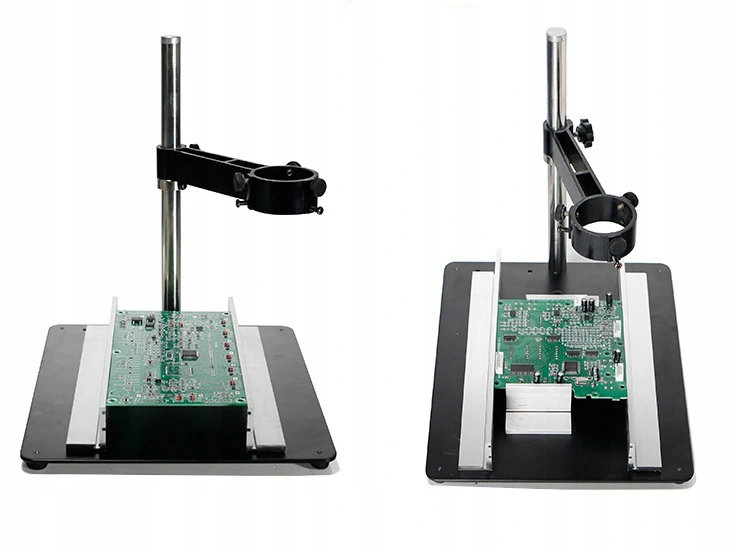

Platforma naprawcza z uchwytem do płyt PCB oraz statywem do kolby Hotair

Podstawka charakteryzuję się dużą stabilnością dzięki zastosowaniu stabilnych gumowych nóżek i łatwością montażu lutowanych płyt

• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt
• Rozmiar podstawy platformy 198 x 250 [mm]
• Wysokość masztu 240 [mm]
• Otwór na kolbę: 40[mm]
• Uchwyt wielofunkcyjny magnetyczny: 50 mm i 220 mm
• Śrubokręt 1.5x40-386

Platforma naprawcza z uchwytem do kolby na gorące powietrze, to precyzyjnie wykonane narzędzie. Uchwyt serwisowy ma za zadanie utrzymywać kolbę gorącego powietrza w zadanej odległości, aby zapobiegać przypadkowemu przegrzaniu układu, jednocześnie ułatwia prace serwisowe - mamy wolne dwie dłonie. Można regulować wysokość położenia kolby gorącego powietrza nad lutowaną płytką PCB oraz jest możliwość regulowania położenia kolby w obrocie 360° wokół własnej osi

Płytki umieszczamy w ruchomych uchwytach magnetycznych.

Stacja lutownicza WEP 706 charakteryzuje się:

• Zasilanie: 230 V
• Zabezpieczenie ESD SAFE
• Możliwość kalibracji
• Wymiary: 255 x 185 x 135 mm (długość x szerokość x wysokość)
• Waga: 3,5 kg

Lutownica Hotair

• Wyświetlacz LED temperatury gorącego powietrza
• Płynna regulacja temperatury gorącego powietrza w zakresie od 100°C-480°C
• Nadmuch w technologii Twin Turbo : ≤168L/min
• Stabilność temperatury: ±1°C
• Długość przewodu kolby: ≥90CM

Lutownica grotowa

• Wyświetlacz LED temperatury grota
• Płynna regulacja temperatury kolby grotowej w zakresie od 200°C-480°C
• System ESDSafe
• Moc szczytowa 60W
• Element grzejny o mocy 45W
• Długość przewodu kolby: ≥100CM
• Stabilność temperatury: ±2°C
• Napięcie wyjściowe: 24V AC
• Rezystancja uziemienia grotówki: <2 ohm
• Potencjał uziemienia grotówki: <2mV

Stacja WEP 706 to stacja lutownicza 2w1 na gorące powietrze, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd. oraz stacja lutownicza grotowa o mocy 60W. Stacja posiada wbudowane dwa wyświetlacze LED informujący o nastawionej temperaturze gorącego powietrza oraz grotówki. Stacja posiada również płynna regulacje siły nadmuchu Hotair, a dzięki technologii Twin Turbo uzyskujemy moc nadmuchu do 168L/min.

Stacja WEP 706 jest zaprojektowana anty statycznie ESD Safe co chroni elementy lutowane przed uszkodzeniem.

Obydwa moduły stacji czyli grotówka i Hotair mogą pracować niezależnie od siebie. Stacja wyposażona jest dodatkowo w system automatycznego chłodzenia po zakończeniu pracy. W efektywny sposób wydłuża to żywotność elementu grzejnego. Dzięki dużej mocy 60W i szybkości nagrzewania stacja grotowa nadaje się obok lutowania ołowiowego do lutowania w technice bezołowiowej (lead free).

• Czytelne wyświetlacze LED
• Wykazuje temperaturę rzeczywistą i nastawioną
• Obie lutownice pracują nie zależnie

Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.

Komplet dysz:

• dysza okrągła o średnicy 5 mm
• dysza okrągła o średnicy 7 mm
• dysza okrągła o średnicy 9 mm

Do lutownicy posiadamy około 50 typów dysz na innych aukcjach

Technologia TWIN TURBO

Moc nadmuchu do 168 L/Minute

Standardowy rozmiar kolby 22mm posiadamy do nich 50 typów dysz.

1. Groty lutownicze z certyfikatem SGS
2. Nakrętka do kolby wytrzymująca wysokie temperatury
3. Wygodna sylikonowa osłona odporna na wysoką temperaturę.
4. Wzmocniona końcówka kolby zapobiegająca powstaniu uszkodzeń.

• Wzmocniony metalowy element grzejny

Płytka kolby wykonana jest w technologii dwustronnej

1. Element grzejny w metalowej osłonce ma podwyższoną odporność na upadek i inne uszkodzenia termiczne. Napięcie 24V i moc 45W zapewnia dużą moc cieplną i ponadprzeciętną szybkość nagrzewania.
2. Dwustronna płyta Na obu stronach występują wysokiej jakości połączenia, dzięki temu rzadko pojawiają się uszkodzone luty to zapewnia wysoką kulturę pracy stacji lutowniczej.
3. Połączenie z uziemieniem
4. Sprężynka antystatyczna stale dociska metalową tubę, zapewniając ciągłe połączenie z uziemieniem

Podstawka do odłożenia kolby grotowej

• Gąbką do czyszczenia grota

Kolba lutownicza 907A wraz z grotem (model T-I)

• Moc szczytowa 60W
• Element grzejny o mocy 45W
• Długość przewodu kolby: ≥100CM
• Napięcie wyjściowe: 24V AC

Do lutownicy posiadamy około 90 typów grotów na innych aukcjach

Praca gorącego powietrza w trybie automat/ręcznym.Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu. Wybierając tryb manualny, kiedy często musimy coś przylutować, wtedy zaoszczędzamy czas i podnosimy efektywność pracy. Zaleca się przed zakończeniem pracy, przejście w tryb automatyczny.

Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.

Podstawka pod kolbę lutowniczą z czujnikiem odłożenia

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewód drut podłączenie grzałki
• Zdjęcie przedstawia budowę elementu grzejnego
• Grzałka z grubym drutem nawinięta na stelaż - dzięki temu brak jest możliwości przypadkowego zwarcia drutu poprzez delikatne puknięcie

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewody czerwone podłączenie grzałki

Elementy zapasowe dostępne na naszych aukcjach:

• Grzałka 907A
• Kolba 907A
• Gąbka do czyszczenia grotu
• Zestaw grotów 900M

Poniżej w załączniku schematy dostępnych dysz i grotów na innych aukcjach
