Паяльная станция WEP 853DA Платформа для печатных плат 628-III

Stacja lutownicza WEP 853DA 5w1 (źródło powietrza kompresor) z wbudowanym zasilaczem 15V 1A

+Platforma naprawcza PCB BGA uchwyt HOTAIR 628-III

1. Stacji lutowniczej na gorace powietrze HOTAIR
2. Stacji grotowej - grotówki
3. Zasilacza serwisowego 15V 1A
4. Testera sygnału RF
5. Miernik napięcia

• Standardowa wielkość wylotu dyszy - pasują wszystkie dysze
• Standardowe wymienne groty o średnicy 4mm o symbolu 900M

SET624

Co w zestawie:

• Stacja WEP 853DA - źródło powietrza kompresor
• Podstawka pod kolbę grotową
• Gąbką do czyszczenia grota
• Podstawka pod kolbę hotair
• Przewód zasilania
• Kolba grotowa 907C z grotem T-I
• Przewody do miernika

Komplet dysz:

• Dysza okrągła o średnicy 4 mm
• Dysza okrągła o średnicy 5 mm
• Dysza okrągła o średnicy 8 mm
• Dysza okrągła o średnicy 10 mm
• Chwytak do podnoszenia układów IC

+DODATEK

1. Podstawka montażowa platforma 628-III
2. Statyw do kolby lutowniczej Hotair
3. Pęseta precyzyjna stalowa ostra
4. 2 pary. uchwytów magnetycznych do płyt PCB

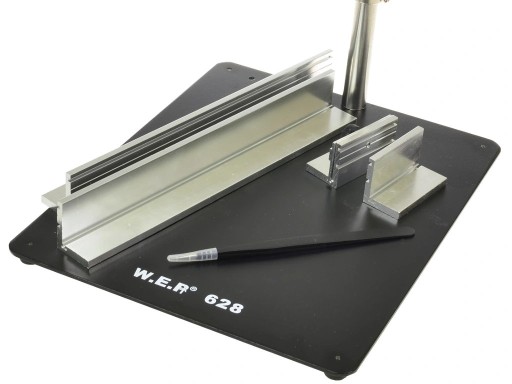

Platforma naprawcza z uchwytem do płyt PCB oraz statywem do kolby Hotair

Podstawka charakteryzuję się dużą stabilnością dzięki zastosowaniu stabilnych gumowych nóżek i łatwością montażu lutowanych płyt

• Podstawka charakteryzuję się dużą stabilnością i łatwością montażu lutowanych płyt
• Rozmiar podstawy platformy 198 x 250 [mm]
• Wysokość masztu 240 [mm]
• Otwór na kolbę: 40[mm]
• Uchwyt wielofunkcyjny magnetyczny: 50 mm i 220 mm

Platforma naprawcza z uchwytem do kolby na gorące powietrze, to precyzyjnie wykonane narzędzie. Uchwyt serwisowy ma za zadanie utrzymywać kolbę gorącego powietrza w zadanej odległości, aby zapobiegać przypadkowemu przegrzaniu układu, jednocześnie ułatwia prace serwisowe - mamy wolne dwie dłonie. Można regulować wysokość położenia kolby gorącego powietrza nad lutowaną płytką PCB oraz jest możliwość regulowania położenia kolby w obrocie 360° wokół własnej osi

Płytki umieszczamy w ruchomych uchwytach magnetycznych.

Prezentacja sposobu użycia platformy

*Stacja oraz płytka PCB nie wchodzi w skład zestawu

Stacja lutownicza WEP 853DA wyposażona jest w :

• Lutownice gorącego powietrza tzw. Hotair
• Lutownice grotową
• Miernik napięcia
• Zasilacz serwisowy 0-15V do 1A
• Tester sygnału RF
• Pobór mocy max: ≤ 800W

Dane techniczne stacji WEP 853DA

• Solidna obudowa.
• Sterowanie procesorowe wysoka stabilność pracy, wydłużenie żywotności elementów grzejnych, oszczędność energii.
• Zapamiętuje ostatnio nastawioną temperaturę.
• Wszystkie moduły mogą pracować niezależnie.

Lutownica Hotair

• Regulacja temperatury gorącego powietrza od 100-480 [°C]
• Stabilność temperatury ±1 °C
• Wyświetlacz LED
• Ustawienie temperatury za pomocą przycisków,
• Płynna regulacja nadmuchu powietrza za pomocą pokrętła

Lutownica Grotowa

• Regulacja temperatury grota od 200-480 [°C]
• Stabilność temperatury ±2 °C
• Napięcie uziemienia <2mV
• Rezystancja uziemienia <2ohm
• Moc  szczytowa kolby grotowej  60W - możliwość lutowania w technologii bezołowiowej (lead free)
• Element grzejny w kolbie grotowej o mocy 45W

Zasilacz

• Napięcie wyjściowego DC 0V~15V
• Natężenie do 1A
• Cyfrowy wyświetlacz LED nastawionego napięcia
• Analogowy miernik natężenia prądu od 0A~1A

Tester sygnału RF

• Zbliżeniowy tester sygnału

Stacja lutownicza WEP 853DA została zaprojektowana do wykorzystania w serwisie elektronicznym. Posiada pięć funkcji:

• Stacji lutowniczej na gorące powietrze Hotair
• Stacji grotowej - grotówki
• Zasilacza serwisowego
• Testera sygnału RF
• Miernik napięcia

Kupując tą stacje otrzymujemy pięć urządzeń, które mogą pracować niezależnie lub jednocześnie. Dzięki temu te urządzenia zajmują mniej miejsca, są praktyczniejsze, oszczędzają energię.

Stacja lutownicza sterowana jest dwurdzeniowy mikro-kontrolerem, dzięki temu lutownica i zasilacz mogą pracować niezależnie.

Urządzenie posiada system automatycznego chłodzenia po wyłączeniu stacji. Pozwala to na wydatne ograniczenie zużycia elementu grzejnego stacji na gorące powietrze.

Stacja zapamiętuje ostatnio nastawioną temperaturę. Zarówno temperaturę gorącego powietrza jak i lutownicy grotowej.

Stabilny i wydajny wydmuch powietrza zapewniany jest przez kompresor. Zapewnia to trwałość i niezawodność urządzenia.

Pełna i płynna regulacja mocy nadmuchu, nastawiana za pomocą potencjometra, temperatura regulowana jest za pomocą przycisków, wszystkie parametry są widoczne na wyświetlaczu LED.

DYSZE:

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

• Dysza okrągła o średnicy 4 mm
• Dysza okrągła o średnicy 5 mm
• Dysza okrągła o średnicy 8 mm
• Dysza okrągła o średnicy 10 mm

Czytelny panel sterowania

• Czytelny wyświetlacz LED wskazujący
• Pokrętła do regulacji mocy nadmuchu i napięcia
• Regulacja temperatury za pomocą przycisków
• Wyjścia do zasilacza i miernika
• Wyświetlacz LED napięcia i analogowy Natężenia

Panel zasilacza z testerem napięcia

• Wyświetlacze LED Napięcia 0-30V i Natężenia 0-1A
• Włącznik zasilacza
• Przełącznik Miernik Napięcia / Zasilacz
• Pokrętło regulacji napięcia
• Zbliżeniowy tester sygnału RF

• Włącznik zasilania
• Gniazdo zasilania

• Gumowe nóżki

!!! UWAGA !!!

• Czerwone śruby transportowe, odkręcić przy pracy lutownicy.

• Przewody do miernika

• Kolba grotowa 907C wyposażona jest w grot T-I
• Zasilanie 24V AC
• Wtyczka 5 pinów

• Podstawka pod kolbę grotową
• Gąbką czyszczącą

Dodatkowy element grzejny można dokupić na naszych aukcjach.

Spirala grzejna wykonana z grubego drutu owiniętego na ceramicznym lub mikowym stelażu.

• Przewody czerwony-niebieski podłączenie czujnika temperatury
• Przewody czerwone podłączenie grzałki

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewód drut podłączenie grzałki

Do lutownicy posiadamy około 90 typów grotów oraz około 50 typów dysz na innych aukcjach
