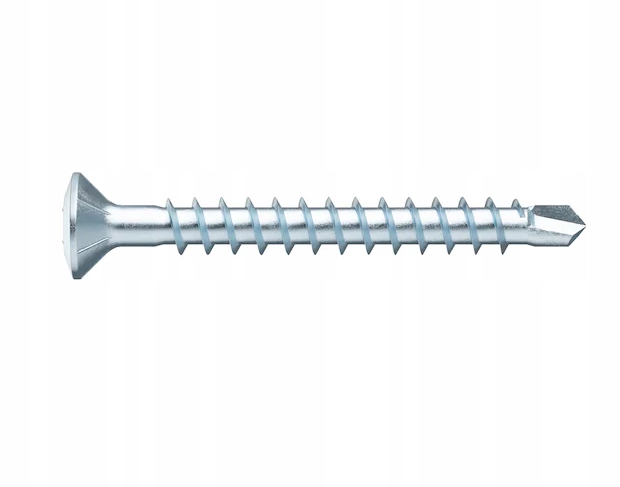

WURTH Винт ASSY RST RW20-(A2K)-4X35/25 1000 шт.

WKRĘT-ASSY-RST-WIER-RW20-(A2K)-4X35/25

Specjalny wkręt z gwintem pełnym, łbem stożkowo soczewkowym i żebrami ograniczającymi, do dokładnego mocowania blisko krawędzi. Do mocowania metalowych łączników do okien drewnianych bez wstępnego nawiercania drewna

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

Atrakcyjne wizualnie połączenia w konstrukcjach okiennych

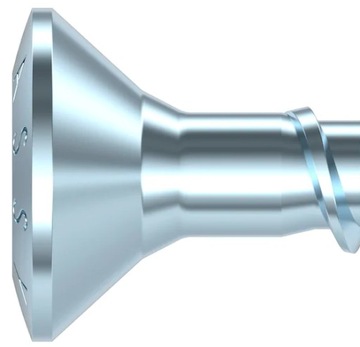

• Zaokrąglony łeb zapewnia atrakcyjne wizualnie połączenia w konstrukcjach okiennych
• Sprężynowy efekt żeber ograniczających uniemożliwia przekręcenie wkrętu i uszkodzenie jego łba

Maksymalna niezawodność połączenia gwintowego dzięki asymetrycznemu, pojedynczemu gwintowi

• Optymalne dopasowanie końcówki wiercącej i geometrii gwintu
• Doskonałe zakotwiczenie w drewnie dzięki asymetrycznemu układowi zwojów gwintu

Małe odległości krawędzi

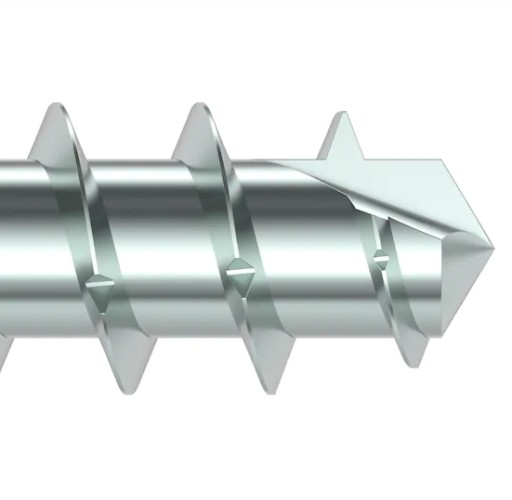

• Możliwe wiercenie w miejscach o małych dopuszczalnych odległościach krawędzi (3xd) dzięki klinowemu wierzchołkowi wiertła z równoległymi krawędziami tnącymi
• Montaż bez przerw
• Drewno nie rozłupuje się i nie pęka

Uwaga

• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. Do zastosowań na zewnątrz oraz w pomieszczeniach o stałej wysokiej wilgotności należy używać wkrętów ze stali nierdzewnej ASSYplus 4
• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Wymiary wkrętów ASSY można zastosować w oprogramowaniu firmy Würth do konstrukcji drewnianych od a ∅ równego 5 mm
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA).

Obszar zastosowania

Do połączeń stal-drewno narażonych na rozciąganie

Gwint pełny, rozpoczynający się bezpośrednio pod łbem umożliwia np. montaż elementów drewnianych lub łączenie blach z drewnem w sposób zapewniający dużą wytrzymałość na rozciąganie. Maksymalna długość gwintu zapewnia większą siłę wyciągania śruby.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 5 µm
• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08

Instrukcja

• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Śruby z gwintem pełnym nadają się do bezpiecznego montażu złączek lub cienkich materiałów. Wybrana długość śruby powinna być mniejsza od grubości płyty nośnej, w którą ma ona zostać wkręcona
• W przypadku używania śrub z łbem stożkowym płaskim do montażu metal-drewno, element metalowy musi być wyposażony w odpowiednie otwory z pogłębieniem stożkowym
• Materiał

  Stal hartowana

  Powłoka

  Cynkowana, biała

  Spełnia wymogi RoHS

  Tak

  Średnica znamionowa (d)

  4 mm

  Długość (l)

  35 mm

  Średnica łba (dh)

  7 mm

  Wysokość łba (k)

  1,6 mm

  Końcówka wewnętrzna

  RW20

  Długość gwintu (lg)

  25 mm

  Długość gwintu z wiertłem (b)

  28,5 mm

  Typ łba

  Łeb stożkowo-soczewkowy

  Szczegóły łba

  Żebra ograniczające

  Rodzaj gwintu

  HOGWD

  Rodzaj gwintu

  Pełny gwint

  Format gwintu

  Gwint pojedynczy

  Średnica rdzenia

  2,5 mm

  Kształt końcówki

  Ostrze samowiercące

  Masa produktu (jednej sztuki)

  1,784 g

  Min. kąt wkręcania

  0 Stopnie

  Maks. kąt wkręcania

  90 Stopnie

  Przeznaczone do użytku na podłożu

  Sklejka

  Drewno

  Produkt drewnopochodny

  Drewno twarde

  LVL

  Drewno miękkie

  Drewno konstrukcyjne (KVH)

  OSB

  Płyta wiórowa

  Panel z litego drewna (SWP)

  Zakres stosowania

  Okna

  Złączka

  Meble

  Dopuszczenie

  ETA-11/0190

  Deklaracja wydajności (zgodna z normą EU dot. wyrobów budowlanych)

  Tak
