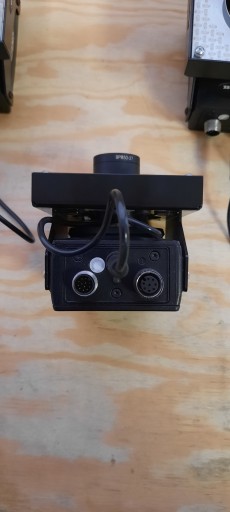

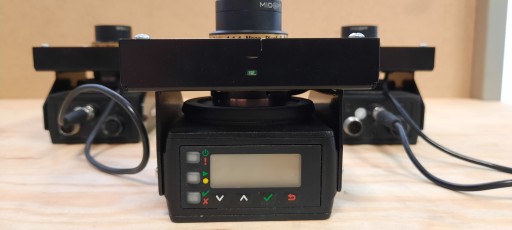

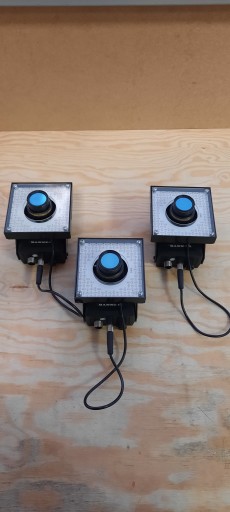

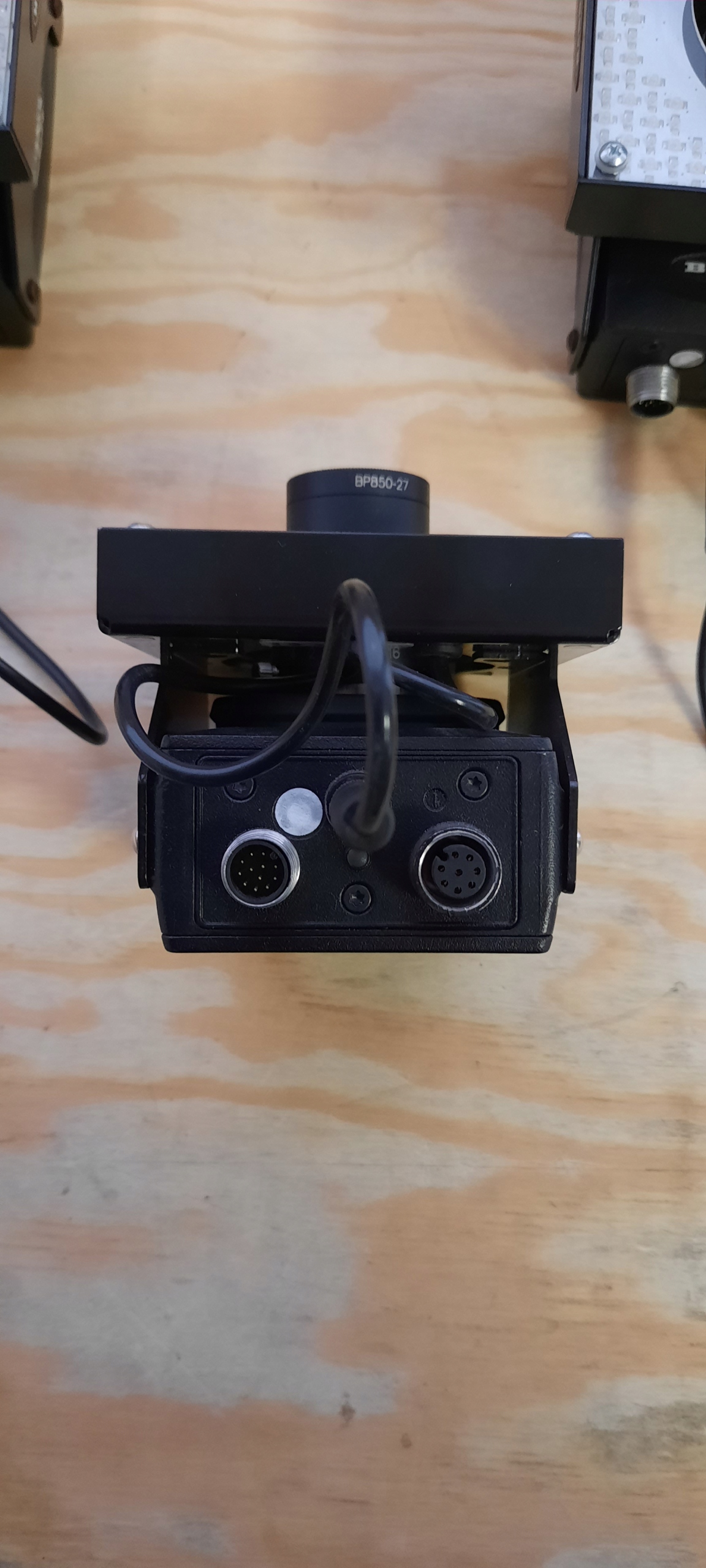

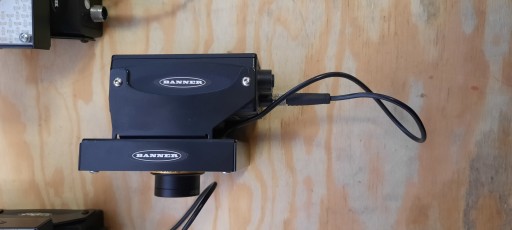

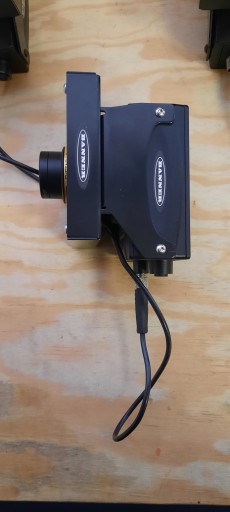

Vision Systems – Czujnik wizyjny VE200G1A + System wizyjny – Oświetlenie pierścieniowe LEDIRV80X80M

Stan idealny

Vision Systems – Czujnik wizyjny VE200G1A

Cechy charakterystyczne

• Narzędzia przetwarzania obrazu: Wartość szarości, kontrola pozycji, obiektu i krawędzi, rozpoznawanie kształt, wykrywanie obszarów, monitorowanie ciągłości
• Narzędzia analizy: Operacje matematyczne i pomiarowe
• Oprogramowanie czujnika wizyjnego z intuicyjnym interfejsem użytkownika
• Przetwornik obrazu 1/1,8“ CMOS, 0,3 MP
• Wyświetlacz LCD 2-wierszowy 8-segmentowy z przyciskami
• Wejście/wyjście dwustanowe, 5 x PNP/NPN
• Zewnętrzne wejście wyzwalające
• Złącze do oświetlenia zewnętrznego
• Współpracują z wieloprotokołowymi (PRO-FINET, EtherNet/IP i Modbus/TCP) wejścia mi Ethernet
• Stopień ochrony IP20, IP67 z osłoną soczewki (dostępna osobno)
• Soczewki typu C-mount (dostępne osobno)

Dane techniczne

• Funkcja Wykonanie wielofunkcyjne
• Resolution 752 × 480 Piksele
• Rozmiar piksela 5.3 μm
• Frame rate 60 kl./s.
• Czas ekspozycji 0.02...500 ms
• Pamięć wewnętrzna 500 MB
• Liczba kontroli ≤ 999
• Soczewka C-Mount
• Cechy szczególne Do mycia

Dane elektryczne

• Napięcie zasilania 12...30 V DC
• Nominalny prąd zasilania DC ≤ 400 m
• Zabezpieczenie przed zwarciem tak
• Zabezpieczenie przed odwrotną polary- zacją tak
• Protokół komunikacyjny EtherNet/IP : FTP , Modbus TCP , PCCC , PROFINET , RS232
• Funkcja wyjścia Programowane wejścia/wyjścia, 5 × PNP/NPN optycznie odseparowanych
• Power on display LED, zielony
• Wskaźnik stanu przełączenia LED, żółta
• Wskazanie błędu LED, czerwona

System wizyjny – Oświetlenie pierścieniowe

LEDIRV80X80M

Cechy charakterystyczne

• Oświetlenie w bliskim zakresie
• Stopień ochrony: IP50
• Kolor: podczerwony
• Zasilanie: 24 V DC
• Ustawione na stałe natężenie oświetlenia

Dane techniczne

• Dane sygnału i wyświetlacza
• Cel : Kontrola wizyjna
• Funkcja : oświetlenie strefowe
• Rodzaj światła : IR
• Długość fali : 850...940 nm
• Dane elektryczne
• Napięcie zasilania : 21.6...26.4 V DC
• Nominalny prąd zasilania DC : ≤ 250 mA
• Maks. pobór prądu na kolor : 250 Ma

Dane mechaniczne

• Wykonanie : Prostopadłościenny
• Wymiary : 87.3 x 87.3 x 35.5 mm
• Materiał obudowy : Metal, AL , Window material akryl
• Połączenie elektryczne : Przewód ze złączem, M8 ×1, 0.3 m, PVC
• Liczba żył przewodu : 3
• Temperatura pracy : 0...+50 °C
• Klasa ochrony : IP50
