Overcender VBCD 3/8 De-A Замок Гидравлический клапан

ZAWÓR HYDRAULICZNY BLIŹNIACZY OVERCENTER

ZAMEK VBCD 3/8"-DE A DEDYKOWANY DO SIŁOWNIKÓW DWUSTRONNEGO DZIAŁANIA

Zawory VBCD łączą funkcję klasycznego zamka do siłownika oraz zaworu przelewowego i blokuje ruch tłoczyska w obu kierunkach. Dzięki temu pozycja tłoczyska jest ustabilizowana - mimo działania dużych sił na siłowniku w momencie, gdy rozdzielacz znajduje się w pozycji neutralnej. Blokada zaworu przestaje działać podczas manipulacji rozdzielaczem lub w momencie gdy działające na niego siły przekroczą ciśnienie ustawione na zaworze.

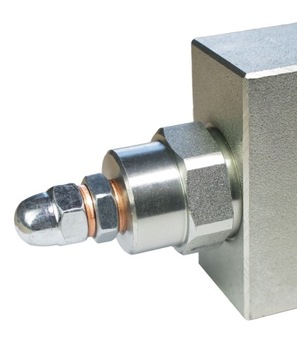

Zawór wykonany jest z wytrzymałej stali galwanizowanej pokrytej trójwarstwowym chromem - dzięki czemu jest wysoce odporny na trudne warunki atmosferyczne.

Podłączenie:

• Porty V1 i V2 służą do podłączenia zasilania.
• Porty C1 i C2 należy podłączyć do siłownika dwustronnego działania lub innego odbiornika

Specyfikacja techniczna:

• Maksymalne ciśnienie: 350bar
• Maksymalny przepływ: 40l/min
• Proporcja ciśnienia sterującego: 4.5:1
• Ustawienie fabryczne ciśnienia: 28MPa
• Przyłącze BSP: 3/8''

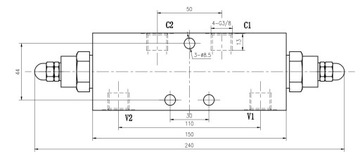

SCHEMATY:
