Индикатор панели Weigel EQ96K 1000/5А, 1000 А

Dane techniczne

Wym.

(S x W x G) 96 x 96 x 58 mm

Rodzaj (typ producenta)

EQ96K 1000/5A

Głębokość produktu

58 mm

Wysokość produktu

96 mm

Szerokość produktu

96 mm

Kalibracja

Fabryczna (bez certyfikatu)

Rodzaj instrumentu

ruchoma sztabka

Wymiary zabudowy

90 x 90 mm

Klasa dokładności

1,5

Typ

EQ96K

Zakres(y) pomiarowe

1000 A/AC (5 A)

Rodzaj produktu

Miernik panelowy, analogowy

• Podłączenie przekładnika 5A

Tablicowy wskaźnik analogowy, ustrój elektromagnetyczny

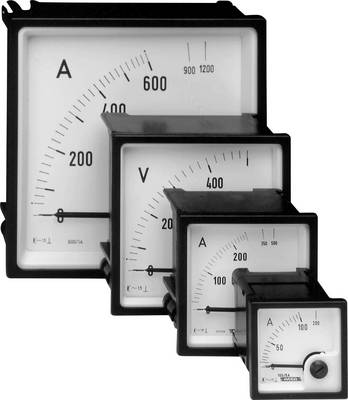

Mierniki elektromagnetyczne EQ 48/72/96/144 K (serii K) z obudową z tworzywa sztucznego stosowane są przeważnie do pomiaru prądu zmiennego i napięcia zmiennego w technicznym zakresie częstotliwości od 16 2/3 do 100 Hz. Wskazują praktycznie niezależnie od kształtu krzywej – również w przypadku wysokiej zawartości fal harmonicznych – rzeczywistą wartość skuteczną. Dopiero w przypadku krzywej o ekstremalnych krzywiznach (np. w przypadku sterowania fazowego) i częstotliwości

100 Hz klasa dokładności nie jest już zachowana. Z powodu wysokiego zużycia własnego, urządzenia nie nadają się do podłączenia do boczników lub nadajników obrotów.

Charakterystyka

• Kwadratowe mierniki tablicowe zgodne z DIN 43 700
• Kąt wychylenia 90° ze standardową, wymienną skalą
• Mocowanie śrubą dociskową z osłoną zacisków
