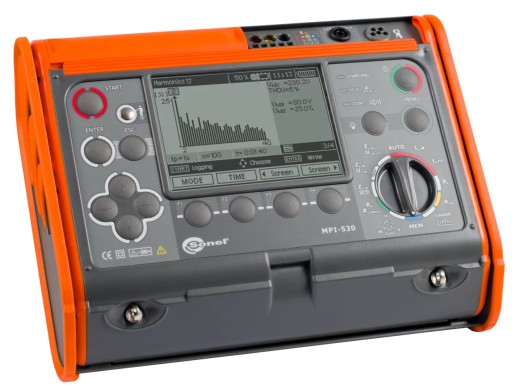

Многофункциональный измеритель параметров электроустановки SONEL MPI-530

Wielofunkcyjny Miernik Parametrów Instalacji Elektrycznych

SONEL MPI-530

✔️ Rozbudowane funkcje pomiaru uziemień - dodatkowe metody cęgowe oraz rezystywność gruntu.

✔️ Możliwe wykonanie badania natężenia oświetlenia.

✔️ Przyrząd umożliwia rejestrację i analizę parametrów sieci - łącznie z harmonicznymi do 40-tej.

✔️ Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

Co znajduje się w zestawie?

• 1 szt. Wielofunkcyjny miernik parametrów instalacji elektrycznych MPI-530
• 3 szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
• 3 szt. Krokodylek 1 kV 20 A czerwony / niebieski / żółty
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• 1 szt. Przewód pomiarowy 15 m na szpuli do pomiaru uziemień
• 1 szt. Przewód pomiarowy 30 m na szpuli do pomiaru uziemień
• 1 szt. Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)
• 2 szt. sonda 30 cm do wbijania w grunt
• 1 szt. Przewód interfejsu USB
• 1 szt. Szelki do miernika (typ L-2)
• 1 szt. Futerał
• Instrukcja obsługi w języku polskim
• Certyfikat kalibracji

ZASILANIE

• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Zasilacz do mierników (typ Z7)
• 1 szt. Przewód do ładowania akumulatora z gniazda samochodowego 12 V
• 1 szt. Pojemnik z akumulatorem Ni-MH 4,8 V 4,2 Ah

Możliwości przyrządu MPI-530

✔️Wykonanie wszystkich pomiarów odbiorczych instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• Parametry wyłączników RCD,
• Rezystancja izolacji,
• Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
• Ciągłość połączeń ochronnych i wyrównawczych,
• Natężenie oświetlenia,
• Test kolejności faz,
• Test kierunku obrotów silnika

✔️ Możliwość rejestracji parametrów jakości energii elektrycznej 50/60 Hz:

• Napięcie L1 – wartości średnie w zakresie do 500 V,
• Prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
• Częstotliwość w zakresie 40 Hz – 70 Hz,
• Moc czynna (P), bierna (Q), pozorna (S),
• Współczynnik mocy (PF), cosφ,
• Harmoniczne (do 40-tej w napięciu i prądzie),
• Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia< ul>

Zalety Miernika SONEL MPI-530

✔️ Kontrola bezpieczeństwa instalacji- Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa.

✔️ Struktura pamięci- Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu

✔️ Wbudowany system pomocy- W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi.

✔️ Podwyższona odporność na warunki środowiskowe

✔️ Komunikacja i oprogramowanie- Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera.

Oprogramowania pomocne do urządzenia Sonel MPI-530

✔️ SONEL READER

• Gromadź danehistoryczne i porównuj je z wynikami bieżącymi przeniesionymi z obszernej pamięci miernika.
• Umożliwia transfer danych do komputera, ich zapis do popularnych formatów oraz wydruk.
• Śledź postęp degradacji izolacji
• Zaplanuj prace remontowe.
• darmowy!

✔️SONEL POMIARY ELEKTRYCZNE 6

• Pomaga stworzyć protokoły z pomiarów elektrycznych
• Upraszcza proces wykonywania dokumentacji
• Automatyzuje
• Drzewiasta struktura dokumentu
• Możliwość zakupienia na pozostałych Naszych aukcjach!

Budowa urządzenia:

• 1- Gniazdo ładowarki i USB pod przesuwna klapą
• 2- Gniazdo pomiarowe
• 3- Gniazdo ES do pomiaru rezystancji uziemienia
• 4- Gniazdo cęgów
• 5- Włączanie i wyłączanie zasilania miernika
• 6- MENU- wybór dodatkowych ustawień miernika
• 7- Włączanie i wyłączanie podświetlenia wyświetlacza
• 8- Obrotowy przełącznik funkcji
• 9- Ucha do zapięcia szelek
• 10- Klawisze obsługi wyświetlacza
• 11- Przesunięcie/wybór prawo/lewo, góra/dół
• 12- ESC- powrót do poprzedniego ekranu, wyjście z funkcji
• 13- Zatwierdzenie wyboru
• 14- Elektroda dotykowa
• 15- Uruchamianie procedury pomiarowej
• 16- Gniazdo ładowarki
• 17- Gniazdo USB

Specyfikacja

Pomiar prądu przemiennego (True RMS) przy użyciu cęgów

1. Prąd znamionowy
2. Częstotliwość
3. Poziom sygnału wyjściowego
4. Maks. średnica mierzonego przewodu
5. Minimalna dokładność podstawowa
6. Zasilanie bateryjne
7. Długość przewodu
8. Kategoria pomiarowa
9. Stopień ochrony obudowy

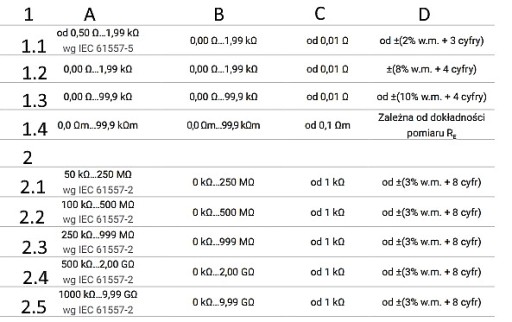

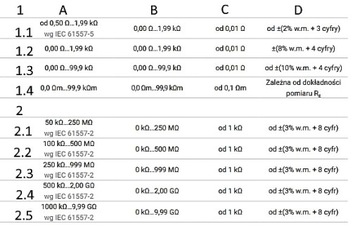

Specyfikacja

Oznaczenia w tabeli:

• A - Zakres pomiarowy
• B - Zakres wyświetlania
• C - Rozdzielczość
• D - Dokładność

1- Rezystancja uziemienia

• 1.1- Metoda 3- i 4-przewodowa
• 1.2- Metoda 3-przewodowa + cęgi
• 1.3- Metoda 2-cęgowa
• 1.4- Rezystywność gruntu

2- Rezystancja izolacji

• 2.1- Napięcie pomiarowe 50 V
• 2.2- Napięcie pomiarowe 100 V
• 2.3- Napięcie pomiarowe 250 V
• 2.4- Napięcie pomiarowe 500 V
• 2.5- Napięcie pomiarowe 1000 V < ol>< ul>

Dane Techniczne

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 600 V
• Stopień ochrony: IP54
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 288 x 223 x 75 mm
• Temperatura pracy: 0…+50°C
• Temperatura przechowywania: -20…+70°C
• Wilgotność: 20…90%

Pamięć i komunikacja

• Pamięć wyników pomiarów: 6000 komórek, 10 000 rekordów
• Transmisja wyników: USB 2.0, Bluetooth

Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm PN-EN 61326-1 PN-EN 61326-2-2

< ul>

Kontrola bezpieczeństwa instalacji

✔️ Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V
• wykorzystanie adaptera AutoISO-10

Porównanie MPI

Oznaczenia w tabeli

1. Napięcie pomiarowe [V]
2. Zakres pomiarowy
3. Prąd zwarciowy I sc
4. Zasilanie
5. Pamięć (ilość rekordów)
6. Pomiar napięcia
7. Ustawiany maksymalny czas pomiaru
8. Pomiar 2 współczynników absorpcji
9. Wbudowana szybka ładowarka
10. Pomiar automatyczny w gnieździe
