ZACISKI ŻABKI DUFTY SZALUNKOWE ZESTAW x100 + KLUCZ

Zaciski szalunkowe malowane z kluczem - 100 sztuk

Zaciski sprężynowe wykorzystywane są w pracach szalunkowych do łączenia ze sobą płyt deskowania przy pomocy zwykłego pręta zbrojeniowego o średnicy od 6 mm do 10 mm.

Wykonanie ze stali malowanej proszkowo zapewnia wysoką wytrzymałość i odporność na warunki atmosferyczne, wydłużając tym samym żywotność elementu i pozwalając na wielokrotne użycie.

Zastosowanie popularnej żabki pozwala przyśpieszyć prace szalunkowe obniżając tym samym koszty prowadzenia inwestycji a także elminuje konieczność użycia rurki dystansowej i ściągu.

Zastosowanie:

• Do łączenia ze sobą dwóch oddalonych od siebie płyt szalunku

Wykorzystywane między innymi do szalowania:

• Słupów
• Wieńcy
• Ścianek fundamentu
• Nadproży
• Słupów
• Niestandardowych elementów betonowych

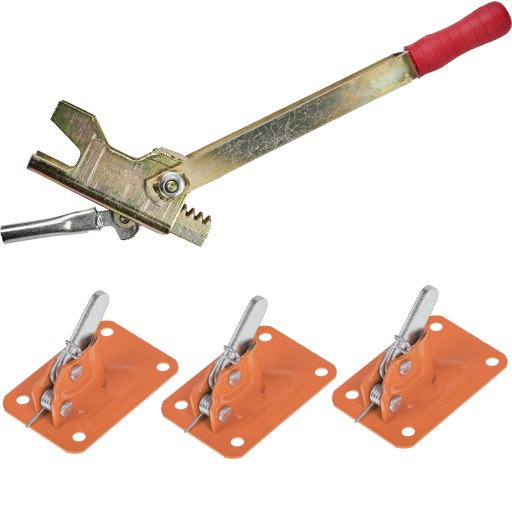

W skład zestawu wchodzą:

Zaciski szalunkowe - 100 sztuk

Klucz napinający - 1 sztuka

Zaciski szalunkowe

Baza o grubości 2,5 mm pozwala na przenoszenie obciążeń nawet do 20 kN, zapewniając stabilność konstrukcji szalunku podczas betonowania i bezpieczeństwo pracy pracującego personelu.

Główne cechy produktu:

• Wykonanie ze stali malowanej proszkowo
• Podstawa o grubości 2,5 mm

Największe zalety żabki sprężynowej:

• Szybki i łatwy montaż
• Obniżenie kosztów inwestycji poprzez skrócenie czasu szalowania i wykorzystanie prętów zbrojeniowych
• Stabilność szalunku podczas betonowania
• Wzmocniona zębatka

Dane techniczne:

• Długość bazy: 100 mm
• Szerokość bazy: 70 mm
• Grubość bazy: 2,5 mm
• Kolor: czerwony
• Materiał: stal malowana proszkowo
• Opakowanie: 100 sztuk z kluczem (pudło kartonowe)
• Przenaczone dla prętów: od 6 mm do 10 mm

Klucz napinający

Klucz napinający przeznaczony jest do montażu zacisków sprężynowych. Zastosowanie klucza pozwala naciągnąć żabkę stablizując konstrukcję szalunku i uniemożliwiając wypchnięcie spinki z ramy deskowania.

Główne cechy produktu:

• Wykonanie ze stali ocynkowanej
• Grube spawane wzmocnienia

Największe zalety klucza napinającego:

• Szybki i łatwy naciąg żabki
• Stabilność szalunku podczas betonowania
• Gumowa rękojeść
• Wzmocniona zębatka

Dane techniczne:

• Długość całkowita: 480 mm
• Szerokość bazy: 75 mm
• Materiał bazy: stal ocynkowana
• Rękojeść: gumowa
• Opakowanie: 1 sztuka (pudło kartonowe)
• Waga: 2,98 kg

Schemat montażu:

Krok 1 - W pierwszej kolejności należy ustawić przewiercony wcześniej szalunek i dociąć pręty zbrojeniowe według rozstawu deskowania, pamiętając o zachowaniu dodatkowych 20 cm na montaż zacisków sprężynowych.

Krok 2 - Odległość pomiędzy płytami deskowania należy ustawić według projektu a następnie rozstaw ustabilizować przy pomocy kawałków desek w celu uzyskania jednakowej grubości szalowanego elementu na całej jego długości.

Krok 3 - Przez otwory w szalunku należy przełożyć docięte wcześniej pręty zbrojeniowe i wsunąc spinki po obu stronach deskowania.

Krok 4 - Przy pomocy klucza napinającego żabkę należy dociągnąć celem ustabilizowania szalunku.

Krok 5 - Po zabetonowaniu elementów konstrukcyjnych rozszalowujemy deskowanie poprzez lekkie stuknięciem młotkiem w blokadę żabki. Wystające kawałki prętów zbrojeniowych należy dociąć szlifierką.

Wskazówi montażowe:

• Rozstaw zacisków szalunkowych zależy od grubości betonowego elementu i parcia betonu - wyjściowo można przyjąć co 75-100 cm.
• Żabkę zwalnia się przy pomocy lekkiego stuknięcia młotkiem (zbyt mocne uderzenie może uszkodzić element)
