КОНТРОЛЛЕР STE-FAN H15, РЕГУЛЯТОР ВЕНТИЛЯЦИИ, ДАТЧИК

                                 NOWY Ste-Fan-HD

                           STEROWNIK WENTYLACJI

                                      I OGRZEWANIA

                     Z ALARMEM I PRZEWIETRZANIEM

                                   Wersja v15 6,3A

                                                +

                              SENSOR / CZUJNIK 2KH

                       TEMPERATURY w KOMPLECIE

           Sterowanie płynnym poziomem wentylacji w

            budynkach przemysłowych i inwentarskich

                                     (np. chlewnie)

Nowa wersja sterownika Ste-Fan HD wykonana jest w obudowie dwukomorowej hermetycznej oraz dostarczany z nowym czujnikiem umieszczonym w obudowie hermetycznej.

Przednia pokrywa zabezpiecza panel sterownika przed dostępem zanieczyszczeń i wody.

Zastosowano nowy, duży, bardzo czytelny wyświetlacz LCD 2x16 BIG umożliwia odczyt i programowanie parametrów pracy sterownika. Bardzo dobra widoczność nawet z większej odległości.

Sterowniki w ofercie promocyjnej.

!!! Nie zwlekaj oferta ograniczona czasowo.

Sterowanie płynnym poziomem wentylacji w budynkach przemysłowych i inwentarskich.

Urządzenie Ste-FAN-HD to mikroprocesorowy, programowalny sterownik, regulator mikroklimatu w pomieszczeniach przemysłowych i inwentarskich, działający na podstawie pomiaru temperatury obiektu oraz zadanych parametrów pracy.

Umożliwia płynne sterowanie poziomem wentylacji. Wyposażony został w wyjście alarmowe ze stykami NO i NC oraz posiada wbudowany BUZZER.

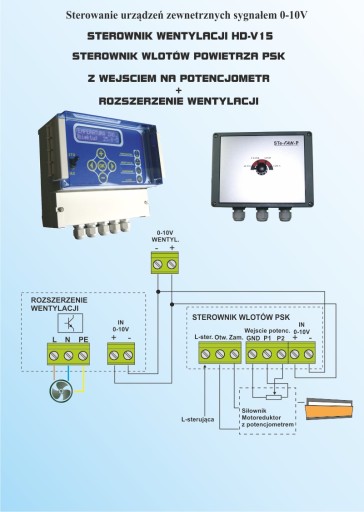

Wbudowane wyjście analogowe 0-10V umożliwia sterowanie zewnętrznymi urządzeniami, np. rozszerzenia mocy, sterowanie wlotów powietrza, itp.

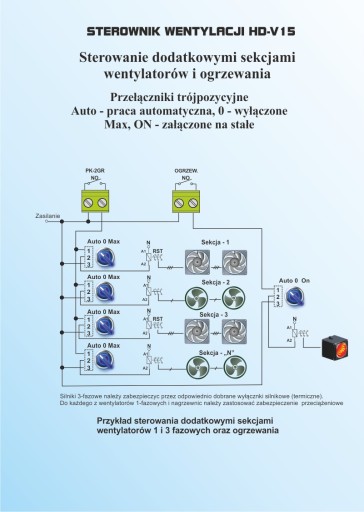

Dodatkowo zastosowane wyjścia przekaźnikowe umożliwiają sterownie ogrzewaniem oraz dodatkową wentylacją tzw. II grupą.

Wbudowany przełącznik umożliwia wybór trybu pracy wentylacji, ręczny, automatyczny oraz wyłączenie wyjścia mocy.

Tego typu sterowanie umożliwia szybkie przełączenie do wybranego rodzaju pracy. Nie trzeba wówczas montować dodatkowych przełączników sterujących w rozdzielni.

Sterownik posiada programowalną fukcję tzw. "PRZEWIETRZANIE", co umożliwia cykliczne załączenie wentylatorów poniżej progu temperatury zadanej.

Urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej dla urządzeń klasy A.

Ste-Fan-HD wyposażony jest w nieulotną pamięć EEPROM, w której są przechowywane wszystkie ustawienia podczas braku zasilania.

Ustawianie parametrów pracy sterownika odbywa sie intuicyjnie w czytelnym i prostym MENU w j. polskim.

Do sterownika dołączona jest przejrzysta instrukcja obsługi w j. polskim, w której zawarty jest m.in. schemat podłączenia oraz wszystkie zdjęcia ekranów  MENU wraz z objaśnieniami.

Niniejsza aukcja dotyczy sterownika o prądzie i mocy 6,3A - 1,3kVA.

• Dostępne również, na innych aukcjach, wersje sterownika o wiekszym prądzie i mocy (3A - 0,7kVA, 6,3A - 1,3kVA; 10A - 2,2kVA; 12A - 2,5kVA; 16A - 3,5kVA)

DANE TECHNICZNE

• Napięcie zasilania Un - 220-240 V (1/N/PE AC 230V 50Hz),
• Prąd wyjściowy Io - 6,3A obciążenie o charakterze rezystancyjno-indukcyjnym,
• Pobór mocy przy pełnym obciążeniu 1,3kVA
• Bezstykowa regulacja mocy - sterowanie fazowe
• Wejście pomiarowe - 1x Czujnik temperatury (w komplecie ze sterownikiem)
• Rozdzielczość wskazań i nastaw temperatury 0,1°C

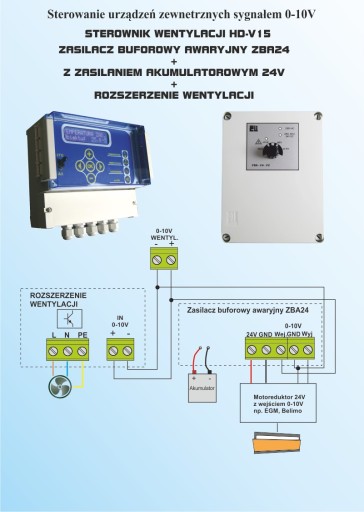

• Wyjście analogowe 0-10V - sterowanie i kontrola zewnętrznych urządzeń z wej. 0-10V
• Wyjścia przekaźnikowe: Ogrzewania, Wentylacji dodatkowej II-GR
• Wyjście alarmowe - wyjście przekaźnikowe NO, NC
• Montaż: na ścianie, natynkowo
• Dławice do wprowadzania przewodów
• Klasa szczelności IP55

Wymiary zewnętrzne (bez dławic, szerokość x wysokość x głębokość): 243x185x111 mm

CHARAKTERYSTYKA STEROWNIKA

• Pomiar temperatury wewnętrznej w przedziale pomiarowym od 5,0 do 40 st.C z rozdzielczością wskazania 0.1 stopnia
• Trzy tryby pracy ,,PRZEWIETRZANIA" dla temperatury poniżej progu
• temperatury zadanej:
• wietrzenie ciągłe (wentylatory włączone z minimalnym poziomem mocy),
• przewietrzanie (wentylatory włączane cyklicznie),
• brak wietrzenia ( wentylatory wyłączone),
• Sterowanie zewnętrznych urządzeń np. rozszerzenia mocy, motoreduktory, wloty powietrza z wejściem analogowym 0-10V
• Wyjścia przekaźnikowe dla ogrzewania i drugiej grupy wentylacji - wentylacji dodatkowej

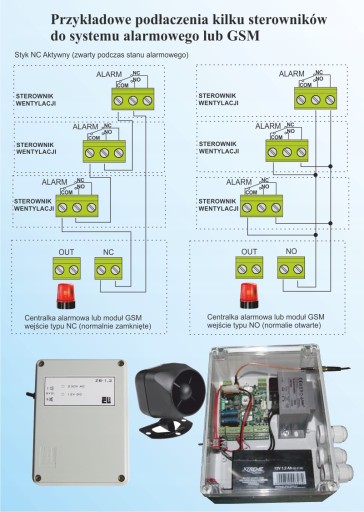

• Do wyjścia alarmowego można podłaczyć dowolny typ urządzenia alarmowego pod wyjście przekaźnikowe typu NO lub NC.

Funkcja alarm uruchamia sie:

• w przypadku zaniku napięcia zasilania
•  zbyt niskiej lub wysokiej temperatury w obiekcie, programowalne progi względem temperatury zadanej,
•  uszkodzeniu Sensora
•  uszkodzeniu pamięci EEPROM, zaprogramowanych danych, uszk. wewnętrzne
• awaria SYNCHRONIZACJI
• Dodatkowy dźwiękowy sygnał alarmowy wewnątrz sterownika.
• Dodatkowa funkcja Autotest i system kontroli danych, który porównuje dane zapisane w pamięci z aktualnie zaprogramowanymi do pracy.
• W przypadku niezgodności uruchamiany jest ALARM
• Możliwość recznego załącznia wentylacji na 100% przy użyciu przełacznika umieszczonego z boku obudowy. W przypadku awarii umożliwia to szybką reakcję i załączenie wentylacji

Przeglądanie ustawień i wprowadzanie parametrów przez 9-cio przyciskową klawiaturę. Wszystkie komunikaty, opcje i parametry wyświetlane są na dwuwierszowym, czytelnym, wyświetlaczu typu LCD

ZAPEWNIAMY SERWIS GWARANCYJNY I POGWARANCYJNY
