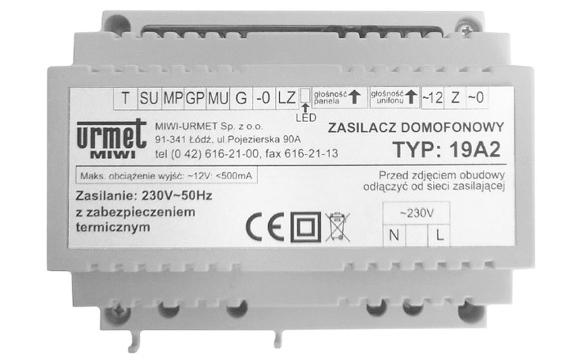

URMET 19A2 DIN 4+N БЛОК ПИТАНИЯ ИНТЕРКОМА

ZASILACZ DOMOFONOWY INTERKOMOWY - URMET19A2

Dane techniczne:

• Producent: Urmet
• Nr ref. 19A2
• System: 4+n
• Montaż: szyna DIN, rozmiar 6DIN
• Maksymalne obciążenie wyjścia ~12V 1000 mA
• Napięcie zasilania: 230V AC / 50Hz / 10VA
• Moc: 10VA
• Zabezpieczenie: PTC
• Wymiary (dł. x szer. gł.) 6 DIN 126 x 90 x 75 mm– bez osłony sieci, 126 x 96 x 75 mm (6 DIN) –z osłoną sieci.

Zasilacz 19A2 należy do najnowszej generacji zasilaczy produkcji MIWI-URMET. Jest to urządzenie wchodzące w skład  interkomowego systemu domofonowego. Dzięki zastosowaniu zasilacza interkomowego nie słychać rozmowy wewnętrznej przy panelu wywołania. Zasilacz posiada wbudowany triak, dzięki któremu obwód elektrozaczepu zamyka się na odcinku panel – zasilacz, co pozwala uniknąć spadku napięcia na linii zasilacz - unifon w trakcie otwarcia elektrozaczepu. Wbudowany generator pozwala na jednoczesne wywołanie jednego lub dwóch unifonów. Oprócz zasilacza w tradycyjnym systemie domofonowym występuje panel domofonowy z odpowiednim typem modułu rozmównego oraz dowolną (wymaganą) liczbą przycisków wywołania.

Opis zacisków:

• ~230 V zaciski napięcia zasilania 230 V AC
• ~0 masa dla napięcia 12 V AC;
• −0 masa;
• MU wejście sygnału mikrofonu z unifonów;
• SU wyjście na głośnik unifonu;
• GP zacisk do podłączenia głośnika w module rozmównym;
• MP zacisk do podłączenia mikrofonu modułu rozmównego;
• G wyjście generatora wywołania do panela z przyciskami;
• T wyjście generatora wywołania do przycisków wywołania w unifonach. ObciąŜenie tego wejścia przełącza zasilacz wtryb pracy interkomowy,
• LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);
• Z podłączenie elektrozaczepu;

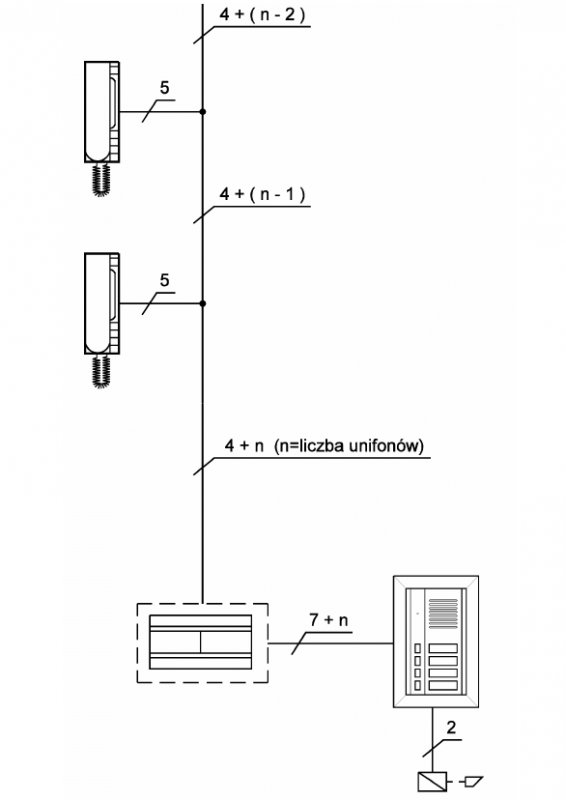

SCHEMAT BLOKOWY:
