Сердечник АМИДОН Т50-2, 2 шт.

Sprzedawany komplet to 2 sztuki samych rdzeni T50-2

Rdzeń ze sproszkowanego żelaza.

Materiał: 2 AL 4,9 nH/N2

Wymiary +-0,1mm : T50 fi zew 13; fi wew 7,4; wysokość 5,2mm

Oryginalny Amidon USA

Rdzenie sprawdzone w filtrze LPF 4MHZ, nie grzeją się nadmiernie przy mocy ciągłej 50wat. Przy tej mocy wnoszą 1wat strat, dla czystego sygnału  i podanego schematu dwuogniwowego filtra PI. Ważne aby zastosowane kondensatory miały nisko stratny die-elektryk (c0g, npo)

Dla porównania chiński "T50-2 JUNCAN INT" wnosi około 4 wat strat dla 50 wat podanej mocy w badanym podwójnym ogniwie PI filtra.

Jest dość kruchy i zdarzyło mi się go rozkruszyć przy nawijaniu uzwojenia - więc sugeruję zachować umiar przy naciąganiu drutu nawojowego.

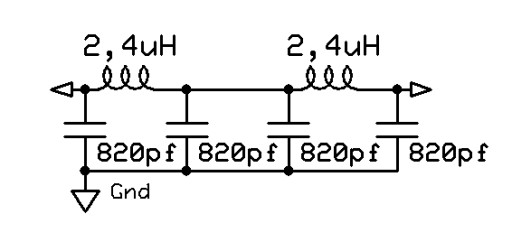

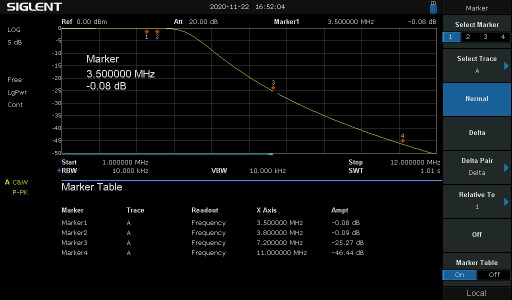

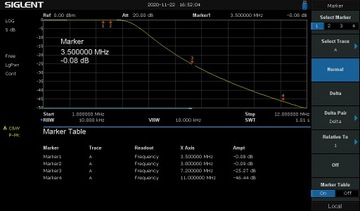

Podane charakterystyki to: pierwsza dla jednoobwodowego filtra PI, kolejno druga i trzecia dla podwójnego z podanymi wartościami tłumienia poza pasmowego.

Cewki dla 80m, posiadają 21 zwoi na zewnątrz, nawinięte drutem w emalii Fi 0,6mm

Moc tracona na filtrze zależy też od czystości widma końcówki mocy i jeśli zastosowane PA będzie miało sporą zawartość harmonicznych to po filtrze który wytłumi te prążki możemy otrzymać spadek nawet 20% mocy.
