ДОМофон MIWI URMET 6025/441-RF-N

ZESTAW DOMOFONOWY ANALOGOWY JEDNORODZINNY Z PANELEM ELITE MONTOWANYM NATYNKOWO Z CZYTNIKIEM ZBLIŻENIOWYM RFID ORAZ CZARNYM UNIFONEM SIGNO 1140/41 - URMET 6025/441-RF-N

Kod producenta: 6025/441-RF-N

W skład zestawu wchodzą:

• Unifon SIGNO (czarny) nr ref. 1140/41 - 1szt
• Panel ELITE z jednym przyciskiem wywołania, wbudowanym czytnikiem zbliżeniowym RFID oraz puszką (ramką) do montażu natynkowego (nr ref. 6025/PR1-RF - 1szt + 6025/OND-M - 1szt)
• Zasilacz 18A2 - 1szt (wymiary: 130 x 110 x 66 mm [dł. x szer. gł.]; 6 DIN; Moc: 10VA)
• Klucze (breloczki) zbliżeniowe RFID Unique 125kHz nr ref. 1052/KZ - 2szt (istnieje możliwość dokupienia więcej breloków, znajdziesz je na naszym sklepie Allegro, wpisując nr ref. "1052/KZ" :)
• Instrukcja obsługi, montażu i instalacji

* do montażu podtynkowego wymagana jest dodatkowo puszka podtynkowa nr ref. 6025/RP-OP-M (brak w zestawie) lub zakup gotowego, kompletnego zestawu nr ref.: 6025/441-RF dostępnego na innej naszej aukcji :)

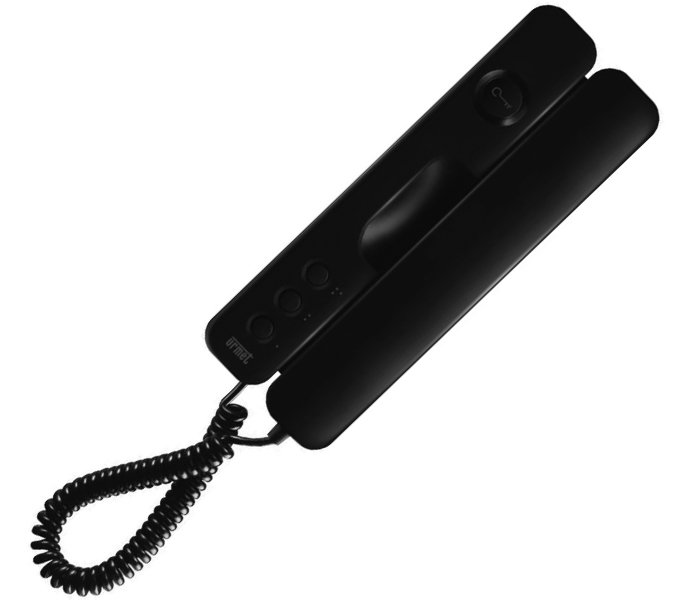

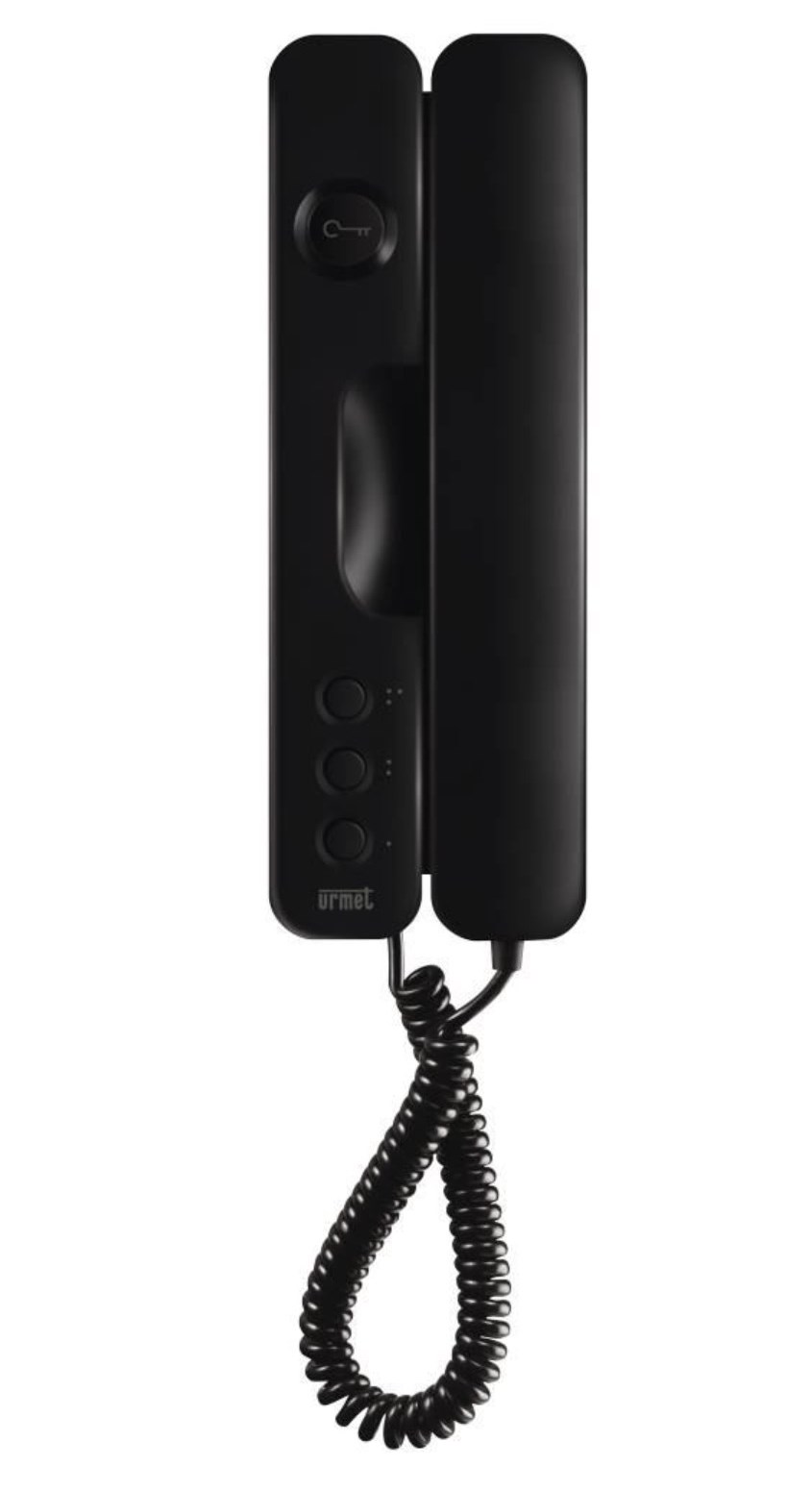

UNIFON SIGNO 1140/41

Właściwości:

• Dedykowany do instalacji analogowej wieloprzewodowej (4, 5 lub 6-cio żyłowej).
• Funkcja prowadzenia rozmów i otwarcia drzwi.
• Możliwość montażu dedykowanego trójpozycyjnego regulatora sygnału wywołania 1140/53.
• Obudowa wykonana z tworzywa ABS w kolorze czarnym.
• Przycisk otwarcia drzwi oraz 3 przyciski funkcyjne, które umożliwiają np. wywołanie innego unifonu, otwarcie dodatkowej bramy lub zapalenie światła na klatce schodowej.
• Posiada dodatkowy głośnik do sygnału wywołania.
• Prosta instalacja - nie wymaga użycia lutownicy.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1140/41
• Linia stylistyczna unifonu: Signo
• System: 4+N
• Ilość przycisków: 1+3
• Ilość przewodów: 5+3
• Kolor: Czarny
• Wymiary: 225 x 80 x 40 mm

Opis zacisków:

• 1 - głośnik
• CA - wywołanie
• 2 - mikrofon
• 6/10 - masa
• 9 - elektrozaczep

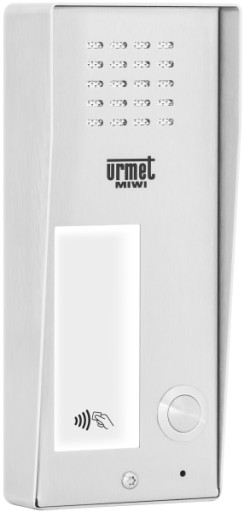

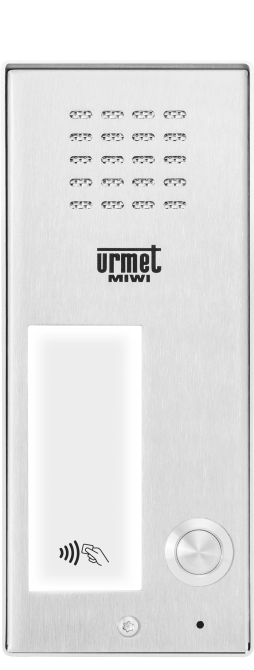

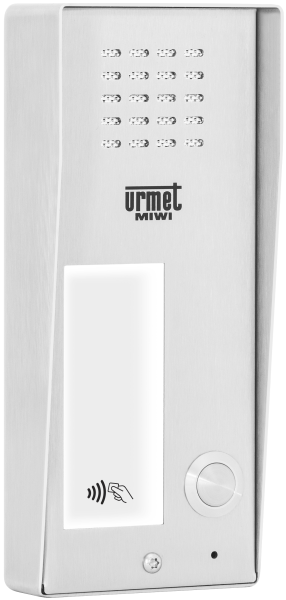

PANEL ELITE 6025/PR1-RF

Właściwości:

• Producent: Urmet
• Nr ref. 6025/PR1-RF
• Seria Panelu: Elite (6025)
• System: 4+n
• Ilość użytkowników: jeden
• Ilość przycisków: 1
• Wbudowany czytnik zbliżeniowy RFID zintegrowany z oknem informacyjnym
• Doskonale nadaje się do montażu na słupkach ogrodzeniowych metalowych jak i murowanych
• Wandaloodporny
• Wymiary bez ramki: 157 x 67 x 20 mm (wys. x szer. x gł.)
• Wymiary z ramką: 157 x 67 x 35mm
• Wymiar etykiety: 30 x 70 mm
• Materiał: Stal nierdzewna
• Napięcie zasilania: 12VAC
• Stopień ochrony: IK 07
• Temp. pracy: -20°C ÷ +45°C

Opis złącz i zacisków pod przewody:

• 441 „plus” wzmacniacza mikrofonu,
• MK „minus” wzmacniacza mikrofonu,
• GL, GL głośnik panelu,
• AC, AC podświetlenie panelu,
• G zacisk wspólny przycisków generatora sygnału wywołania,
• G1 zacisk pierwszego przycisku wywołania unifonu,
• COM Styk przekaźnika wspólny,
• NO Styk przekaźnika normalnie otwarty,
• PH Zacisk przycisku otwarcia (zwierany do MK).

Wbudowany czytnik zbliżeniowy RFID zintegrowany z oknem informacyjnym jest urządzeniem kontroli dostępu przeznaczonym do pracy samodzielnej (autonomicznej). Obsługuje on breloczki oraz karty RFID standardu UNIQUE 125 kHz (np. nr. ref. 1052/KZ lub ISO CARD). Podświetlany jest na kolor biały. W momencie otwarcia drzwi kolor biały gaśnie, a podświetlenie zmienia się na kolor zielony. W module istnieje możliwość regulacji jasności podświetlenia. Moduł posiada konfigurowalną sygnalizację dźwiękową. Sygnalizację można wyłączyć zupełnie, lub ustawić jeden z trzech poziomów głośności. Do modułu można podłączyć zewnętrzny przycisk, który spowoduje zachowanie się modułu w taki sposób, jak podczas przyłożenia zaprogramowanego klucza – tzw. przycisk otwarcia (przycisk listonosza). Istnieje możliwość konfiguracji ustawień modułu, dodawania, usuwania i edytowania kluczy/kart oraz kodów poprzez przycisk programowania PROG, klucz MASTER lub oprogramowanie na PC.

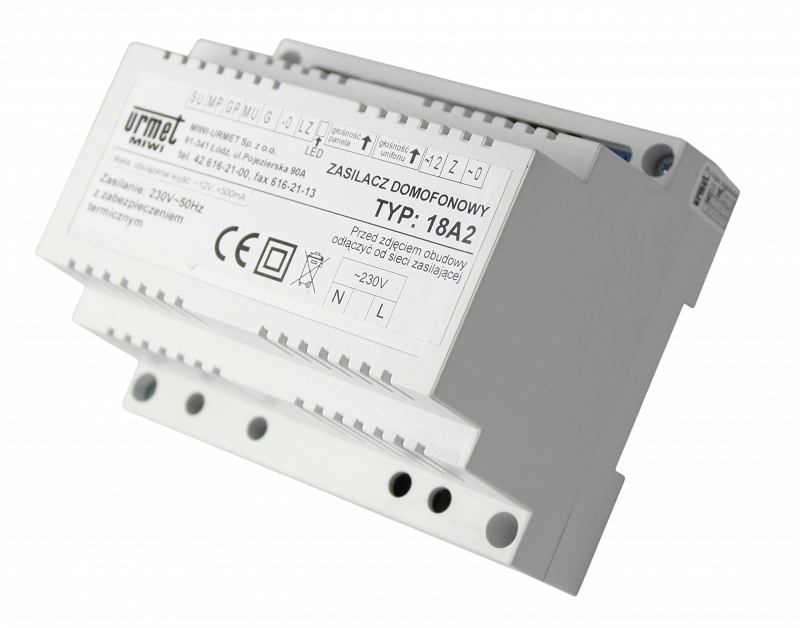

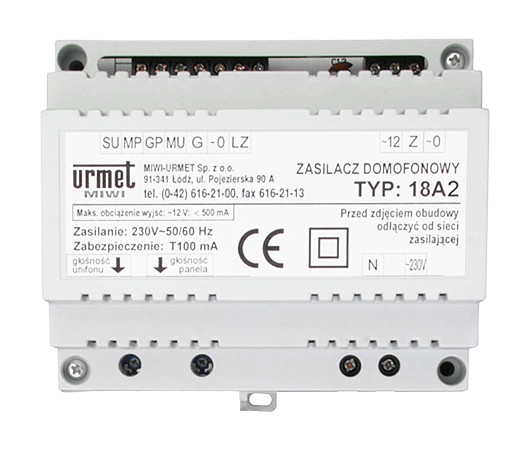

ZASILACZ DOMOFONOWY 18A2

Właściwości:

• Najnowsza generacja zasilaczy produkcji URMET
• Przystosowany do systemu 4+N
• Niezależna regulacja wzmocnienia głośnika i mikrofonu
• Uniwersalny montaż: bezpośrednio na ścianie lub na szynie DIN
• W zestawie dedykowana maskownica na przewody
• Wykonanie z tworzywa ABS
• Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Genya, Smyle, Aura)
• Obwód z triakiem do sterowania elektrozaczepem
• Wbudowany dwutonowy generator pozwalający na jednoczesne wywołanie jednego lub dwóch unifonów
• Wyposażony w osłonkę zakrywającą zaciski przewodów, co pozwala na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie)

Dane techniczne:

• Producent: Urmet
• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

Opis zacisków:

• ~230 V zaciski napięcia zasilania 230 V AC
• ~12 wyjście napięcia zmiennego 12 V AC podświetlenia przycisków panela oraz zasilanie elektrozaczepu;
• ~0 masa dla napięcia 12 V AC;
• -0 masa;
• MU wejście sygnału mikrofonu z unifonów;
• SU wyjście na głośnik unifonu;
• GP zacisk do podłączenia głośnika w module rozmównym panela;
• MP zacisk do podłączenia mikrofonu modułu rozmównego panela;
• G wyjście generatora wywołania do panela z przyciskami;
• LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);
• Z podłączenie elektrozaczepu.

BRELOK ZBLIŻENIOWY 1052/KZ

SCHEMAT BLOKOWY
