КОМПЛЕКТ 3-ХОДОВЫХ КЛАПАНОВ 3-ТОЧЕЧНЫЙ ПРИВОД 1 ДЮЙМ ASTIBI

Przedmiotem aukcji jest:

Zestaw regulacyjny 1" z siłownikiem ASTIBI

• Siłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBI
• 3-drogowy obrotowy zawór mieszający EMIX DN25, Rp1"
• Zestaw montażowy siłownika do zaworu

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Zestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz najpopularniejszego siłownika elektrycznego SWD 543 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).

Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie Click.

Siłownik montujemy poprzez nasunięcie go na zawór z adapterem w dogodnej dla nas pozycji. Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.

Siłownik w zestawie posiada adaptery i śruby mocujące do zaworów takich firm jak: Astibi, ESBE, Afriso, Herz, Womix, Honeywell, Wita.

Dane techniczne siłownika :

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

Dane techniczne zaworu:

• Średnica przyłącza: 1''
• Korpus: mosiądz Cw617N.
• Mieszacz: mosiądz Cw617N.
• Kąt obrotu:  90°C.
• Ciśnienie max pracy: 10 bar.
• Moment obrotowy : 5Nm.
• Medium: woda lub roztwór glikolu do 50%.
• Kvs: 12

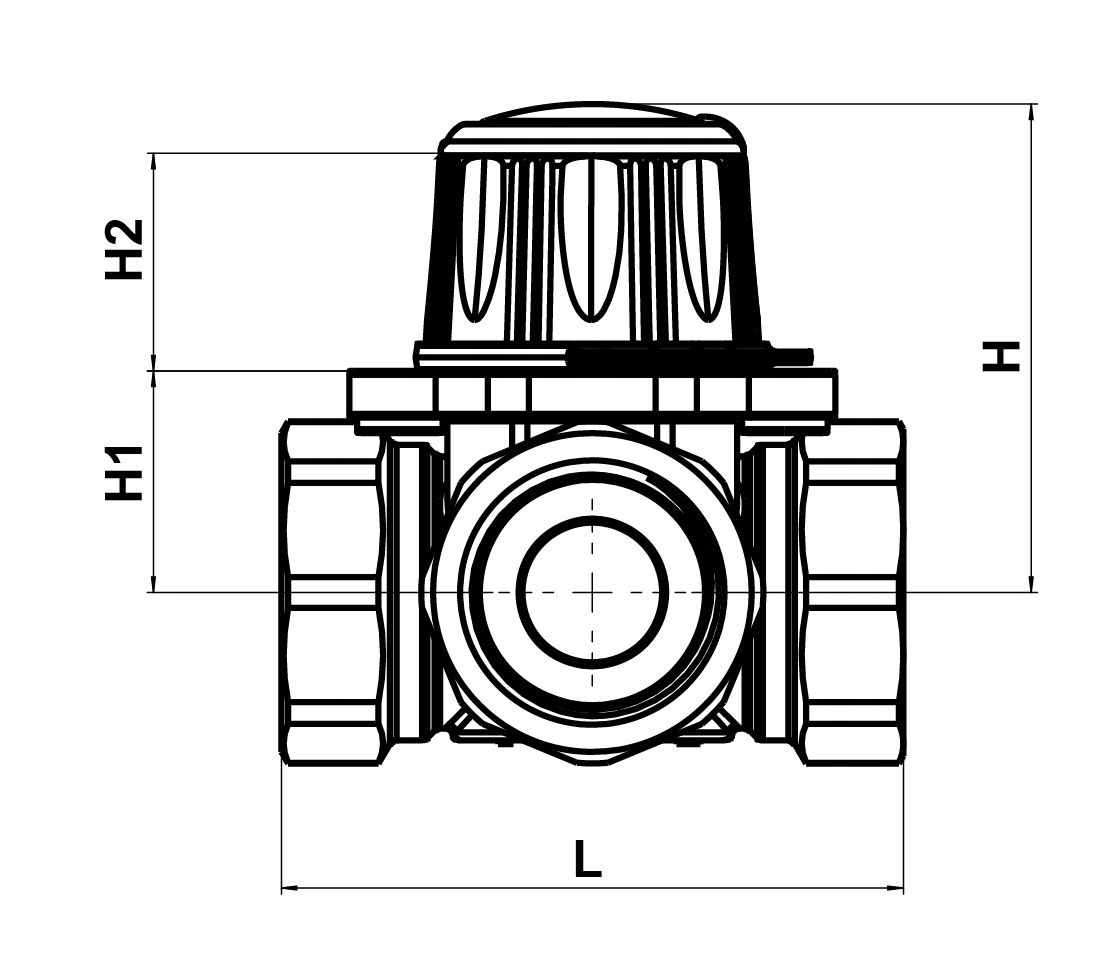

Wymiary zaworu :

• Wymiar H: 71,5 mm
• Wymiar H1: 39 mm
• Wymiar H2: 28 mm
• Wymiar L: 115 mm

Przykładowe schematy montażowe :
