Разъем BNC, компрессионный разъем MASTER для RG 59, 10 шт.

Złącze kompresyjne BNC 59 MASTER na przewód RG-59 (CAMSET)

10 sztuk

Oferujemy darmowe zaciskanie złączy kompresyjnych na zakupionych na naszych aukcjach przewodach.

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 59 MASTER przeznaczone jest na kable:

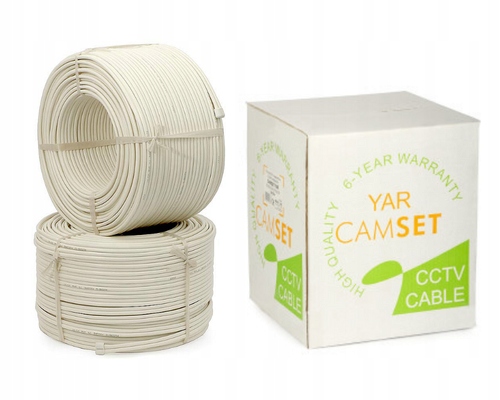

• Przewód CCTV CAMSET/YAR
• Przewód CCTV CAMSET/YAR PE
• Przewód YAP
• Przewód XAP

Cechy wyróżniające

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do rodziny przewodów CAMSET i przewodów RG-59 o rdzeniu od 0.55-0.80 mm,
• konstrukcja tego złącza chroniona jest licznymi patentami.

Profesjonalny wtyk kompresyjny BNC E8275 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Złącze można więc stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm.

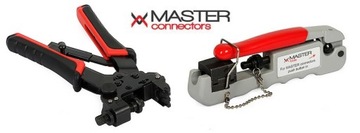

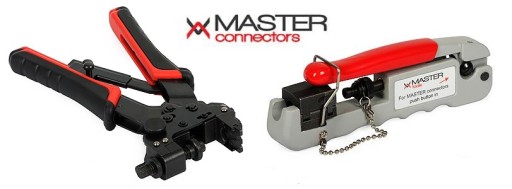

Do zaciśnięcia należy użyć jednej z zaciskarek MASTER dostępnych na naszych aukcjach.

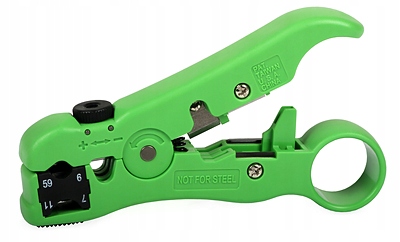

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza izolacji dostępnego na naszych aukcjach.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 6.5 +/-1.4 mm i dielektryk z oplotem na długości 7.5 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką

Dane techniczne:

• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: BNC proste (wtyk)
• Wielkość [mm]: 7.63
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
• Przygotowanie przewodu [mm]: 6.5 - żyła centralna, 7.5 - dielektryk, 7.5 - ekran
