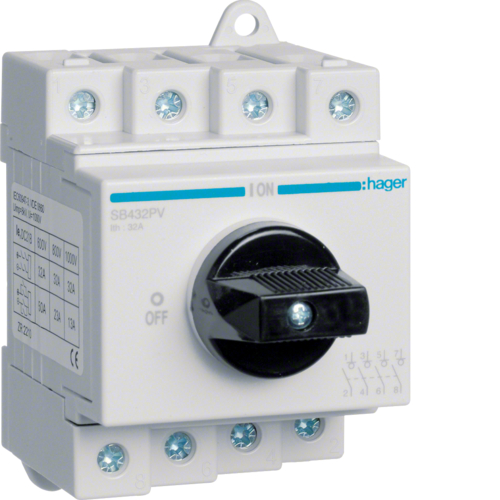

ROZŁĄCZNIK OBROTOWY PV 4P 32A 1000V DC HAGER SB432

Modułowy rozłącznik izolacyjny do systemów fotowoltaicznych, 4P 32 A 1000 V d.c. SB432PV Hager

Konstrukcja

• Liczba biegunów: 4 P
• Układ biegunów: 4 P (1P ... +1P serie)
• Forma: zgodnie z DIN EN 50173-1:2011-09

Funkcje

• Przełącznik kierunku: nie
• Jako przełącznik główny: nie
• Jako instalacja awaryjnego zatrzymania: nie
• Jako wyłącznik bezpieczeństwa: tak
• Jako przełącznik konserwacji / naprawy: tak
• Wersja odłącznika mocy: tak

Elementy sterujące i wskaźniki

• Zintegrowany napęd silnikowy: nie

Charakterystyka elektryczna

• Typ napięcia zasilającego: DC

Napięcie

• Znamionowe napięcie izolacji Ui: 1000 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 8000 V
• Znamionowe napięcie pracy Un (DC): 1000 V

Prąd

• Prąd znamionowy In: 32 A
• Dopuszczalne obciążenie prądem DC21 kategorii A: 32 A

Moc

• Całkowite straty mocy dla prądu znamionowego: 6,9 W
• Straty mocy na biegun dla prądu znamionowego: 1,7 W

Wytrzymałość

• Wytrzymałość mechaniczna (liczba cykli): 10000

Pokrywa / Drzwi / Element wierzchni

• Zamykany: nie

Wymiary

• Głębokość produktu: 72 mm
• Wysokość produktu: 85 mm

Instalacja / Montaż

• Moment dokręcający: 1,8 Nm
• Przystosowany do montażu centralnego od frontu: nie
• Nadaje się do montażu rozdzielacza: tak
• Przystosowany do montażu od frontu: nie
• Przystosowany do montażu na podłodze: nie
• Nadaje się do montażu pośredniego: tak

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 4 / 10mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 4 / 16mm²
• Rodzaj przyłącza: ze śrubą

Wyposażenie

• Liczba styków NO: 4
• Opcjonalny napęd silnikowy: nie
• Akcesoria dodatkowe: nie
• Z wyzwalaczem napięcia opcjonalnie: nie

Norma

• Norma: IEC 60947-3, VDE 0660
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura robocza: -40…65 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3
• Temperatura przechowywania/transportu: -50…90 °C
