Konwerter USB-RS232 TTL FT232R Z IZOLACJĄ ADUM1201

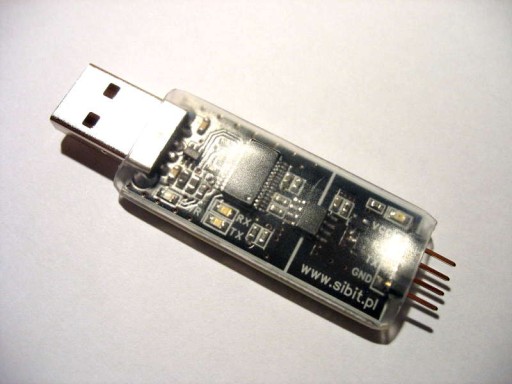

Przedmiotem aukcji jest izolowany konwerter USB-RS232TTL.

Ze względu na zabezpieczenia i separację, konwerter może znaleźć zastosowanie wszędzie tam gdzie istnieje potrzeba odseparowania komputera od reszty układu. Konwerter świetnie się sprawdzi w diagnostyce samochodowych sterowników gazowych LPG czy podczas budowania i eksperymentów z ARDUINO. Izolacja galwaniczna zrealizowana jest na układzie ADUM1201. Obsługę USB realizuje FT232RL. Poziomy logiczne sygnałów RX i TX uzależnione są od doprowadzonego napięcia zasilania do strony izolowanej i mogą się zawierać w przedziale od 3V do 5,5V. W interfejsie zastosowano kilka zabezpieczeń wyszczególnionych poniżej.

Właściwości:

• Obsługa USB - FT232RL
• Izolacja galwaniczna - ADUM1201
• Zabezpieczenie USB - matryca TRANSIL
• Zabezpieczenie przeciążeniowe - bezpiecznik polimerowy
• Zabezpieczenie linii wyjściowych - diody TRANSIL

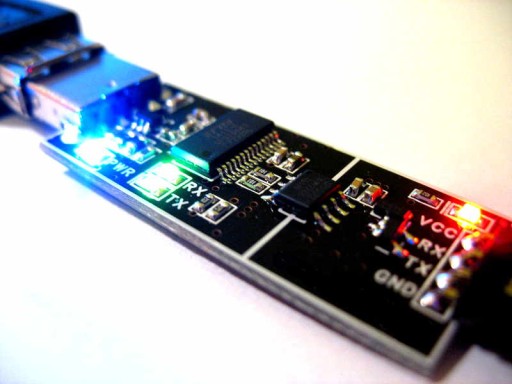

• Cztery diody LED - PWR USB, VCC ISO, RX, TX
• Przezroczysta rurka termokurczliwa zabezpieczająca przed przypadkowym zwarciem

URZĄDZENIE ZOSTAŁO WYPRODUKOWANE W POLSCE

Interfejs ma oryginalny, nie zmieniany VID i PID więc pasują sterowniki pobrane bezpośrednio ze strony FTDI.

* Sterowniki dla większości systemów operacyjnych:

Windows 10, Windows 8.1,Windows 8, Windows 7, Windows XP, Windows Server 2008 R2, Windows Server 2008, Windows Server 2003, Windows 2000, Windows ME, Windows 98, Windows CE.NET, Windows Vista, Linux.
