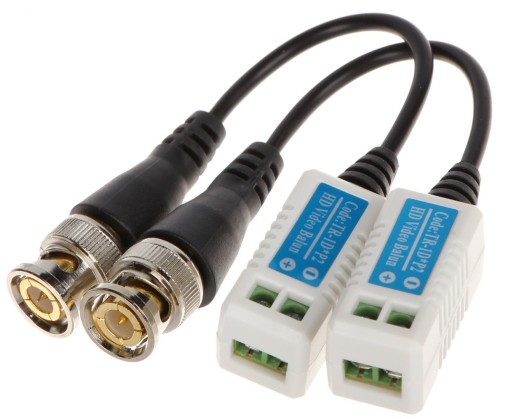

ВИДЕОТРАНСФОРМАТОР ТР-1Д*П2

TRANSFORMATOR WIDEO TR-1D*P2

TR-1D*P2 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

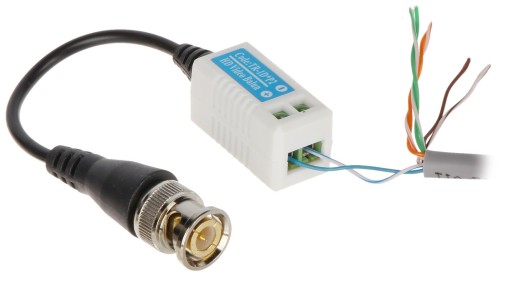

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

SPECYFIKACJA

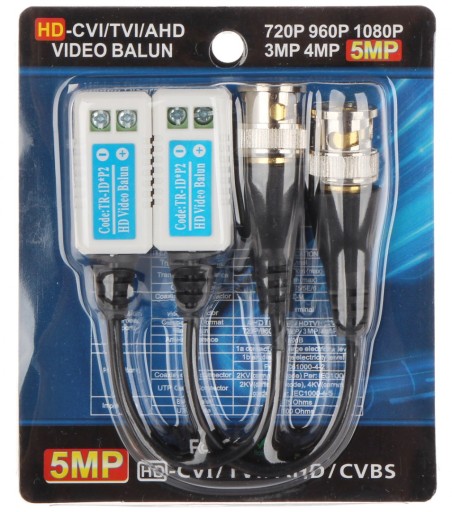

W opakowaniu: 2 szt. Podana cena za opakowanie

Standard:

• AHD - 8 Mpx 4K UHD,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp

Tłumienie:

• 4.43 MHz @ 0.43 dB
• 11 MHz @ 0.65 dB
• 21 MHz @ 0.93 dB
• 38 MHz @ 1.54 dB
• 42 MHz @ 1.90 dB
• 67.5 MHz @ 2.10 dB

Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

• CMRR (dB @ 5MHz): 60 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: BNC Wtyk na przewodzie 0.09 m
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.018 kg
• Wymiary: 16  x 15  x 43 mm
