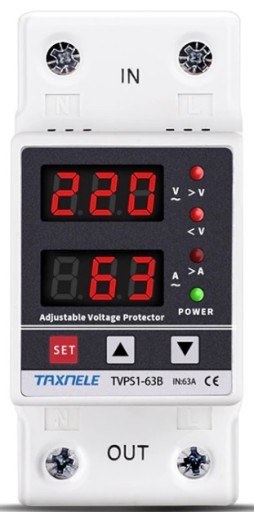

Moduł miernika AC 230VAC z zabezpieczeniem nad prądowym i nad/pod napięciowym

Moduł miernika na szynę DIN jest elastycznym, wielofunkcyjnym urządzeniem posiadającym następujące funkcje :

• Pomiar prądu w zakresie 0-63A
• Pomiar napięcia w zakresie 140V-300VAC

Dodatkowo moduł może służyć jako zabezpieczenie przed  :

• Nadmiernym napięciem (225V--295V(domyślnie 250V)
• Zbyt niskim napięciem (140V--210V (domyślnie 170V)
• Zbyt wysokim prądem (1-63A (domyślnie 40A)

Wszystkie parametry są konfigurowalne w menu, do którego wchodzimy za pomocą przycisku SET.

Podczas pierwszego włączenia urządzenie włączy się po czasie 10s ! (zabezpieczenie ponownego startu) domyślna wartość wynosi 10s. (możemy  ją edytować).

Przykładowy schemat podłączenia urządzenia

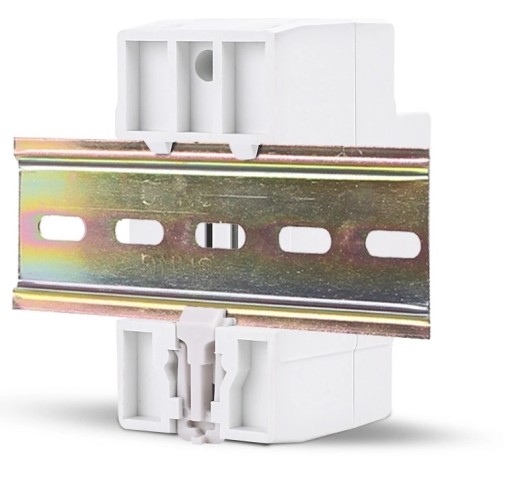

Bardzo prosty montaż

Urządzenie montowane na szynie szybkiego montażu TH35 dzięki czemu w mgnieniu oka jest ono zamontowane i gotowe do użycia. !

Parametry techniczne:

• Napięcie zasilania 130-300 VAC
• Maksymalny prąd odbiorników 63A
• Pomiar napięcia 130-300VAC
• Rozdzielczość 1V
• Pomiar prądu 0-63A
• Rozdzielczość 0,1A
• Dokładność pomiaru 3%

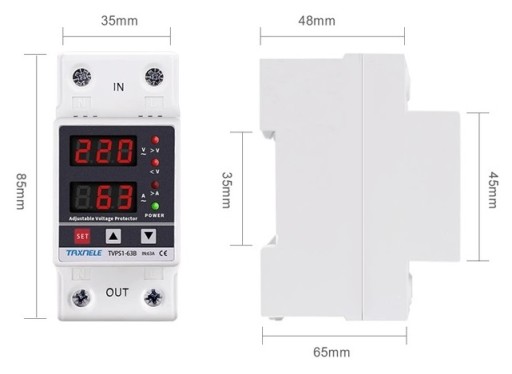

Wymiary:

• Szerokość 35 mm
• Wysokość 85 mm
• Długość 48 mm
• Rozmiar 2 moduły na szynę DIN
• Waga ok 250 g
