Канальный вентилятор ML 125/300 290 м3/ч тихий 25дБ

Wentylator kanałowy ML 125/300

Dane techniczne:

Pobór mocy max: 32 W

Przepływ powietrza max: 290 m3/h

Spręż max: 160 Pa

Poziom hałasu w odległości 3m: 20 - 24 dB(A)

Silnik: 3 biegowy

Waga: 1,4 kg

Średnica króćców: 125 mm

Zasilanie: 230 V/50 Hz

Stopień ochrony: IP 45

Temperatura pracy max: 50°C

Producent: HARMANN

Seria wentylatorów kanałowych ML:

• Diagonalna konstrukcja wirnika;
• Silniki trzybiegowe;
• Modele 100, 150 i 160 dostępne z opóźnieniem czasowym;
• Możliwość regulacji napięciowej;
• Łatwa instalacja oraz konserwacja;
• Stopień ochrony IP44;
• Prosty i uniwersalny design.

Konstrukcja

Diagonalny konstrukcja wirnika  wraz ze specjalnie profilowanymi kierownicami za wirnikiem wyrównują prędkości przepływu w całym przekroju za wentylatorem minimalizując tym samym burzliwość strumienia powietrza. Zastosowanie takich rozwiązań wpływa na kulturę pracy, wzrost efektywności pracy jak również energooszczędności. Wentylatory ML są przy tym jednymi z najcichszych dostępnych na rynku. Obudowa wykonana jest z wysokiej klasy tworzywa na bazie polimeru odpornego na uderzenia oraz promieniowanie UV. Urządzenie składa się z trzech zasadniczych elementów: płyty podstawy, zespołu silnikowirnika ze zintegrowaną puszką podłączeniową oraz króćców przyłączeniowych.

Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych. Dzięki takiej konstrukcji montaż wentylatorów można wykonać w dowolnej pozycji pod dowolnym kątem. Ułatwia to znacznie instalację w miejscach, gdzie brak jest wystarczającej przestrzeni np. pod sufitem podwieszanym. Takie rozwiązanie konstrukcyjne ułatwia również czyszczenie oraz konserwację urządzeń, gdyż dostęp do wszystkich elementów nie wymaga demontażu kanałów wentylacyjnych.

Wirnik

Wyważany dynamicznie wirnik diagonalny z wytrzymałego tworzywa z łopatkami profilowanymi w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście, dzięki czemu powietrze kierowane jest na najbardziej efektywną część łopatki.

Przepływ

Osiowy przepływ powietrza w początkowej fazie jest odginany o 45° stymulując promieniowy przepływ strugi powietrza. Umożliwia to osiągnięcie jednakowej prędkości strugi na całym przekroju.

Napęd i sterowanie

Trzybiegowy asynchroniczny silnik elektryczny 1~230V, 50Hz. Silniki zostały wyposażone w łożyska kulkowe oraz zintegrowane zabezpieczenie termiczne. Podczas montażu i podłączenia należy za pomocą zworki zdefiniować na stałe jedną z trzech prędkości obrotowych wentylatora. Silniki można regulować przez obniżenie napięcia zasilającego w zakresie od 120-230V. Uwaga! W tym celu należy skonfigurować wentylator do pracy na najwyższym biegu. Modele 100, 150 i 160 są dostępne również w wersji z regulowa­nym opóźnieniem czasowym wyłączenia w zakresie 3-25 minut. Stopień ochrony IP44, klasa izolacji B.

Zastosowanie

Dzięki unikalnej konstrukcji oraz osiąganym wysokim parametrom pracy nadają się idealnie do zastosowań we wszelkich instalacjach wentylacji ogólnej zarówno jako nawiew oraz wywiew powietrza. Wirnik diagonalny zapewnia odpowiednie wartości sprężu, dzięki czemu można je stosować w instalacjach o wąskich przekrojach przewodów składających się z wielu elementów jak np. filtry, tłumiki, nagrzewnice itp. w wentylacji ogólnej budynków mieszkalnych, domów jednorodzinnych, budynków użyteczności publicznej, biur, sklepów itp.

Dane techniczne ML 125/300

Wydajność: 290/250/220 m3/h

Spręż: 145/125/110 Pa

Moc: 32/28/25 W

Zasilanie: 230 V

Poziom hałasu w odległości 3m: 25 dB(A)

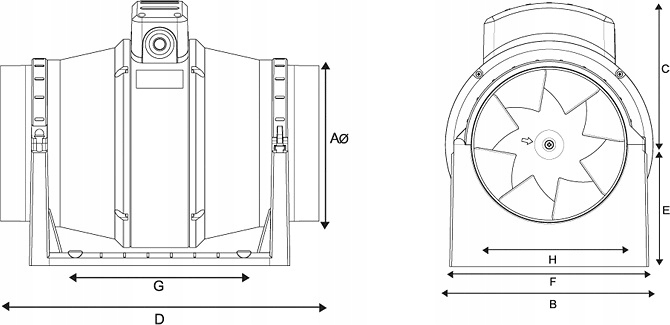

Wymiary

A - 123 mm

B - 192 mm

C - 112 mm

D - 256 mm

E - 99 mm

G- 60 mm

H- 59 mm
