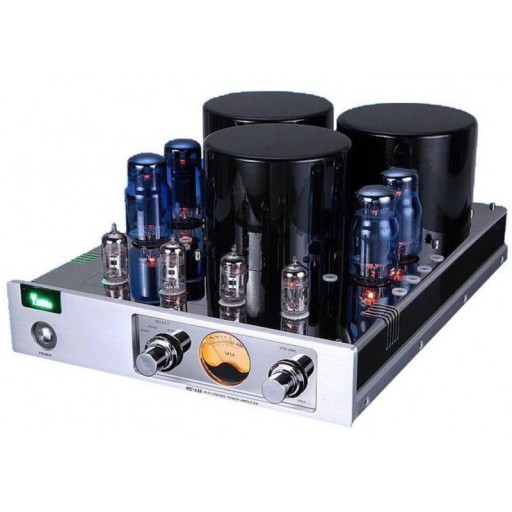

Ламповый усилитель Yaqin MC-13S

Wzmacniacz stereofoniczny Yaqin MC-13S

Wzmacniacz lampowy HiFi pracujący w układzie push-pull o mocy 2x40 w klasie AB, pracujący w trybie triodowym. Jest rozszerzoną wersją wzmacniacza Yaqin MC-10L w którym umieszczono na panelu przednim wskaźnik wysterowania.

Wzmacniacz Yaqin MC-13L jest oparty na 4 lampach mocy EL34 oraz 2 lampach sterujących 12AX7 (ECC83) i 2 lampach sterujących 12AU7 (ECC82). Wzmacniacz reprodukuje bardzo wyrównany dźwięk, bez żadnych podbarwień. Zastosowano wysokiej jakości transformatory STALLOY.

Tryb triodowy - lampy pracują jako triody zachowując bardzo dobrą liniowość co jest charakterystyczne dla konstrukcji triodowych. Wadą takiej konstrukcji jest mniejsza moc wyjściowa. Sprawność układu jest na poziomie 20%.

W konstrukcji wzmacniacza zastosowano ręczną regulację Biasu w stopniu końcowym umożliwiającą ustawienie jednakowego prądu anodowego dla każdej z 4 lamp mocy. W konstrukcji zastosowano transformatory firmy STALLOY , wysokiej jakości rezystory metalizowane, selekcjonowane kondesatory elektrolityczne. Wszystko umieszczono w solidnej obudowie. Góna pokrywa jest ze stali chromowanej, z przodu wstawka z aluminium w kolorze srebrnym.

Na przednim panelu umiejscowione są przełącznik selektora wejść, pokretło potencjometru regulacji wzmocnienia, oraz wskaźnik wysterowania. Z tyłu wzmacniacza mamy 4 wejścia RCA oraz wyjścia głośnikowe ba 4 i 8 Ohm.

Do wzmacniacza dodawany kabel zasilający klucz imbus oraz śrubokręt do regulacji biasu.

Specyfikacja techniczna:

- Moc wyjściowa: 2x 40W (8Ω)

- Pasmo przenoszenia 5Hz - 75KHz ±2 dB

- THD 0.9% przy 28W

- S/N >85 dB, Class A

- czułość wejścia < 0.26 V, 1 kHz

- dopuszczalna impedancja głośników 4Ω, 8Ω

- zastosowane typy lamp 4x EL34-B lub 4x 6CA7T, 4x 12AT7

- zasilanie AC 110 V / 60 Hz, 220-240 V / 50Hz

- wymiary 470×315×117 mm, W x D x H

- Waga 19 kg
