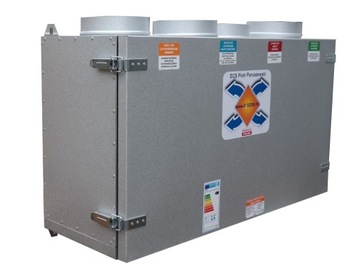

Рекуператорная приточно-вытяжная установка 420м3/ч UpperECO

PRODUCENT  ECS  Piotr Paruszewski o3ozon

15 lat doświadczenia

Centrala spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

Zanim kupisz zobacz film   https://www.youtube.com/watch?v=m8BvSsrRX5w

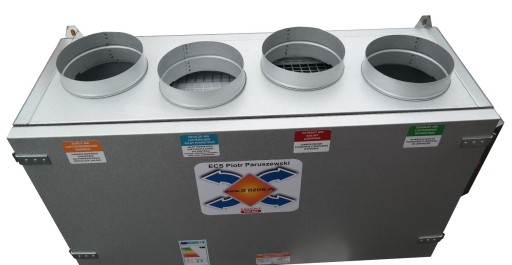

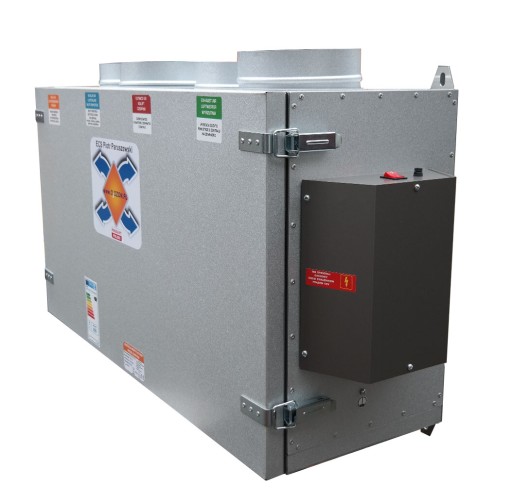

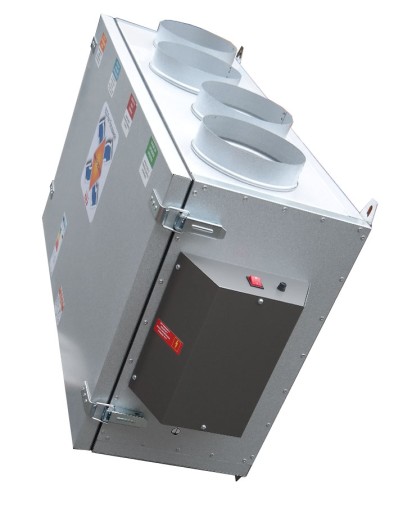

Centrala wentylacyjna rekuperator

CW 420/200 ECO górna jon16

MOŻLIWOŚĆ PODŁĄCZENIA KLIMATYZACJI (bardzo skuteczna jeżeli wykona się system  recyrkulacji  "w domu działa jako klimatyzator latem natomiast zimą jako ogrzewanie -jest skuteczne do -2c na dworze" )

WYKONANIE PROFESJONALNE

PRODUCENT ECS PIOTR PARUSZEWSKI

Wbudowany jonizator jonów ujemnych

Jon ujemny pomaga:

• Zabijajać bakterie, wirusy i grzyby
• Ułatwia oddychanie
• Oczyszczać i odświeżać powietrze
• Przyśpieszać odpoczynek
• Wzmaga koncentrację
• Pomaga w nauce
• Polepsza kondycję

Zawiera:

• WENTYLATOR "EC" O WYDAJNOŚCI MAX  DO 800m3/h   Tajwańskiej firmy sprawdzone  wentylatory (tego producenta wentylatorów  znajdują się w prawie każdej klimie w Europie)
• WBUDOWANY JONIZATOR
• ŚREDNICA KRÓĆCA 200 mm
• OBROTY MAX 2400 obr/min
• FILTRY KLASY G4
• REKUPERATOR PRZECIWPRĄDOWY   WYCIĄGANY ŁATWY DO UMYCIA
• SPRAWNOŚĆ REKUPERATORA  OD 65% do 92% (parametr zależy od różnicy temp.przepływu )
• MOC URZĄDZENIA OD 30 DO 200W
• WBUDOWANY SYSTEM OCZYSZCZACZ POWIETRZA (MIKRO CZĄSTEK)
• SYSTEM ANTYELEKTROSTATYCZNY
• SYSTEM INFORMACJI O ZABRUDZONYM FILTRZE
• BY-PASS ELEKTRONICZNY
• OBUDOWĘ WYKONANĄ Z BLACHY 0,7 mm ALUM-CYNK
• GRUBOŚĆ IZOLACJI 30 mm=3cm
• IZOLACJA AKUSTYCZNA
• IZOLACJA CIEPLNA  KOMINKOWA ODPORNA NA WYSOKIE TEMP. Z PŁASZCZEM ALUMINIOWYM
• ODPŁYW SKROPLONEJ WODY !!!
• BARDZO DOBRY STOSUNEK CENY DO JAKOŚCI
• PANEL DOTYKOWY
• sterowanie nagrzewnicą, chłodnicą freonową- możliwość podłączenia klimatyzacji
• możliwość podłączenia czujnika wilgotności

PRODUKT POLSKI

Firma ECS  posiada ponad 14 letnie doświadczenie w produkcji urządzeń dla przemysłu, produkuje dla największych firm renomowanych , międzynarodowych.

Każdy  model centrali wentylacyjnej  powstaje w oparciu o przemyślane rozwiązania i sprawdzoną  technologię.

Filtr- wkład wykonany jako  włóknina klasy G4 Nie musisz kupować drogich filtrów !!!.  Można łączyć kilka filtrów np  G4+F9+H14 ps smog zostanie zniwelowany w 80-90%

Zastosowano wentylatory  "EC" PRODUKCJI MADE IN GERMANY

O WYDAJNOŚCI 680M3

Zastosowanie większych wentylatorów zwiększa ich żywotność, oraz wygłusza system wentylacji

Obudowa

Obudowa wykonana jest z cienkich blach alum cynk  obustronnie ocynkowanych, które są specjalnie kształtowane na obrabiarkach numerycznych i  montowane na stałe  przy pomocy  nitów  ocynkowanych  tworząc sztywną  samonośną konstrukcję. Materiał alum cynk zapewnia to doskonałą ochronę powierzchni  które mają kontakt z powietrzem wentylacyjnym oraz uszczelnia wszystkie elementy obudowy.  Pod względem akustycznym i termicznym, obudowa zabezpieczona jest 30 milimetrową warstwą wełny

Zadaniem jonizatora jest naturalne oczyszczenie powietrza z nieczystości, takich jak: , roztocza, bakterie beztlenowe, kurz dym papierosowy, pyłek kwiatowy itp.

System wentylacji z rekuperacją umożliwia nawet 8-krotne obniżenie strat ciepła wentylacyjnego.

Filtr:

Włóknina G4 (wywiew i nawiew)

• Bardzo tanin filtr możliwość wymiany samej włókniny koszt 2-4 zł
• Możliwość konfiguracji dowolnej filtra od G1 do U15 (filtry stosowane na sali operacyjnej)
• Możliwość łączenia kilku filtrów jednocześnie
• Praca przemysłowa

Sterowanie:

• Możliwość sterowania w obiektach o Inteligentnych instalacjach
• Możliwość dopasowania optymalnych parametrów pracy wentylatora

W zestawie jest wyświetlacz czarno-biały--------  ale można dokupić kolorowy wtedy centrala ma dużo  więcej możliwości

W zestawie jest wyświetlacz czarno-biały--------  ale można dokupić kolorowy wtedy centrala ma dużo  więcej możliwości

Specyfikacja:

• WYDAJNOŚĆ MAX 380m3/h ZOBACZ CHARAKTERYSTYKĘ NA PODSTAWIE TEGO DOBIERA SIĘ CENTRALE
• MOC min 30W  max 200W
• WYDAJNOŚĆ WENTYLATORÓW "EC" 2x800m3/h
• NAPIĘCIE 230 V 50 Hz
• Sprawność odzysku ciepła od 65% do 92%
• Obroty silnika 2400 obr/min
• Poziom hałasu db/(A)3m 24-40
• Maksymalna temp pracy  do 45C
• Materiał obudowy  blacha alumcynk 0,7mm
• Wełna 30mm
• Filtr  nawiew G4
• Filtr wyciąg G4
• Średnica króćców 200 mm
• Sprawność rekuperatora do max 92%
• Rekuperator PRZECIWPRĄDOWY
• Rekuperator TWORZYWO
• System sygnalizacja zabrudzonego filtra
• Bapass elektroniczny
• System antyzamrożeniowy
• Waga około 50 kg JAKOŚĆ MUSI WAŻYĆ PORÓWNAJ Z INNYMI PRODUKTAMI TEJ KLASY

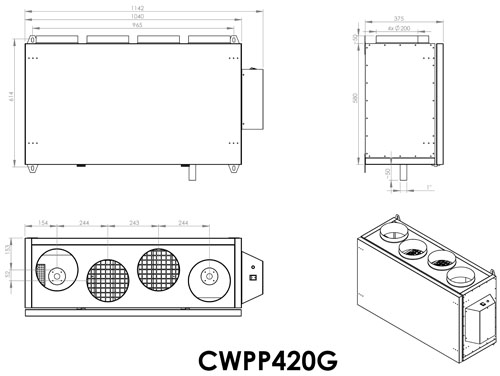

• Wymiary  375x1120x600 mm

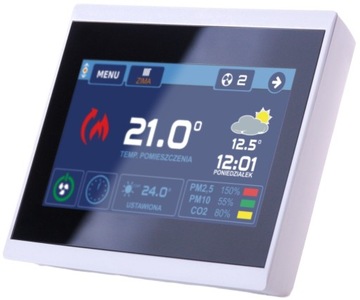

• PANEL DOTYKOWY

Sterownik umożliwia:

• pomiar temperatur
• regulacje siły nawiewu
• sterowanie by-pass
• ustawianie harmonogramu
• sterowanie nagrzewnicą
• załączanie sterowania GWC
• konfiguracja sterowania chłodnicą wtórną
• załączenie nagrzewnicy wstępnej
• wybór koloru tła
• sygnalizacja zabrudzonego filtra
• TRYB PRACY PRACY KOMINKOWEJ
• AUTOMATYCZNE CZASOWE OSUSZANIE WYMIENNIKA
• INTEGRACJA Z CENTRALĄ ALARMOWĄ I SYSTEMAMI AUTOMATYKI
• PROGRAMOWANE STREFY ZEGAROWE
• STEROWANIE KLIMATYZACJĄ KANAŁOWĄ-sterowanie nagrzewnicą, chłodnicą freonową- możliwość podłączenia klimatyzacji
• itd......

• 1: Przejście do nastaw termostatu i wentylacji. Szczegółowy opis znajduje się w rozdziale 6.1
• 2: Powrót do ekranu głównego
• TERMOSTAT: Obsługa termostatu jest możliwa po wcześniejszym włączeniu opcji
• 3: Przejście do ekranu informacyjnego termostatu
• 4: Praca z harmonogramem
• 5: Praca świąteczna
• 6: Praca ręczna
• 7: Załączenie GWC w trybie pracy automatycznej lub wyłączenie. Obsługa GWC jest możliwa po wcześniejszym włączeniu opcji
• 8: Kliknięcie powoduje ustawienie jednoczesnej pracy z harmonogramem dla termostatu i wentylacji
• 9: Kliknięcie powoduje ustawienie jednoczesnej pracy świątecznej dla termostatu i wentylacji
• WENTYLACJA: Obsługa wentylacji jest możliwa po wcześniejszym podłączeniu modułu AERO
• 10: Przejście do ekranu informacyjnego wentylacji
• 11: Praca z harmonogramem
• 12: Praca świąteczna
• 13: Ręczny wybór biegu pracy wentylacji, gdzie 3 oznacza największą prędkość, STOP oznacza wyłączenie wentylatorów
• 14: Załącza program POZA DOMEM (NANO1)
• 15: Załącza program URLOPOWY
• 16: Przełącza BY-PASS w tryb pracy automatycznej, stale go zamyka lub otwiera
• 17: Przełącza wentylację w tryb wietrzenia. Opcja jest niewidoczna przy załączonym trybie POZA DOMEM (NANO1) lub URLOPOWY.
