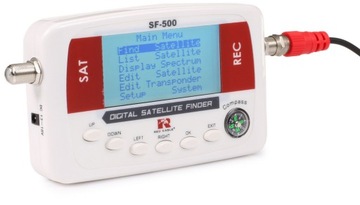

ЖК-измеритель спутникового сигнала RED EAGLE SF-500

MIERNIK SYGNAŁU SAT RED EAGLE SF-500 + akcesoria

Miernik SF-500 jest przeznaczony do pomiaru siły i jakości sygnału satelitarnego dla dowolnej satelity.

GŁÓWNE FUNKCJE

• Dokładne i wygodne urządzenie do instalacji anteny
• Wyświetlanie jakości i siły sygnału
• Wiele zapisanych satelit
• Obsługa DVB-S/S2
• Obsługa Ku band i C band LNB
• Obsługa 0/22 kHz, DiSEqC 1.0
• Wbudowany alarm dźwiękowy
• Wbudowany kompas

NOWY MODEL 2020 w zestawie z:

• Zasilacz z kablem i wtykiem F
• Kabel połączeniowy FF
• Łącznik wtyków F

USTAWIENIA

Miernik posiada zapisaną listę satelit, którą użytkownik może edytować lub dodać inne. Następnie wybierając właściwego satelitę  np. HotBird 13.0E można ustawiać pod wybraną konfigurację.

Użytkownik może również edytować ustawienia transpondera lub dodać nowy oraz

Edytowalne parametry dla:

• LO Freq: Uniwersalna/Dowolna
• Polaryzacja: V/H
• 22K: ON/OFF
• DiSEqCq.0: ON/OFF

PROSTA OBSŁUGA

1. Podłączamy zasilanie do miernika przy użyciu zasilacza w zestawie lub innego źródła jeżeli jest przez Wtyk F.
2. Wybieramy satelitę którego chcemy ustawić z listy zapisanych np. HotBird 13.E
3. Następnie miernik po wykryciu sygnału z tej satelity pokazuje siłę i moc sygnału HotBird 13.E
4. Dostrajamy czaszę tak aby uzyskać maksymalne pomiary
5. GOTOWE !
6. W celu konfiguracji bardziej zaawansowanych możemy edytować standardowe ustawienia pod własne wymogi. Zawsze możemy przywrócić ustawienia fabryczne.

SPECYFIKACJA

• Zakres częstotliwości: 950 MHz ~ 2150 MHz
• Poziom wejściowy minimalnego: -65 dBm
• Poziom wejściowy maksymalny: - 25 dBm
• Impedancja wejściowa: 75Ω
• Symbol Rate: 2 Msps - 45 Msps
• Temperatura pracy: -10°C ~ +50°C
• Wspiera demodulacje QPSK, 8PSK, 16APSK, 32APSK
• Sterowanie: 22 KHz
• DiSEqC 1.0
• Do LNB: 13 V, 18 V >500 mA
• Złącza: F typ żeński
• Wejście zasilania: AC 110 - 220 V, 50 Hz/60 Hz
• Zasilanie: 13 V DC 1000 mA
• Znak zgodności: CE
• Marka: Red Eagle

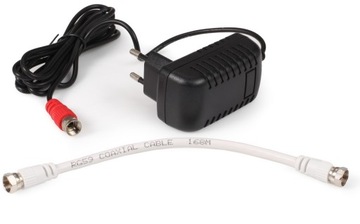

SKŁAD ZESTAWU

• Miernik marki Red Eagle
• Zasilacz DC +13 V
• Kabel połączeniowy 210 mm
• Łącznik wtyków
• Instrukcja
• Pudełko detaliczne
